내열 벨트가 고장 나는 이유는 누군가가 잘못된 데이터시트를 선택해서가 아닙니다. 실제로 벨트에 도달하는 열이 예상과 다르기 때문입니다. 우리는 공기 온도가 52°C인데 벨트 덮개 온도가 121°C에 달하는 클링커 갱도에 서 본 적도 있고, 월평균 온도는 무해한데 이송 지점에서 단 한 번의 과열로 8mm 두께의 덮개가 한 교대 근무 시간 안에 뚫리는 것을 목격한 적도 있습니다. 이 두 상황에는 정반대의 대응책이 필요하며, 벨트 자체는 일반적으로 카탈로그를 열어보기 전에 어떤 상황인지 알려줍니다.
다음은 현장 매뉴얼이지 선택 가이드가 아닙니다. 눈으로 확인할 수 있는 손상 패턴을 살펴보고, 이를 확인하는 측정값을 확인하고, 근본 원인을 파악한 다음, 출혈을 가장 먼저 멈추는 순서대로 수리하십시오. 벨트가 아직 양호한 상태이고 단순히 등급을 선택하는 경우라면, 선택 논리는 저희 매뉴얼에 나와 있습니다. 내열 컨베이어 벨트 최종 가이드 2026이 글은 이미 문제가 발생한 벨트에 대한 내용입니다.
01제품 사양서를 읽기 전에 증상을 먼저 확인하세요.
벨트가 고장 나면 흔적이 남는데, 그 흔적은 세 군데에 나타납니다. 먼저, 가장자리가 윤이 나고 딱딱해지며 갈라진 운반면을 보세요. 이는 수천 시간 동안 아무도 예상하지 못한 고온에서 서서히 가열된 결과입니다. 다음으로, 배출구 가장자리 아래에 있는 검은색 움푹 패인 자국을 살펴보세요. 가장자리만 새까맣게 그을렸고 다른 곳에는 아무런 흔적도 없습니다. 800°C의 고온이 멈춰선 벨트에 떨어진 것입니다. 가장자리가 닳아 해진 밧줄처럼 벌어진 덮개는 세 번째 원인입니다. 열보다는 흔적을 남기는 것이죠. 물론 두 가지 모두 같은 라인에서 나타나는 경우가 많습니다. 이 세 가지 흔적을 구분하려면 손전등, 쇼어 A 경도계, 줄자를 사용하면 10분 정도면 충분합니다. 이 과정을 건너뛰면 공장에서 같은 벨트를 두 번 구매해서 두 번이나 잃어버리는 결과를 초래합니다.
실패 사례부터 시작하세요, 화합물부터 시작하지 마세요.
벨트를 만지기 전에 먼저 질문을 던집니다. 실험실 테스트보다 훨씬 빠르게 문제의 원인을 좁힐 수 있기 때문입니다. 벨트는 얼마나 오랫동안 가동되었고, 그 기간 동안 얼마나 많은 톤의 자재가 운반되었을까요? 덮개는 몇 주에 걸쳐 마모되었을까요, 아니면 라인에 변화가 생긴 후 며칠 만에 마모되었을까요? 공장에서는 설비를 끊임없이 변경하지만, 그 변화가 벨트에 미치는 영향을 고려하는 경우는 드뭅니다. 새로운 슈트 라이너, 표면에 더 가깝게 설치된 스커트, 소성로 투입량을 8% 늘린 경우 등 다양한 변화가 있을 수 있습니다. 우리가 방문한 한 채석장에서는 마모된 이송 슈트를 교체하고 충격 지점을 400mm 상류로 옮겼습니다. 그 결과, 벨트 수명은 보통 9개월에서 11주로 단축되었습니다. 벨트 자체에는 아무런 변화가 없었던 것입니다.
우리가 먼저 측정하는 네 가지 사항
네 가지 수치를 항상 같은 순서로 측정합니다. 첫째, 쇼어 A 경도계를 사용하여 벨트 하중면의 커버 경도를 측정합니다. 폭 방향으로 세 지점, 길이 방향으로 세 지점을 측정하며, 접합부에서 50mm 이내에는 절대 측정하지 않습니다. 둘째, 남은 커버 두께를 측정합니다. 매끄러운 고무에는 두께 측정기를 사용해도 되지만, 표면이 거칠면 초음파 측정기를 사용합니다. 기계식 프로브는 표면의 요철을 따라가면서 실제 두께보다 최대 2mm까지 오차가 발생할 수 있기 때문입니다. 셋째, 하중 지점 바로 하류의 벨트 표면 온도를 측정합니다. 넷째, 접합부에 단차, 융기, 연약한 부분이 있는지 확인합니다. 이 네 가지 수치를 종합하면 벨트가 서서히 열 노화로 인해 손상되었는지, 국부적인 열 발생으로 인해 손상되었는지, 아니면 열과는 전혀 무관한 다른 원인으로 손상되었는지 알 수 있습니다.
~로서 컨베이어 벨트 제조업체 우리는 광산, 채석장, 시멘트 공장에서 들어오는 동일한 서비스 보고서를 읽는데, 그 보고서는 일정한 패턴을 보입니다. 조기 열 손상의 약 3분의 2는 공장에서 300달러짜리 경도계와 괜찮은 적외선 온도계를 사용하여 현장에서 측정할 수 있었던 조건과 관련이 있습니다.
관료적인 질문처럼 들리지만 그렇지 않은 질문 하나: 벨트를 공급한 회사는 어디이며, 관련 서류에 해당 화합물의 온도 데이터가 포함되어 있었습니까? 구매하는 공장 도매 컨베이어 벨트 등급명만으로는 답을 찾기 어려운 경우가 많습니다. "내열성, 고급"이라는 문구만 적혀 있고 측정 가능한 기준이 없는 견적서를 받은 적도 있습니다. 컨베이어 벨트 유통업체 연속 사용 온도 및 해당 온도에 대한 시험 표준을 명시한 데이터 시트를 제공할 수 없는 경우, 해당 수치는 존재하지 않는 것으로 간주합니다.
| 손상 흔적을 확인할 수 있습니다. | 가장 유력한 근본 원인 | 첫 번째 측정 |
|---|---|---|
| 균일한 경화, 전체 폭에 걸쳐 미세한 표면 균열 발생 | 벨트 전체의 지속적인 과열 | A 해안의 세 지점에서, 모두 적재된 쪽에서 촬영함. |
| 단일 분화구, 그을린 가장자리, 종종 낙하구 가장자리 아래에 위치 | 순간 고온 충격 하중 | 작업 교대 시간 동안 기록된 낙하 지점에서의 최고 재료 온도 |
| 물집이 생기고, 덮개가 부분적으로 들뜨는 현상이 나타납니다. | 덮개 아래에 갇힌 습기 또는 휘발성 물질이 팽창함 | 기포 발생 부위 탭 테스트 및 벨트 수분 함량 이력 |
| 양쪽 가장자리를 따라 갈라진 틈이 있고, 가장자리 고무가 벗겨지고 있습니다. | 열로 인해 엣지 장력 및 트래킹 문제가 악화됩니다. | 모서리와 중심부의 경도 차이 및 풀리 정렬 |
| 이음매 부분이 찢어져서 원단 끝부분이 보입니다. | 접합 고무와 벨트 본체 사이의 열팽창 차이 | 접합부 온도, 접합부 수명 및 접합부의 단차 조건 |
02핫라인에서 열기가 실제로 어디에서 오는 걸까요?
공장에 열 문제에 대해 문의하면 돌아오는 대답은 하나뿐입니다. 바로 재료 온도죠. 그 수치는 실제 값입니다. 하지만 열이 벨트에 도달하는 경로는 다섯 가지 중 하나일 뿐이며, 우리가 조사한 여러 생산 라인에서는 가장 큰 원인이 아니었습니다. 단열 처리가 안 된 덕트와 가마에서 발생하는 복사열이 두 번째 경로인데, 좁은 갱도에서는 재료 자체의 열보다 복사열이 더 큰 영향을 미치는 것으로 측정되었습니다. 세 번째는 밀폐된 갱도 내부의 뜨거운 공기입니다. 벨트 주변에 뜨거운 재료가 없더라도 벨트 온도가 90°C에 달할 수 있습니다. 네 번째는 하중 지점에서의 마찰과 마모입니다. 다섯 번째는 200m를 되돌아오는 벨트를 따라 이동하는 고무 찌꺼기가 같은 고무를 다시 한번 가열하는 것입니다.
지속적인 열과 순간적인 열충격은 서로 다른 두 가지 문제입니다.
지속적인 열은 정상 상태 조건입니다. 벨트는 수천 시간 동안 뜨거운 상태로 유지됩니다. 시멘트 소성로 라인에서는 6,000시간에서 20,000시간 동안 그렇습니다. 벨트를 손상시키는 것은 화학적 변화입니다. 가교 결합이 끊어지고, 가소제가 빠져나가고, 커버가 경화된 후 균열이 생깁니다. 순간적인 충격은 완전히 다른 문제입니다. 700°C 이상의 고온 덩어리가 몇 제곱센티미터의 커버에 2~3초 동안 모든 에너지를 쏟아붓습니다. 노화될 시간이 없습니다. 고무가 타버리거나 그을려서 벨트는 즉시 수명이 다합니다. 120°C의 지속적인 사용을 위해 만들어진 컴파운드가 900°C의 충격에 적합한 것은 아니며, 그 반대의 경우도 마찬가지입니다. 단일 온도 수치만으로 구성된 사양은 불완전하며, 이는 저희 기사에서 강조하는 내용입니다. 내열벨트 공급업체가 제공해야 하는 온도 데이터는 무엇입니까?.
폐쇄된 갤러리의 함정
밀폐된 갱도는 우리가 접하는 열원 중 가장 과소평가되고 있으며, 가장 쉽게 간과되는 요소입니다. 한 시멘트 공장의 조사 날, 외부 기온은 34°C였는데 클링커 갱도 내부 온도는 58°C였습니다. 그곳의 누구도 그 두 번째 수치를 측정해 본 적이 없었습니다. 벨트는 이송측이 104°C, 회수측이 91°C로 작동하고 있었는데, 이는 대부분의 공장에서 볼 수 없는 수치입니다. 특히 긴 밀폐 구간에서는 회수측 온도가 이송측 온도와 15°C 이내의 차이를 보이는 경우가 많아 고무가 냉각되어 온도를 회복할 기회를 얻지 못합니다. 황과 염소를 함유한 분진은 노화를 더욱 가속화합니다.
엔지니어들의 현장 보고서: 우리가 점검한 1,200mm 클링커 벨트에서 공장 측은 "여름철 더위"가 문제라고 주장하며 더 높은 온도 등급을 요구했습니다. 하지만 적재 지점에서 1.5m와 6m 떨어진 곳에 설치된 두 개의 열전대는 다른 결과를 보여주었습니다. 벨트의 첫 번째 지점 온도는 131°C였고, 두 번째 지점 온도는 96°C였습니다. 열은 슈트를 통해 유입되었고, 추가로 35°C의 열이 벨트를 타고 환기가 잘 안 되는 갱도로 전달된 것입니다. 스커트 라이너를 벨트에서 60mm 떨어뜨리고 슈트의 방향을 재조정하자 비용은 거의 들지 않았고, 첫 번째 지점의 온도는 112°C로 떨어졌습니다.
뜨거운 장비에서 발생하는 복사열
가마 외피, 고온 덕트, 증기 라인 및 건조기 배출 후드는 벨트에 직접 닿지 않고 열을 가합니다. 복사열은 거리에 따라 감소하지만, 좁은 갱도에서는 벨트를 옮길 공간이 없는 경우가 많습니다. 한 라인에서 산업용 컨베이어 벨트 단열 처리가 안 된 뜨거운 덕트에서 300mm 떨어진 곳에 벨트가 설치되어 있었는데, 두 부분 사이에 간단한 반사형 열 차폐막을 설치하니 벨트 표면 온도가 14°C 낮아지고 수명이 약 4개월 정도 연장되었습니다. 저렴한 해결책이지만, 실제로 시행되는 경우는 드뭅니다.
컨베이어와 동일한 밀폐 공간 내에 있는 구동 벨트는 컨베이어와 함께 수명이 다합니다.
저희는 구동 벨트와 컨베이어 벨트를 모두 제작하는데, 고온 환경에서는 두 벨트가 함께 고장나는 경우가 많습니다. 변속기 벨트 제조업체 저희는 4주 안에 한 공장에서 동일한 문제를 두 번이나 접수했습니다. 컨베이어 벨트 덮개가 굳어 갈라지고, 구동 장치의 V벨트가 미끄러워진다는 내용이었습니다. 환기가 제대로 되지 않는 한 공간에서 두 문제가 모두 발생했습니다. 유지보수팀은 일반적으로 이 두 문제를 별개의 문제로 취급하기 때문에, 고객사에서는 두 번이나 수리 비용을 지불하게 됩니다.
에이 V벨트 제조업체 컨베이어 벨트 공급업체와 마찬가지로 구동 장치 등급 산정에 있어 동일한 문제에 직면하며, 계산은 매우 까다롭습니다. 80°C 주변 온도에 맞춰 설계된 구동 장치는 95°C 환경에서는 수명이 완전히 달라지며, 벨트는 작동 중일 때 가장 뻣뻣하고 가장 뜨거워지기 때문에 시동과 정지 사이클이 반복될 때마다 벨트가 마모됩니다. 따라서 구동 장치 점검 주기를 벨트 점검 주기와 동일하게 설정해야 합니다. 구동 장치가 나중에 고장 나면 공장 가동이 먼저 중단됩니다.
03현장에서 손상된 표지를 읽는 방법
커버를 읽는 것은 기술이며, 배울 수 있습니다. 저희는 세 가지 절차를 사용하며, 이 세 가지 절차로 거의 모든 경우를 처리할 수 있습니다. 외관 및 촉감, 경도 측정, 그리고 폐기된 자재에서 잘라낸 단면 분석입니다. 이 세 가지 절차는 모두 한 번의 계획된 작업 시간 내에 완료됩니다. 일반적인 설치에는 1시간, 작업대가 길고 갤러리가 너무 더워서 아무도 오래 머물고 싶어하지 않는 경우에는 2시간을 예상하시면 됩니다.
표면 질감, 색상 및 냄새
새로운 내열 커버는 무광택이며 은은한 고무 냄새가 납니다. 오래된 커버는 처음에는 광택이 나다가, 변질된 폴리머로 인해 칙칙한 회색빛으로 변하는데, 과열된 부분에서는 보통 12개월 이내에 이러한 변화가 나타납니다. 새로 생긴 균열은 미세한 은색 거미줄처럼 보이며, 깊이가 얕고 손전등을 비스듬히 비춰야만 보입니다. 심하게 노화된 균열은 제대로 벌어지며, 균열 바닥에서 천이 보이기 시작하면 커버는 이미 손상된 것입니다. 냄새는 생각보다 많은 정보를 알려줍니다. 탄 냄새는 국부적인 열 발생을, 자극적인 냄새는 화합물이나 경화 과정의 문제를, 황 냄새는 합판의 문제임을 나타냅니다. 그런 다음 손톱으로 커버를 눌러 보세요. 정상적인 고무는 약 1초 만에 원래대로 돌아옵니다. 하지만 열에 의해 노화된 고무는 눌린 자국이 오래 유지됩니다.
쇼어 A 경도계를 이용한 경도 매핑
커버 경도는 제조 공차로 약 ±5 Shore A 정도이므로, 새 벨트의 경도가 60~70 사이이면 규격 범위 내에 있는 것입니다. 따라서 절대적인 수치보다는 변화가 훨씬 중요합니다. 시운전 시 설치 당시의 경도를 기록해 두십시오. 만약 기록해 두지 않았다면 기준점이 없어 벨트에 대한 모든 논의가 추측에 의존하게 됩니다. 경도가 15~20포인트 상승하면 상당한 노화 현상입니다. 20포인트 이상 상승하면 커버의 탄성 회복력이 대부분 소실되어 일반적인 굽힘에도 균열이 발생할 수 있습니다. 경도 측정은 매번 동일한 방식으로 하십시오. 벨트 폭 전체에 걸쳐 동일한 위치에서, 가장자리에서 동일한 거리만큼 떨어진 곳에서, 그리고 이음매 부분에서 최소 50mm 이상 떨어진 곳에서 측정해야 합니다.
덮개 아래 숨겨진 것을 보기 위해 단면을 잘라보기
폐기된 벨트에서 100mm 샘플을 잘라내면 위에서 한 달 동안 검사하는 것보다 더 많은 정보를 얻을 수 있습니다. 샘플에서는 네 가지 사항을 확인할 수 있습니다. 첫째, 층간 접착력이 유지되었습니까? 둘째, 커버와 카커스 접착 부분이 약해졌습니까? 셋째, 층선을 따라 기포가 발생했습니까? 넷째, 카커스 자체에 변색이 있습니까? 마지막 질문은 다른 어떤 질문보다 많은 논쟁을 해결해 줍니다. 고온 환경에서 고장난 벨트에서 샘플을 잘라내면 EP 또는 NN 직물에 갈색 변색이 스며드는 것이 열 손상의 첫 번째 확실한 증거인 경우가 많으며, 그 시점에 이르면 소유자는 이미 6개월 동안 마모 탓만 하고 있을 것입니다. 결과의 신뢰성을 확보하려면 표준 방법에 따라 테스트하십시오. ASTM D378 도체 접착을 위해, ASTM D573 열 노화의 경우 — 왜냐하면 내열 벨트와 일반 고무 벨트의 비교 두 벨트를 동일한 방식으로 평가할 때만 의미가 있습니다.
04커버 고무의 고장 유형: 노화, 연소 및 기포 발생
이 세 가지 원인은 저희가 진단 의뢰받는 열선 커버 고장의 대부분을 차지합니다. 외관도 다르고, 발생 원인도 다르고, 처리 방법도 다릅니다. 이 세 가지를 혼동하는 것이 교체한 벨트가 똑같은 방식으로 고장나는 가장 흔한 이유입니다.
고장 모드 #1: 열 노화 — 경화, 균열 및 탄성 손실
열 노화는 서서히 진행되는 파손 현상입니다. 산소와 열은 수천 시간의 작동 동안 고무의 가교 결합망을 공격하여 가소제가 빠져나가고, 고분자 사슬이 경직되며, 커버는 신축성과 복원력을 잃게 됩니다. 눈에 보이는 결과는 미세한 균열이 있는 단단하고 유리 같은 표면이며, 이 균열은 점차 넓어져 네트워크 형태로 나타납니다. 벨트가 지나가는 작동면에서는 작은 풀리 부분에서 굴곡 균열이 발생합니다. 이러한 파손은 점진적으로 발생하기 때문에, 일반적으로 설비에서는 구조물 아래에서 커버 조각이 떨어져 나가기 시작할 때에야 이를 알아차립니다.
우리가 적용하는 측정 가능한 판단 기준은 간단합니다. 쇼어 A 경도가 설치 당시 측정값보다 15~20포인트 상승하면 상당한 노화를 나타냅니다. 인장 강도 유지율은 더 명확한 테스트입니다. 초기 값의 70% 이상을 유지하면 모니터링을 통해 계속 사용할 수 있으며, 50~70% 유지되면 교체를 계획해야 합니다. 50% 미만이면 외관 상태와 관계없이 벨트 수명이 다한 것으로 간주합니다. 고무 컨베이어 벨트 인장 강도의 절반을 잃은 덮개는 충격 저항력도 대부분 잃었기 때문에, 먼저 도착하는 큰 자재 덩어리가 나머지 작업을 마무리할 것입니다.
근본 원인은 거의 항상 해당 화합물의 연속 정격 온도를 초과하는 작동 온도이며, 해결책은 작동 온도를 낮추거나 더 높은 정격 온도를 가진 폴리머로 바꾸는 것입니다. 에틸렌 프로필렌 디엔 모노머 고무(EPDMR)는 이러한 문제를 야기할 수 있습니다. EPDM 컨베이어 벨트 커버의 내열 온도 범위는 일반적으로 -40°C에서 +120°C 사이이며, 단시간 동안은 이보다 높은 온도까지 견딜 수 있습니다. EPDM 컨베이어 벨트 벨트가 일시적인 충격이 아닌 실제로 고온으로 작동할 때 SBR(일반적으로 연속 작동 시 약 +80°C)에서 자연스럽게 업그레이드되는 소재입니다. 파손이 균일하게 발생하는 것이 아니라 단계적으로 발생하는 경우, 소재를 변경하기 전에 02절의 열원을 다시 확인하십시오.
고장 모드 #2: 낙하 지점에서의 소손
연소 관통 현상은 일단 발생하면 확연히 드러납니다. 일반적으로 슈트에서 벨트 폭 하나 이내에 그을리고 말려 올라간 가장자리를 가진 분화구나 구멍이 생깁니다. 이러한 현상은 순간적인 열 발생으로 시작되며, 불충분하게 보호된 구조물 위에 얇은 덮개가 덮여 있을 때 더욱 악화됩니다. 일반적으로 클링커 배출 온도는 냉각기 설계 및 공정 내 위치에 따라 200°C에서 1,400°C 사이로 알려져 있는데, 이 범위의 최저 온도조차도 재료가 표면에 쌓이고 벨트가 그 아래에서 멈추면 표준 덮개를 몇 초 만에 파괴할 수 있습니다.
연속적인 것과 순간적인 것의 차이는 여기서 매우 중요합니다. 클링커용 컨베이어 벨트 취급 특성은 두 축 모두에서 명시되어야 합니다. 즉, 우수한 연속 내열 등급을 가진 폴리머와 고온에도 견딜 수 있는 구조가 필요합니다. 실제로 이는 더 두꺼운 외피, 내열성 골격, 그리고 충격 하중을 분산시켜 단일 덩어리가 벨트에 눌어붙지 않도록 하는 브레이커 플라이를 의미합니다. 클링커 생산 라인에서는 일반적인 고온 자재 라인과는 고장 메커니즘이 다르기 때문에, 일반적인 고온 자재 라인용 벨트보다는 클링커 전용으로 특별히 제작된 EPDM 컨베이어 벨트를 강력히 선호합니다.
확인 테스트: 벨트 온도가 아닌 배출구의 재료 온도를 시동 시간을 포함한 전체 작업 시간 동안 기록하십시오. 주말 가동 중단 후 재가동 시에는 가장 많은 재료가 배출되는데, 이는 처음 배출되는 재료가 가장 뜨겁고 벨트는 부하가 없는 상태에서 주변 온도이기 때문입니다.
고장 모드 #3: 기포 발생 및 층 분리
물집은 덮개 아래에 갇힌 가스가 팽창하는 현상입니다. 이 가스는 카커스(carcus)의 수분, 잔류 용제 또는 미반응 배합 성분에서 발생하거나, 경우에 따라 손상된 가장자리를 통해 침투한 물이 벨트 자체의 열에 의해 증발하면서 발생합니다. 물집이 생긴 흔적은 드라이버 손잡이로 두드렸을 때 음이 변하는 볼록한 부분들로 나타납니다.
두 가지 원인을 구분해야 합니다. 제조상의 원인: 캘린더링 전에 원단이 충분히 건조되지 않았거나, 경화 과정에서 커버와 카커스가 완전히 접착되지 않은 경우입니다. 사용상의 원인: 벨트가 구조적으로 견딜 수 있는 온도보다 더 높은 온도로 작동하여 접착층이 손상되고 세척수나 소재 자체의 습기가 침투하는 경우입니다. 처음 2~3개월 이내에 기포가 발생하면 벨트 제조상의 문제일 가능성이 높으므로 즉시 공급업체에 문의하십시오. 컨베이어 벨트 공장 압착 및 건조 기록을 보여줄 수 있어야 합니다. 1년 이상 사용 후 기포가 발생하면 열 부하에 문제가 있을 수 있으므로 적재 지점 온도와 생산 라인의 세척 방식을 다시 점검하십시오.
고온 부위의 물집을 잘라내고 다시 붙이려고 하지 마십시오. 패치는 동일한 습기를 가두어 몇 주 안에 다시 들뜨게 됩니다. 다음 정비 예정 시점에 벨트를 교체할 수 있도록 표시해 두고, 그때까지 물집 가장자리에 균열이 생기는지 관찰하십시오.

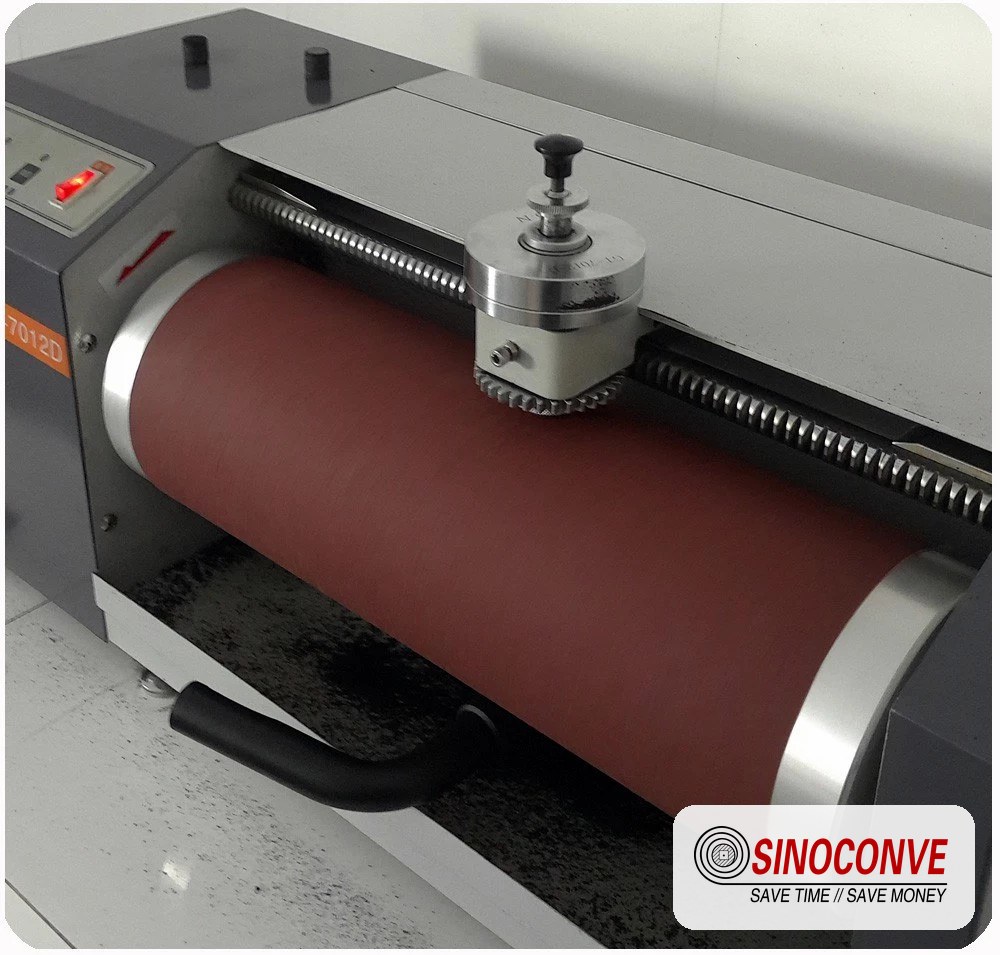

내열성 커버는 색상이 아니라 폴리머 종류, 두께 및 접착 품질로 평가됩니다.
05모서리 및 몸체 파손 모드
열로 인한 고장 중 가장 비용이 많이 드는 두 가지 유형은 겉으로 보기에 심각하지 않은 것들입니다. 가장자리가 갈라지거나, 본체가 조용히 강도를 잃어버린 경우, 벨트는 완전히 찢어지기 직전까지 계속 작동할 수 있습니다. 이에 비해 커버가 타버린 것은 거의 눈에 띄지 않는 고장에 가깝습니다.
고장 모드 #4: 가장자리 균열 및 가장자리 고무 박리
열은 벨트 전체의 장력 분포를 변화시킵니다. 이송측은 복귀측보다 온도가 높고, 중앙부는 가장자리보다 온도가 높은 경우가 많으며, 트로프형 컨베이어에서는 양쪽 가장자리가 아이들러 접합부를 중심으로 반복적으로 휘어집니다. 커버 컴파운드가 이미 경화된 경우, 가장자리는 사용 가능한 신축성이 가장 먼저 소진되는 부분입니다. 그 결과 가장자리에서 20mm에서 60mm 안쪽으로 세로 방향의 균열이 발생하고, 균열선을 따라 가장자리 고무가 들뜨고 벗겨집니다.
진단 지표: 벨트 가장자리에서 50mm 안쪽 지점의 경도와 벨트 중심부의 경도를 비교하십시오. 차이가 약 8 Shore A 이상이면 가장자리 부분이 벨트 본체보다 노화가 빠르게 진행되고 있는 것이며, 열 문제 외에도 트래킹, 정렬 불량 또는 아이들러 고착 문제가 있는 것입니다. 토치로 가장자리를 살펴보십시오. 열로 인한 균열은 주로 가장자리와 평행하게 세로 방향으로 발생하지만, 구조적 정렬 불량으로 인한 기계적 손상은 비스듬한 각도로 흠집을 발생시킵니다. 먼저 트래킹 문제를 해결하십시오. 벨트가 제대로 중심이 맞춰져 있는데도 가장자리에서 균열이 발생하고 경도가 균일하다면 복합적인 문제가 있는 것입니다.
균열 부위를 냉간 패치로 수리하고 고온 영역에서 계속 작동시키지 마십시오. 수리된 가장자리는 패치 경계면에서 파손될 가능성이 높은데, 이는 수리용 고무가 노후된 벨트 본체의 열팽창률과 제대로 일치하지 않기 때문입니다. 가장자리 파손이 시작된 경우, 적절한 가황 처리된 가장자리 수리재로 가장자리를 다듬고 다시 밀봉하거나, 벨트를 교체하는 것이 현실적인 해결책입니다. 벨트 교체 시에는 가장자리가 강화된 견고한 직조 벨트 또는 직물 카커스 벨트를 사용하는 것을 고려해 볼 만합니다. 컨베이어 벨트 공급업체 교체품을 주문하는 동시에.
고장 모드 #5: EP 및 NN 직물의 골격 열화
이는 벨트가 위에서 보면 멀쩡해 보이기 때문에 사람들을 오도하는 고장 유형입니다. 겉면은 약간만 갈라졌을 수 있지만, 그 아래에 있는 EP(폴리에스터 날실, 나일론 씨실) 또는 NN(나일론 날실, 나일론 씨실) 직물은 이미 인장 강도를 상당 부분 잃었을 수 있습니다. 직물 벨트는 합성 섬유 자체가 열에 영향을 받기 때문에 열에 의해 강도가 저하됩니다. 폴리에스터는 약 100°C 이상의 온도에 장시간 노출되면 강도가 크게 감소하고, 나일론은 그보다 더 심합니다. 또한, 층 사이의 고무층도 노화되어 층 사이의 접착력이 떨어지므로 벨트가 층 사이로 하중을 전달하는 능력이 사라집니다.
표면 경화보다 벨트 내부 손상이 더 위험한 이유는 다음과 같습니다. 표면 경화는 서서히 진행되면서 눈에 띄게 나타나지만, 벨트 내부 손상은 눈에 보이지 않으며 충격 하중에 대한 벨트의 안전 여유를 감소시킵니다. 정격 파단 강도의 40% 수준으로 작동하는 벨트는 걸림, 풀리 정지 또는 젖은 이물질 유입 전까지는 멀쩡해 보이지만, 이러한 상황이 발생하면 예고 없이 접합부 또는 그 근처에서 파손될 수 있습니다. 정격 장력의 약 60% 이상으로 작동하는 고압 라인의 경우, 추측에 의존하지 말고 오래된 벨트의 일부를 채취하여 인장 유지율을 측정하는 것이 좋습니다.
파괴 검사 없이 결함을 감지하려면, 벨트의 연화 또는 열화를 나타내는 아이들러 사이의 트로프 성능 저하 및 처짐 증가를 관찰하고, 벨트 접합부의 무결성을 모니터링해야 합니다. 접합부는 벨트의 약점이 가장 먼저 나타나는 부위이기 때문입니다. 여러 개의 가동 라인이 있고 검사 이력이 없는 공장의 경우, 실용적인 방법은 폐기된 벨트 하나를 세 개의 샘플로 절단하여 비교 검사를 의뢰하는 것입니다. 이렇게 하면 향후 모든 의사 결정에 대한 기준점을 확보할 수 있습니다.
고장 모드 #6: 열적 원인으로 인한 접합부 불량
가황 접합부가 고온 영역에서 파손되는 이유는 제조상의 결함과는 무관합니다. 접합부 고무와 벨트 본체의 노화 속도가 반드시 같지는 않기 때문입니다. 접합부에 서로 다른 내열 등급이나 경화 시스템을 사용하는 재질이 사용될 경우, 접합부는 연화되는 벨트 내부에서 단단한 부분만 남게 되고, 응력이 단차 부분에 집중됩니다. 핑거 접합부와 계단형 접합부 모두 이러한 문제를 겪지만, 특히 단차가 긴 경우 접합부 고무의 부피가 주변 벨트와 일치해야 하므로 파손 사례가 더 많이 발생합니다.
이러한 접합부의 특징은 한두 지점에서만 끊어지고 나머지 부분은 접착된 상태로 남아 있는 것입니다. 일반적으로 끊어진 부분에는 열로 인해 변색된 고무가 나타납니다. 인장 시험 결과, 접합 효율이 양호한 열 접합부가 달성하는 벨트 강도의 60~70% 미만으로 떨어지는 경우가 많습니다. 이러한 문제를 해결하기 위해 다음 세 가지 요인을 순서대로 점검해 볼 필요가 있습니다. 첫째, 접합부에 사용된 재료가 벨트의 커버 재료와 일치하는지 여부, 둘째, 내열성 폴리머는 종종 다른 경화 사이클이 필요하므로 고온 재료에 적합한 경화 온도와 압착 시간을 사용했는지 여부, 셋째, 접합부가 라인의 가장 뜨거운 부분에 위치하는지 여부입니다. 가장 뜨거운 부분에 위치한 경우, 접합부를 보강하는 것보다 위치를 옮기는 것이 더 쉬울 수 있습니다.
엔지니어들의 현장 보고서: 한 시멘트 공장에서 1,000mm 열 벨트의 이송측 온도가 60°C에 달하는 불량 접합부를 보내왔고, 접합부를 더 잘 재시공해 달라고 요청했습니다. 해당 접합부는 하중 지점에서 1.8m 하류, 벨트에서 가장 뜨거운 부분에 위치해 있었습니다. 접합부를 이송측의 느슨한 구간으로 옮기고 커버와 동일한 접착제를 사용하여 재접합함으로써, 14개월 동안 세 번이나 접합부 불량을 초래했던 문제를 해결할 수 있었습니다. 문제는 접합부 자체에 있는 것이 아니라, 접합부의 위치였습니다.
06오진되기 쉬운 고장 유형
이 클러스터에서 발생하는 두 가지 고장 유형은 흔히 잘못된 원인으로 지목됩니다. 첫 번째는 벨트의 노후화 때문이라고 하지만 실제로는 화학적 호환성 문제입니다. 두 번째는 벨트의 난연 등급 때문이라고 하지만 실제로는 유지보수 문제입니다.
고장 모드 #7: EPDM의 약점 — 오일 및 그리스 공격
EPDM은 내열성이 매우 뛰어난 고분자이지만 내유성은 매우 떨어지는 고분자입니다. 이러한 특성 때문에 많은 사람들이 어려움을 겪습니다. 광물유, 디젤유, 유압유, 변속기 오일, 그리고 대부분의 동물성 및 식물성 오일은 EPDM 코팅을 팽창시키고 연화시키며 결국에는 파손시킵니다. 이러한 팽창은 표면적인 현상이 아니라, 탄화수소계 오일이 화합물 내부로 침투하여 가교 결합 구조를 파괴함으로써 부피를 수십 퍼센트까지 증가시키는 동시에 경도와 인장 강도를 저하시키는 것입니다.
이것이 바로 고온 라인에 EPDM 컨베이어 벨트를 권장하기 전에 오일 노출 여부를 묻는 이유이며, 저희가 처리하는 가장 흔한 오진 사례이기도 합니다. 흔히 발생하는 문제는 열 노화 문제를 해결하기 위해 SBR에서 EPDM 컨베이어 벨트로 업그레이드한 공장에서 9개월 만에 새 벨트가 부드러워지고 부풀어 오르며 끈적거리는 현상을 보이는 경우입니다. EPDM 벨트 자체에는 문제가 없었습니다. 라인의 헤드 풀리에서 4m 상류에 있는 씰에서 기어박스 오일이 새어 나왔고, 윤활 공정에서도 오일이 유출되었습니다. 벨트가 이 오일들을 흡수했던 것입니다.
열 노화가 아닌 유류 부식에 대한 진단 지표: 피복 경도 폭포 상승하는 대신; 덮개 두께 증가 부분적으로 손상되고, 표면이 끈적거리며, 전체 폭이 아닌 누유선 주변이 부풀어 오르고, 손상 패턴이 오일이 흘러내린 경로를 따라 나타납니다. 열 노화는 이러한 모든 점에서 정반대의 현상을 일으킵니다. 새 열 벨트를 주문하기 전에 누유를 수리하고 폴리클로로프렌 또는 니트릴 기반 커버를 사용하는 것을 고려해 보세요. 내유성 컨베이어 벨트 구매자 체크리스트 견적서에서 확인해야 할 사항을 다룹니다. 특히 자주 확인하는 항목에 대해 설명합니다. 그리고 기름진 오일의 경우, 솔직히 말해서 완벽한 해결책은 아니고 보통 절충안을 찾아야 하며, 데이터 시트가 아닌 해당 오일의 실제 샘플을 기준으로 선택해야 합니다.
식품 측면에서도 동일한 화학적 현상이 다른 방식으로 나타납니다. 식물성 및 동물성 지방은 광물유와 마찬가지로 EPDM을 손상시키며, 세척 과정에서 사용되는 화학물질은 추가적인 스트레스를 가합니다. 저희의 관찰 결과는 다음과 같습니다. 식품 및 포장 라인용 벨트 해당 조합에 대한 화합물 선택 사항을 검토하는 것과 같은 논리가 비료 및 화학 분야의 기업들이 강력한 성능을 위해 화합물을 선택할 때도 적용됩니다.
고장 모드 #8: 정전기 방지 및 난연성이 서서히 마모됨
공장에서 인증받은 두 가지 특성이 벨트의 평생 보증 대상은 아닙니다. 정전기 방지 컨베이어 벨트 벨트는 전도성 첨가제(일반적으로 커버 컴파운드에 카본 블랙을 사용하며, 때로는 카커스 전체에 전도성 구조를 결합하기도 함)를 통해 표면 저항을 얻습니다. 시간이 지남에 따라 표면 오염, 먼지 축적, 고무 마모 및 전도성 표면층의 손실로 인해 저항이 증가합니다. 새 제품일 때 300MΩ 미만이었던 벨트도 먼지가 많고 더운 환경에서 몇 년이 지나면 그 이상으로 저항이 높아질 수 있으며, 사고가 발생하기 전까지는 아무도 알아차리지 못합니다. 정전기 방지 컨베이어 벨트 이는 일회성 구매 품목이 아니라 유지 보수 품목입니다.
시험 문제의 표현 방식 또한 중요합니다. ISO 340 이 문서는 컨베이어 벨트의 실험실 규모 화염 시험을 다루며, 용어는 ISO 340 컨베이어 벨트 입찰 공고에서 "ISO 340에 따른 화염 시험 완료"라는 표현이 종종 모호하게 사용됩니다. 이 시험은 통제된 조건에서 화염 확산에 대한 정보를 제공합니다. 벨트의 최대 사용 온도나 저항률은 알려주지 않습니다. 이러한 사항들은 별도의 평가 항목이며, 일반적으로 ISO 340 표준을 통해 참조됩니다. ISO 284 전기 전도성을 위해, EN 12882 일반 용도 및 지하용 벨트 분류의 경우, 그리고 미국 광산이 관련된 경우에는, MSHA 승인 컨베이어 벨트 수락 30 CFR 파트 14이 인증서는 고유한 승인 번호를 가지고 있으며, 공장 전체가 아닌 특정 제품에 대해 발급됩니다.
이 기사 전체에서 가장 심각한 오해는 내화성과 내열성이 같다고 가정하는 것입니다. 둘은 같지 않습니다. 내화성은 벨트가 점화원에 노출되었을 때 어떻게 작용하는지를 나타내고, 내열성은 벨트의 고무와 골격이 고온 환경에서 얼마나 오래 견딜 수 있는지를 나타냅니다. 벨트는 MSHA 승인 컨베이어 벨트 적당한 연속 온도 등급을 가진 벨트도 있지만, 온도 등급이 매우 높은 벨트는 석탄이나 분진 위험 지역에는 전혀 적합하지 않을 수 있습니다. 구매자가 둘 중 하나를 지정하고 다른 하나를 당연하게 여기는 경우, 원인을 알 수 없는 고장이 발생하기 쉽습니다. 이러한 이유로 저희는 관련 기사에서 두 가지의 차이점을 자세히 설명합니다. 방화벨트 견적서에서 확인해야 할 사항.

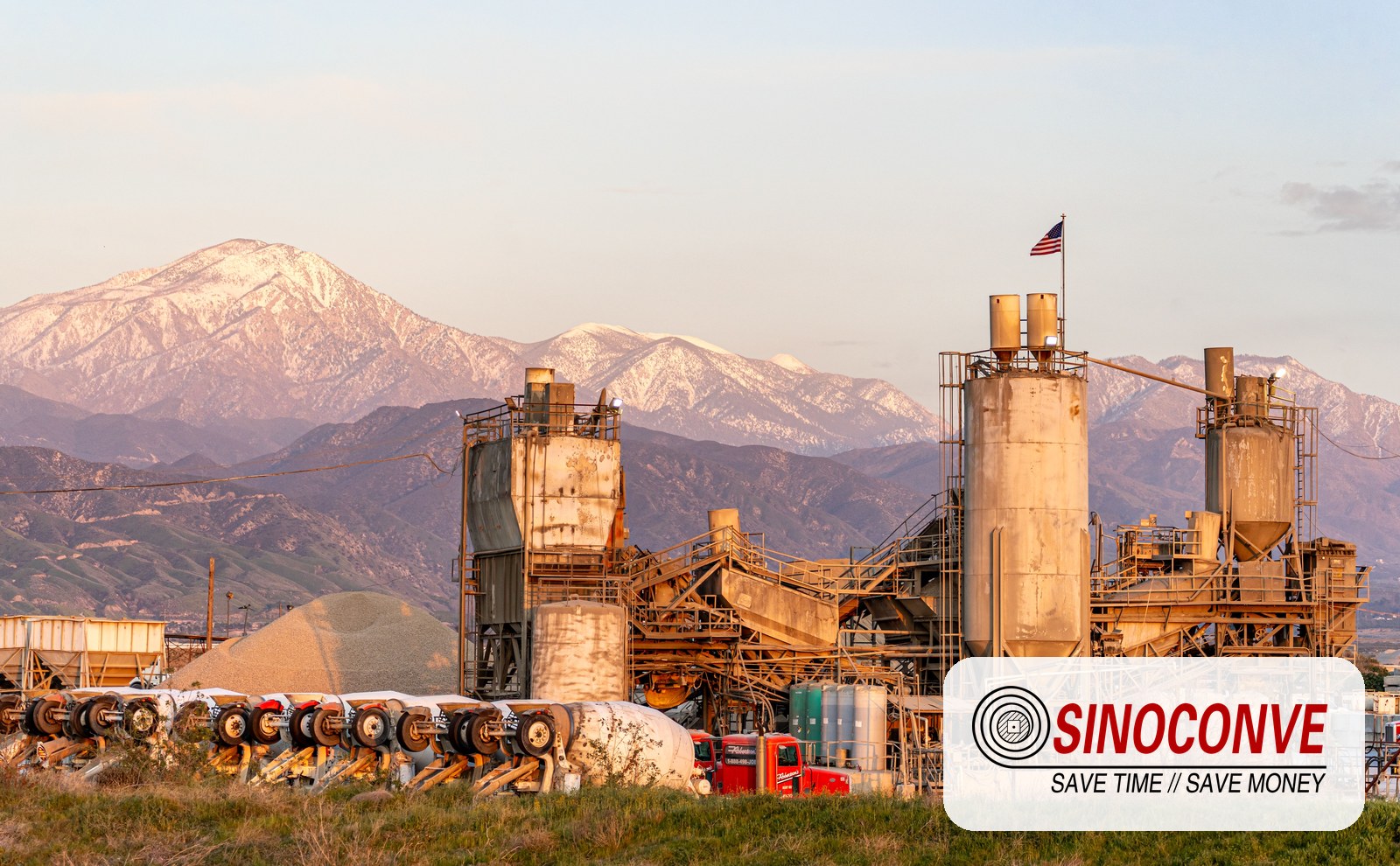

고온 클링커 생산 라인은 하중 지점, 가장자리 및 복귀 가닥에 동시에 손상을 입힙니다.
07측정 오류: 온도 수치가 자주 틀리는 이유
위의 모든 것은 온도를 아는 것에 달려 있습니다. 온도가 잘못되면 그에 기반한 모든 판단이 틀리게 되며, 저희 감사 결과에 따르면 온도 수치는 다른 어떤 데이터보다 잘못되는 경우가 더 많습니다.
실패 모드 #9: 잘못된 장소에서 잘못된 도구를 사용하여 온도를 측정하는 경우
움직이는 벨트에 적외선 온도계를 대면 벨트 표면 온도, 주변에서 반사된 복사열, 그리고 관측 각도가 좋지 않을 경우 벨트 위의 뜨거운 재질 온도까지 모두 측정됩니다. 방사율 설정은 보통 공장 기본값으로 되어 있는데, 검은색 고무 표면의 경우에는 이 값이 정확하지 않은 경우가 많습니다. 움직이는 벨트를 가로지르는 각도에서 측정한 값들을 평균내어 실제 측정값과 10°C에서 25°C까지 오차가 발생할 수 있습니다.
접촉식 열전대나 표면 프로브는 더 신뢰할 수 있는 측정값을 제공하지만, 올바른 위치에 충분한 시간 동안 접촉하여 접합부가 안정화될 때만 가능합니다. 특히 빠르게 움직이는 벨트에서는 20초 이상 접촉해야 하며, 마찰로 인해 열이 추가될 정도로 프로브를 세게 눌러서는 안 됩니다. 신뢰할 수 있는 수치가 필요한 경우, 벨트 자체를 센서로 사용합니다. 고정된 지점을 향하는 비접촉식 적외선 데이터 로거를 사용하거나, 동일한 경로를 따라 이동하는 벨트 샘플에 내장된 후방 열전대를 휴대용 계측기와 상관 분석하는 방식입니다.
측정 장비보다 위치가 더 중요합니다. 정확한 측정 지점은 부하 지점에서 1~2m 하류, 즉 배출된 재료가 커버에 열을 전달하고 주변 공기와 이동 시간으로 인해 냉각되기 전 지점입니다. 배출 지점에서도 측정해야 하는데, 그곳이 재료의 온도이기 때문입니다. 리턴 스트랜드는 헤드 풀리에서 가장 먼 지점에서 측정해야 합니다. 벨트가 냉각되지 않는 지점이기 때문입니다. 또한, 벨트에 정상 하중을 가한 상태에서 측정해야 합니다. 빈 벨트로는 열 부하에 대한 정보를 얻을 수 없습니다.
| 방법 | 움직이는 열 벨트에서의 일반적인 정확도 | 우리가 그것을 사용할 때 |
|---|---|---|
| 적외선 온도계, 휴대용, 공장 방사율 | ±10~25°C, 방향 예측 불가 | 빠른 현장 답사이며, 사양 검토는 절대 하지 않습니다. |
| 실제 덮개에 맞게 방사율이 설정된 적외선 온도계 | ±5~10°C | 고정 스테이션에서의 일상적인 상태 모니터링 |
| 벨트 표면에 부착된 접촉 열전대 | 정확한 측정 방법을 사용하면 ±2~5°C의 온도 차이가 발생할 수 있습니다. | 불만 조사 및 온도 데이터 요청 |
| 벨트 샘플에 내장되거나 부착된 열전대 | ±2°C 또는 그 이상 | 신규 생산 라인에 대한 설계 검증 또는 분쟁 청구 |
| 열화상 카메라, 컨베이어 전체 | 핫스팟을 찾는 데 가장 적합하며 절대값을 찾는 데는 적합하지 않습니다. | 열이 실제로 어디로 들어오는지 파악하기 위한 일회성 조사 |
08참고 자료: 각 코팅 화합물이 실제로 견딜 수 있는 하중
아래 범위는 벨트 사양 및 공급업체 자료에서 일반적으로 연속 사용 시에 대해 제시되는 수치입니다. 이는 보증 수치가 아니며, 동일한 폴리머 계열이라도 매우 다양한 용도에 맞게 배합될 수 있으므로 공급업체마다 호환되지 않습니다. 이 표는 명백히 잘못된 옵션을 제외하는 데 참고 자료로 활용하시고, 실제 배합된 폴리머는 측정된 온도 데이터와 비교하여 확인하십시오.
커버 컴파운드별 연속 사용 한계
| 커버 컴파운드 | 일반적으로 인용되는 연속 범위 | 힘 | 핫 서비스에서 알려진 약점 |
|---|---|---|---|
| NR(천연 고무) | 약 -40°C ~ +70°C | 최고의 절단 및 찢어짐 저항성 | 70°C 이상에서는 빠르게 노화되며, 기름에 닿으면 팽창합니다. |
| SBR(스티렌부타디엔) | 약 -40°C ~ +80°C | 다용도로 활용하기 좋은 만능 제품입니다. | 90~110°C 범위에서 경화되고 균열이 발생합니다. |
| CR(폴리클로로프렌/네오프렌) | 약 -25°C ~ +100°C이며, 특정 등급의 경우 최대 약 +120°C까지 사용 가능합니다. | 내열성, 내유성 및 내후성의 균형을 이룹니다. | 높은 비용; 저온 환경에서의 낮은 적응성 |
| NBR(니트릴) | 약 -20°C ~ +100°C | 최고의 내유성 및 내그리스성 | 내열 한계가 중간 정도에 불과하고, 오존 저항성이 낮습니다. |
| EPDM | 약 -40°C에서 +120°C 사이의 온도 범위에서 나타나며, 그보다 높은 온도에서는 단시간 동안 최고치를 기록합니다. | 최고의 내열성, 내오존성 및 내후성을 자랑합니다. | 기름 및 모든 종류의 지방에 대한 저항성이 약함 |
위 표에서 문제를 진단할 때, 즉 구매보다는 진단을 할 경우 두 가지 결론을 도출할 수 있습니다. 첫째, 측정된 이송측 온도가 100°C 이상이고 고장난 벨트가 SBR 또는 NR 재질이라면 고장 원인은 예측 가능하며 재질 자체가 문제입니다. 둘째, 고장난 벨트가 EPDM 재질이고 생산 라인에서 기름기가 있는 물질을 취급하는 경우, 재질이 여전히 문제일 수 있지만 원인은 반대이며, 더 높은 내열성을 가진 폴리머로 교체하면 상황이 개선되기보다는 악화될 것입니다.
단기 피크와 유지 규칙
최대 허용치는 일반적으로 온도와 지속 시간으로 표현됩니다. 120°C 연속 작동 등급의 벨트는 그보다 훨씬 높은 온도에서 짧은 시간 동안의 온도 상승을 견딜 수 있지만, 그 지속 시간은 몇 초에서 1~2분 정도이며, 몇 분에서 몇 시간 단위로 측정되는 것은 아닙니다. 10분 동안 지속되는 최고 온도는 최고 온도가 아니라 작동 조건입니다. 공장에서는 가동 중단 후 재가동 시, 소성로 고장 발생 시, 또는 슈트가 막혀 뜨거운 자재가 벨트 위에 20분 동안 정체될 때 이러한 점을 간과하는 경우가 많습니다.
벨트가 한 번 이상의 알려진 과열 현상을 견뎌낸 경우, 정상 작동 재개 및 다음 점검 주기 단축을 위한 인장 강도 유지율 점검을 실시합니다. 유지율이 70% 이상이면 정상 작동을 재개하고 다음 점검 주기를 단축합니다. 50%에서 70% 사이이면 처리량을 줄이고 다음 점검 기회에 교체를 계획합니다. 50% 미만이면 벨트가 정격 하중을 안전하게 지탱할 수 없으므로 교체해야 합니다. 이는 모든 열 관련 결정에 적용하는 합격/모니터링/교체 기준과 동일하며, "아직 괜찮아 보인다"는 것은 안전 기준이 될 수 없기 때문에 마련된 기준입니다.
노선에 반복적인 운행 구간이 있는 경우, 저희는 최신 내열 고무 벨트 솔루션에 대한 참고 사항 최대 허용치를 높이는 구조적 변경 사항(차단층, 두꺼운 커버, 열 차단막 등)을 설명하되, 연속 정격이 변경된 것처럼 가장하지 마십시오. 여러 현장에서 대량으로 구매하는 경우, 발행하는 사양서에 벨트를 등급명으로만 기술하고 있는지 검토하는 것도 중요합니다. 온도 데이터가 없는 등급명은 사양서로 간주되지 않기 때문입니다.
09벨트 완성 여부 판단 기준: 벨트 완성 시점 결정하기
벨트 상태에 대한 논쟁은 대개 두 사람이 같은 벨트를 보고 의견이 일치하지 않는 것으로 귀결됩니다. 하지만 수치를 활용하면 이러한 논쟁을 종식시킬 수 있습니다. 벨트를 계속 사용해야 할지 여부에 대한 의견을 제시할 때 저희가 사용하는 기준은 바로 이것입니다.
경도, 유지력 및 두께 임계값
| 지시자 | 계속 서비스를 제공하세요 | 모니터링 및 계획 | 제거하다 |
|---|---|---|---|
| 표면 경도 상승 (쇼어 A 경도 대 시공 직후 경도) | 최대 15점 | 15~20점 | 20점 이상 |
| 열 노출 후 인장 강도 유지율 | 70% 이상 | 50%~70% | 50% 미만 |
| 적재 지점에서 사체를 덮고 있는 나머지 덮개 | 원본의 70% 이상 | 원래의 40%~70% | 원래의 40% 미만 |
| 절단면 후 층간 접착력 | 접착력이 떨어지기 전에 천이 찢어집니다. | 부분 접착 불량, 분리 없음 | 육안으로 확인 가능한 분리 또는 박리 |
| 접합 조건 | 계단이나 엘리베이터 없이 평평한 바닥입니다. | 계단이나 모서리가 살짝 들리면 다시 조이고 지켜보세요. | 끈으로 조인 원단이 보이며, 계단식으로 열립니다. |
의견을 데이터로 바꾸는 테스트 방법
표준이 존재하는 이유는 바로 공급업체와 공장이 "숙성"의 의미에 대해 합의할 수 있도록 하기 위함입니다. ASTM D573 이 연구는 오븐에서 고무의 열 노화를 다루고 있으며, 보존율 수치를 인용할 때 가장 흔히 사용되는 참고 자료입니다. ASTM D378 그리고 ISO 583 직물-골조 접착력과 벨트 전체 두께를 각각 고려합니다. DIN 22102 그리고 RMA 1등급 / 2등급 입찰에서 널리 사용되는 커버 등급 프레임워크를 설정하는 동안 AS 1332 호주 프로젝트에서도 유사한 작업을 수행합니다. 화재 및 전도 거동은 별도로 처리됩니다. ISO 340 그리고 ISO 284그리고 미국 내 지하 문화에서의 수용을 통해 MSHA 30 CFR 파트 14.
공장에서 샘플을 보내 의견을 구할 때, 저희는 세 가지를 요청합니다. 설치 당시의 경도 기록, 부하 지점에서의 측정된 사용 온도, 그리고 서로 다른 위치에서 채취한 최소 두 개의 샘플입니다. 이 세 가지가 있으면 잔류량 수치가 확실한 근거가 됩니다. 하지만 이 세 가지가 없으면 관련된 모든 사람들이 주관적인 느낌에 의존하게 됩니다.

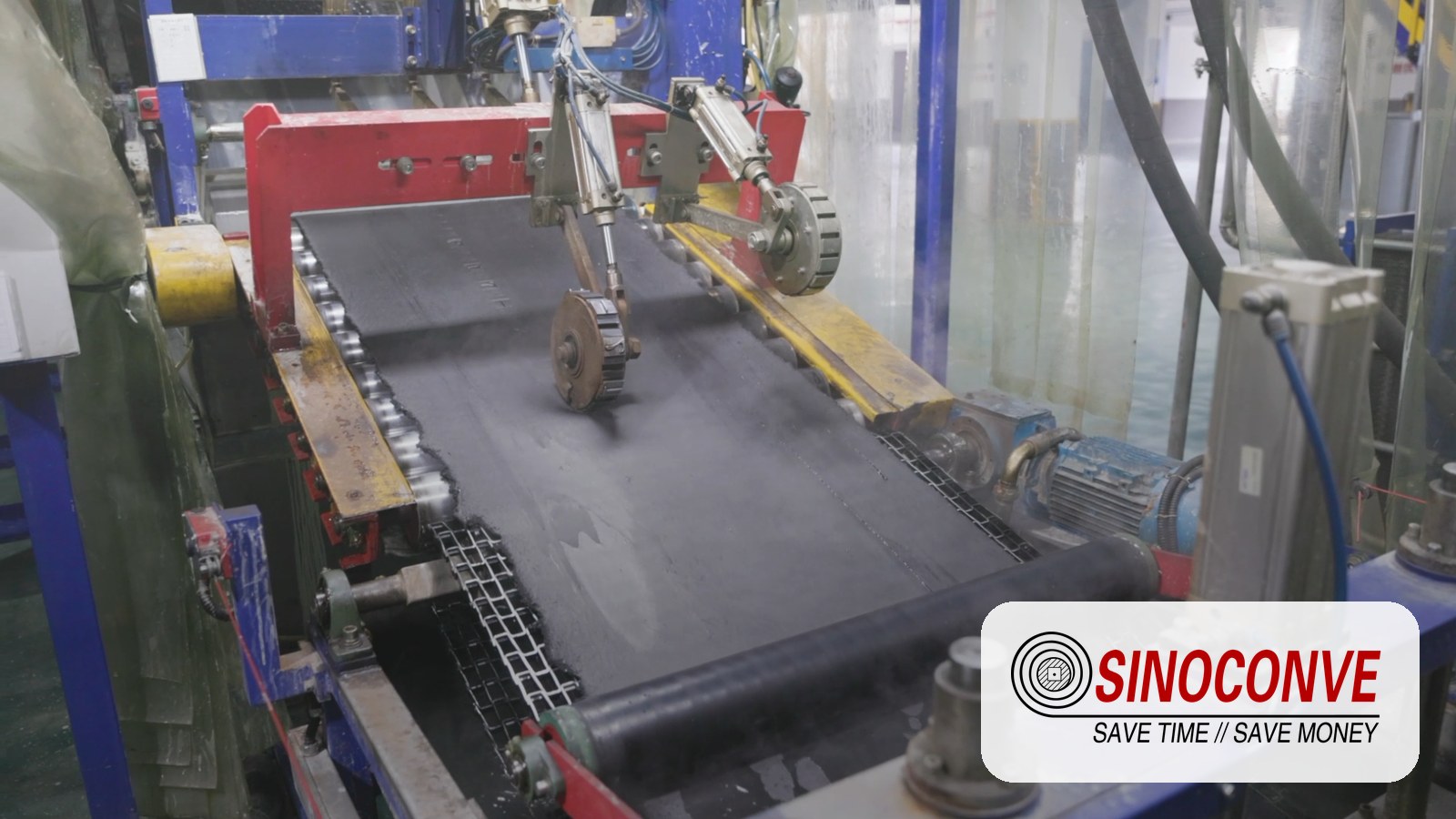

동일한 세 지점에서 측정한 경도와 잔존 피복 두께는 열 손상된 피복의 등급을 매기는 가장 빠른 방법입니다.
10단기적인 해결책: 스스로를 속이지 않고 시간을 버는 방법
단기적인 해결책은 계획된 정지 시점까지 생산 라인을 가동 상태로 유지하기 위해 존재합니다. 이러한 해결책들은 벨트를 완전히 복구하는 것은 아니라는 점을 모두가 이해한다면 합법적인 엔지니어링 방식입니다. 이러한 해결책들은 손상 속도를 늦춰 벨트 교체가 새벽 3시가 아닌 예정된 일정에 맞춰 이루어지도록 하는 것입니다.
해결책 A: 벨트로 전달되는 열을 차단하십시오.
이것이 가장 효과적이면서 비용이 가장 적게 드는 조치입니다. 배출구의 방향을 조정하여 자재가 벨트 이동 방향과 벨트 중심선에 정확히 떨어지도록 하십시오. 벨트에 닿지 않도록 스커트 고무를 들어 올려 벨트에 끌리지 않도록 하십시오. 자재가 튀는 부분에는 마모 방지 라이너를 추가하십시오. 설계상 가능하다면 낙하 높이를 줄이십시오. 자유 낙하 높이가 낮아지면 충격 에너지가 줄어들고 분진 발생량도 감소합니다. 경험상 배출구 방향을 잘 조정하면 하중 지점에서의 벨트 최고 온도를 10°C에서 20°C까지 낮출 수 있으며, 벨트 정격 용량을 약간 초과한 경우 잔여 수명을 두 배로 늘릴 수 있습니다.
해결책 B: 손상된 부분에 가해지는 하중을 줄입니다.
컨베이어 벨트의 용량을 줄이십시오. 열 손상을 입은 벨트를 설계 용량의 70%로 가동하면 열 입력과 기계적 스트레스를 모두 줄일 수 있으며, 그만큼 시간을 벌 수 있습니다. 클링커 생산 라인의 경우, 벨트가 4주 동안 고장 나는 것보다 작업자가 공급 속도를 20% 낮추는 것이 더 낫습니다. 손상 부위가 국부적인 경우, 벨트의 어느 부분에 손상이 있는지 기록하고 매 교대 근무마다 점검하여 찢어짐이 발생하기 전에 균열이 커지는 것을 방지하십시오.
해결 방법 C: 벨트를 안전하게 냉각할 수 있는 곳에서 냉각하십시오.
물 분무는 도움이 되지만, 고장 모드 #3에서 설명한 것처럼 물집이 생기는 원인이 되기도 합니다. 따라서 최적의 방법은 이송측이 아닌 복귀측을 냉각하고, 물줄기보다는 미세한 안개를 사용하여 물이 스며들기 전에 증발하도록 하는 것입니다. 공기 순환을 이용하는 것이 더욱 안전합니다. 밀폐된 갤러리에 팬을 적절히 설치하면 비용이 거의 들지 않으면서 벨트 복귀측 온도를 5~8°C 낮출 수 있습니다. 전도성 커버가 있는 벨트의 경우, 구동측과 접지 연결부에 물이 닿지 않도록 해야 합니다.
해결 방법 D: 위험 지역에서의 복구 규율
가황 처리된 수리재나 제대로 경화된 접합부를 사용하십시오. 절대로 냉간 패치를 사용해서는 안 됩니다. 또한 벨트에서 가장 뜨거운 부분에서 멀리 떨어진 곳에 수리 부위를 위치시키십시오. 커버가 손상된 부분은 기존 커버와 동일한 재질의 수리재로 채우고 48시간, 1주일, 1개월 후에 다시 점검하십시오. 이 세 번의 점검 중 두 번은 변화가 없어야 합니다. 만약 수리 부위가 계속 들뜨는 경우, 벨트는 수리가 불가능한 상태이므로 새 벨트를 주문하는 것이 좋습니다. 뜨거운 하중을 받는 벨트에는 화재 감지기 또는 최소한 과열 방지 장치가 있어야 하며, 단순히 설치하는 것뿐만 아니라 반드시 테스트를 거쳐야 합니다.
11장기적인 해결책: 벨트만 바꾸지 말고 디자인을 바꿔라
위에 제시된 모든 단기적인 해결책은 임시방편일 뿐 근본적인 해결책은 아닙니다. 장기적인 해결책은 벨트를 고장낸 원인을 제거하는 것입니다. 다음은 우리가 순서대로 살펴볼 네 가지 핵심 요소입니다.
해결책 E: 실제 온도와 일치하는 화합물로 이동
측정된 이송측 온도가 90°C에서 120°C 사이이면 SBR은 적합하지 않으며 EPDM 커버가 일반적으로 더 적합합니다. 오일이 있는 상태에서 온도가 80°C에서 100°C 사이이면 EPDM보다는 CR이 더 합리적인 대안이 될 수 있습니다. 온도가 120°C 이상으로 지속적으로 유지되면 어떤 표준 고무 컴파운드도 긴 수명을 보장하지 못하므로 폴리머 종류가 아닌 구조 및 열 차폐에 대한 논의가 필요합니다. 여러 생산 라인에 다양한 등급의 제품을 구매해야 하는 경우, 각 등급별 온도 데이터가 벨트와 함께 제공되도록 단일 유통업체와의 관계를 통해 통합하는 것이 좋습니다.
화학 공장 및 비료 생산 라인의 경우, 화합물 선택은 동시에 두 번째 요구 사항을 충족해야 하며, 이에 대해서는 별도의 기사에서 다루고 있습니다. 비료 및 화학 공장용 화합물 선정내열성 소재를 선택할 때는 대개 완벽한 선택이라기보다는 절충안을 찾는 경우가 많습니다.
F 해결 방법: 구조 변경
동일한 재질로 만들어진 두 개의 벨트라도 완전히 다른 방식으로 작동할 수 있습니다. 하중 영역을 덮는 커버가 두꺼우면 벨트 본체가 충격을 받기 전에 더 많은 충격 에너지를 흡수합니다. 내열성이 뛰어난 벨트 본체는 벨트의 파손을 방지하는 핵심 요소인 강도층을 보호합니다. 클링커 및 소결 벨트 생산 라인에서는 커버 아래에 브레이커 플라이를 깔아 집중 하중을 더 넓은 영역으로 분산시키는데, 이는 벨트 성능 향상을 위한 가장 효과적인 개선 사항 중 하나입니다. 클링커용 컨베이어 벨트 서비스 비용 증가는 실제로 존재하지만, 일반적으로 연간 벨트 교체 비용과 그로 인한 생산 손실 비용보다 훨씬 낮습니다.
G값 개선: 차단막 또는 열 차폐막 추가
복사열이 문제의 원인인 경우, 열원과 벨트 사이에 반사막을 설치하는 것이 저렴하고 신속하며 효과적입니다. 재료 자체가 문제인 경우에는 적재 지점 아래에 단열층을 설치하거나, 배출구에 내열성 슬랫 또는 팬 컨베이어를 짧게 설치하거나, 수냉식 구간을 설치하는 방법이 있습니다. 이러한 방법들은 모두 벨트에 가해지는 부하를 "적재 지점만 뜨거운 상태"에서 "균일하고 관리 가능한 부하"로 바꿔주며, 벨트는 이러한 균일한 부하 조건에서 안정적으로 작동합니다.
문제 해결 H: 환승 지점을 제대로 재설계하십시오
이송 지점은 대부분의 열과 손상이 발생하는 곳입니다. 자재를 벨트 방향으로 이동시키고, 중심선에 정확히 떨어뜨리고, 벨트 위를 미끄러지지 않도록 속도를 제어하고, 자유 낙하를 최소화하고, 적절한 아이들러 간격과 임팩트 아이들러로 벨트를 지지하고, 스커트 간극을 몇 밀리미터 이내로 유지해야 합니다. 이러한 조건들이 충족되면 벨트의 성능이 특별히 뛰어날 필요는 없습니다. 하지만 이러한 조건들이 잘못되면 아무리 우수한 벨트라도 고장이 발생하며, 저희가 조사하는 많은 불만 사항의 원인이 바로 이것입니다. 동일한 원리가 분쇄기에 자재를 공급하거나 발파 암석을 처리할 때도 적용되므로, 저희가 관련 내용을 자세히 설명하는 것입니다. 광산 및 채석 작업용 벨트 이송 지점을 부속물이 아닌 주요 설계 요소로 취급하십시오.
12수리, 교체 또는 재설계: 의사결정표
8번과 9번 항목의 측정값을 이 표에 입력하면 결론은 명확해집니다. 두 행의 값이 일치하지 않을 경우, 더 보수적인 행의 값이 우선합니다.
| 상황 | 즉각적인 조치 | 다음 종료 | 영구적인 해결책 |
|---|---|---|---|
| 경도 12포인트 상승, 인장 강도 유지율 78%, 피복률 80% 잔존 | 계속 가동하고 점검 간격을 줄이세요. | 추세를 다시 측정하고 기록하십시오. | 갤러리의 환기를 개선하세요 |
| 낙하산 아래쪽에 국부적인 화상 자국이 생겼습니다. | 멈추고, 뜨거운 밴드에서 멀리 떨어진 곳에서 수리용 가황 처리를 하고, 공급량을 줄이십시오. | 손상된 부분 또는 벨트를 교체하십시오. | 더 두꺼운 커버, 브레이커 플라이, 슈트 재설계 |
| 광범위한 균열 발생, 잔류율은 50%~70% | 톤수를 줄이려면 지금 바로 교체품을 주문하세요. | 새 벨트를 장착하고, 기존 벨트는 예비 부품으로 보관하십시오. | 화합물을 업그레이드하고 온도 데이터를 확인하십시오. |
| 부드럽고 부풀어 오르며 끈적거리는 표면이 물방울 모양으로 덮입니다. | 오일 누출을 즉시 수리하세요 | 내유성 커버로 교체하십시오. | 누출 원인을 제거하고 윤활 방식을 검토하십시오. |
| 모서리 균열 및 모서리와 중심부 간 경도 차이가 8점 이상 | 트랙킹 문제를 해결하고 고착된 아이들러를 교체하십시오. | 가황 처리된 가장자리 수리 또는 벨트 교체 | 아이들러 상태 점검 프로그램 및 벨트 교육 과정을 검토합니다. |
| 12개월 미만 후 접합 효율이 60% 미만 | 커버 컴파운드를 사용하여 다시 접합하고 접합부의 위치를 변경하십시오. | 고온 컴파운드의 경화 사이클을 확인하십시오. | 활선에 대한 접합 위치 표준을 설정합니다. |
13교체 견적을 위해 필요한 정보
고장이 반복되는 교체 벨트는 교체가 아니라 재구매일 뿐입니다. 4개월짜리 벨트와 4년짜리 벨트의 차이는 대개 첫 문의에서 들어오는 내용에 따라 결정되며, 현장에서 전체 목록을 수집하는 데는 약 20분 정도 소요됩니다.
우리가 요청하는 데이터
벨트 자체부터 시작해 보겠습니다. 너비, 길이, 플라이 수, 그리고 가능하다면 원래 사양을 알려주세요. 다음으로 부하 용량을 알려주세요. 덩어리 크기는 얼마이며, 일반적인 작업 교대 시간에 시간당 실제로 벨트를 통과하는 덩어리 수는 몇 톤입니까? 이제 온도에 대해 알아보겠습니다. 대부분의 문의가 이 부분에서 누락됩니다. 배출 지점의 재료 온도와 적재 지점에서 1~2m 떨어진 지점의 벨트 온도를 알려주셔야 합니다. 두 온도 모두 유휴 상태가 아닌 정상 부하 상태에서 측정해야 합니다. 갱도의 주변 환경은 어떻습니까? 덮개에 기름, 지방, 산성 또는 알칼리성 물질이 닿습니까? 설치 장소가 지하인지 또는 분진 위험 지역인지도 알려주세요. 이 질문에 대한 답변 하나로 정전기 방지 및 난연성 구조가 필요한지 여부가 결정됩니다. 마지막으로, 벨트의 이력을 알려주세요. 지난 2년 동안 몇 개의 벨트가 고장났으며, 각각의 고장 위치는 정확히 어디였습니까?
공장에서 이러한 수치를 제공하면 샘플이 도착하기 전에도 일반적으로 고장 원인을 파악할 수 있으며, 벨트 문제와 설치 문제를 구분할 수 있습니다. 이는 기술적인 측면뿐만 아니라 상업적인 측면에서도 매우 중요합니다. 누구도 슈트 정렬 불량을 보완하기 위해 더 고급 벨트에 비용을 지불하고 싶어하지 않습니다.
사진 및 샘플
사진 세 장만 보내주시면 일주일 치 이메일 수고를 덜 수 있습니다. 낙하 지점을 촬영하실 때는 슈트가 프레임 안에 들어오도록 해 주세요. 그래야 자재가 실제로 어디에 떨어지는지 확인할 수 있습니다. 벨트 표면은 위에서 직접 촬영하고, 크기를 가늠할 수 있도록 줄자나 부츠를 함께 찍어 주세요. 가장자리 부분도 촬영해 주세요. 동일한 고장이 두 번 발생한 경우, 고장 부위에서 100mm 길이의 샘플을 채취하고, 라인에서 50m 떨어진 정상 지점에서도 100mm 길이의 샘플을 채취하여 각각 봉투에 담아 라벨을 붙여 보내주세요. 저희가 목록을 간결하게 유지하는 이유는 추측을 없애기 위한 것이지 서류 작업을 늘리기 위한 것이 아니기 때문입니다. 등급, 납기, 관련 서류에 대한 간단한 문의는 저희 사무실에서 처리해 드립니다. 자주 묻는 질문 페이지일상적인 벨트 선택 시 측정 관련 사항은 저희 개요에서 다루고 있습니다. 고온이 컨베이어 벨트 수명에 미치는 영향.
이 글에서 딱 한 가지 습관만 기억해야 한다면, 바로 측정하는 습관입니다. 모든 벨트의 설치 시 커버 경도를 기존에 톤수 기록에 적어 두십시오. 그리고 한 달에 한 번씩 두 번 측정하세요. 하나는 하중 지점에서 1~2m 떨어진 캐리 사이드에서, 다른 하나는 헤드 풀리에서 가장 먼 지점의 리턴 스트랜드에서 측정합니다. 해당 교대 근무 동안 통과한 톤수도 기록해 두세요. 이렇게 6개월 동안 측정하면 추세선을 얻을 수 있고, 추세선을 통해 향후 벨트 고장 발생 가능성을 단 5분 만에 판단할 수 있습니다. 저희가 판매하는 어떤 측정 도구도 연필보다 저렴하지는 않습니다.
14자주 묻는 질문
내열 벨트는 120°C에서 얼마나 빨리 노화됩니까?
대부분의 설비가 예상하는 것보다 훨씬 빠릅니다. 실제 120°C에서는 6~12개월 이내에 눈에 띄는 경화가 발생하고 2년 이내에 경도가 15포인트 이상 상승합니다. 정격 한계보다 10°C씩 높아질 때마다 이 시점까지 걸리는 시간이 대략 절반으로 줄어들기 때문에, 100°C로 표기된 벨트를 120°C에서 작동시키면 단순히 조금 일찍 고장나는 것이 아닙니다. 예상 수명의 약 4분의 1 정도에서 고장나는 것입니다. 그리고 일반적인 내열 등급의 벨트에서 이 수치가 사실이라면, 더 이상 벨트를 알아볼 필요가 없습니다. 벨트는 교체해야 할 부품이 아니었던 것입니다.
오일 미스트나 오일 방울이 발생하는 생산 라인에서 EPDM 컨베이어 벨트를 가동할 수 있을까요?
아니요, 6개월 만에 벨트 수명이 다하는 것을 감수할 수 없다면 안 됩니다. EPDM 컨베이어 벨트는 고온에는 적합하지만 탄화수소 오일에는 적합하지 않으며, 열 노화와는 반대로 파손됩니다. 벨트 표면이 팽창하고 연화되어 끈적거리는 상태가 되는데, 오일이 지속적으로 접촉할 경우 몇 주 안에 이러한 현상이 나타나는 것을 확인했습니다. 먼저 누출을 수리한 후, 오일이 묻은 부분에 CR 또는 NBR 재질의 벨트 커버를 씌우십시오. 만약 전체 라인이 고온이면서 오일이 묻어 있다면, 오일 샘플을 보내주시면 저희가 적절한 해결책을 제시해 드리겠습니다.
ISO 340 컨베이어 벨트 테스트와 MSHA 승인의 차이점은 무엇입니까?
차이점은 무엇일까요? 서로 경쟁하는 기준이 아니라, 서로 다른 질문에 답하는 기준입니다. ISO 340 이 시험은 실험실에서 화염을 가했을 때 벨트 샘플이 어떻게 거동하는지를 설명하며, 구매자들은 입찰에서 화염 시험을 거친 벨트를 지칭할 때 ISO 340 컨베이어 벨트라는 용어를 약어로 사용합니다. MSHA 승인은 다음과 같습니다. 30 CFR 파트 14 이는 지하 광산용 벨트에 대한 미국 승인으로, 특정 공장이 아닌 특정 제품에 대해 발행됩니다. 두 승인 모두 최대 사용 온도를 명시하지 않습니다. 또한 두 승인 모두 전도율 테스트를 대체하지 않습니다. ISO 284.
내화 벨트는 클링커 온도도 견딜 수 있습니까?
자동으로 보장되는 것은 아니며, 이는 클링커 생산 라인에서 가장 큰 비용 부담을 초래하는 요소 중 하나입니다. 난연성과 내열성은 별개의 특성이므로, 벨트가 완벽하게 유효한 난연 인증서를 보유하고 있더라도 90°C 벨트일 수 있습니다. 하지만 200°C의 고온 물질을 시간당 1,200톤씩 처리한다면 한 시즌 안에 벨트가 손상될 수 있습니다. 두 수치를 각각 별도로 서면으로 요청하고, 충격에 대한 내구성은 고무 재질의 문제가 아니라 벨트 구조의 문제라는 점을 기억하십시오. 더 두꺼운 외피, 내열성 카커스, 브레이커 플라이 등을 활용해야 합니다.
컨베이어 벨트에서 재료의 온도를 정확히 어디에서 측정해야 할까요?
두 곳, 둘 다 중요합니다. 배출구 또는 슈트에서의 자재 온도와 적재 지점에서 1~2m 떨어진 지점의 벨트 온도입니다. 이 지점은 열이 덮개로 전달될 만큼 충분히 멀리 떨어져 있으면서도 주변 공기에 의해 열이 다시 빠져나가기에는 충분히 가까운 거리입니다. 여기에 헤드 풀리에서 가장 먼 지점의 리턴 스트랜드 온도도 고려해야 합니다. 200m 길이의 밀폐된 갱도에서는 이 지점의 온도가 운반측 온도보다 10~15°C 정도 낮은 경우가 많습니다. 이 모든 것을 일반적인 톤수에서 고려해야 합니다. 빈 벨트는 아무런 정보도 제공하지 않습니다.
벨트를 교체하기 전에 경도가 어느 정도까지 상승하는 것이 허용됩니까?
설치 당시 수치보다 최대 15 쇼어 A 포인트 높은 수치는 지속적으로 모니터링한다면 일반적으로 허용 가능합니다. 하지만 15~20 포인트 사이는 교체를 고려해야 할 시점입니다. 이 구간은 커버가 한 번의 캠페인 기간 내에 갈라짐에서 심각한 균열로 이어지는 것을 확인할 수 있는 구간입니다. 20 포인트를 넘어서면 커버의 탄성 회복력이 대부분 손실되고, ±5 쇼어 A의 제조 공차 때문에 원래 수치를 기록해 두지 않으면 제대로 된 비교가 불가능합니다. 기준점이 없으면 비교도 할 수 없습니다.
고온 환경에 설치한 지 불과 4개월 만에 접합부가 파손된 이유는 무엇일까요?
4개월마다 문의받는 접합부 파손의 원인은 거의 대부분 세 가지이며, 다음 순서대로 점검해 보는 것이 좋습니다. 첫째, 접합부에 사용된 컴파운드가 벨트의 커버 컴파운드와 실제로 일치하는가? 다른 어떤 원인보다 고무 재질이 일치하지 않는 경우가 많은데, 이 경우 접합부는 양쪽 벨트와 다른 속도로 노화됩니다. 둘째, 경화 사이클이 내열성 컴파운드가 아닌 일반 컴파운드에 맞춰 설정되었는가? 셋째, 접합부가 벨트에서 가장 뜨거운 부분, 즉 하중 지점에서 2m 이내에 위치해 있는가? 마지막 경우는 접합 자체의 문제라기보다는 배치 문제입니다. 접합부를 옮기는 것이 더 튼튼한 접합부를 만드는 것보다 비용이 저렴합니다.
분진 위험이 있는 이송 시설에 정전기 방지 컨베이어 벨트가 필요할까요?
일반적으로 그렇습니다. 가연성 물질이고 해당 구역이 정전기 방지 구역으로 지정된 경우입니다. 정전기 방지 컨베이어 벨트는 표면에 전하가 축적되지 않도록 설계되었으며, 대부분의 규격에서 요구하는 기준은 새 벨트의 표면 저항이 약 300MΩ 미만이라는 것입니다. 하지만 이 수치는 영구적이지 않습니다. 먼지 축적, 마모, 전도성 표면층의 서서히 손실되는 현상 등으로 저항이 증가하며, 먼지가 많은 이송 시설에서는 18개월 이내에 이 기준치를 초과하는 벨트도 있습니다. 따라서 주기적으로 재검사를 실시해야 합니다. 납품일자 인증서에는 해당 연도에 대한 내용은 나와 있지 않습니다.
표면이 부풀어 오른 벨트를 다음 가동 중단 때까지 계속 작동시켜도 될까요?
일반적으로는 가능하지만, 몇 가지 조건이 있으며, 첫 번째 조건은 절대 양보할 수 없습니다. 기포가 발생한 부분을 표시하여 다음 근무조에서 기포가 커지는지 확인할 수 있도록 하십시오. 매 근무조마다 가장자리에 균열이 생기기 시작하는지 확인하고, 기포가 충격 지점 아래에 있으면 즉시 하역하십시오. 운반면에 세척수가 닿지 않도록 하십시오. 세척수가 기포를 악화시키는 원인이 됩니다. 또한 기포를 잘라내고 덧붙이는 것은 절대 금지입니다. 수리 부위가 습기를 가두어 한 달 안에 다시 기포가 발생합니다. 기포가 접합부를 덮거나 본체까지 벌어지면 가동 중단이 불가능하므로 교체 계획을 세워야 합니다.
