셰브론 컨베이어 벨트 고장 유형: 근본 원인 및 현장 해결 방법

셰브론 벨트는 단 한 번의 작업 교대 만에 고장 나는 경우가 드뭅니다. 벨트는 단계적으로 고장이 발생하는데, 작업장 통로에서 윗면만 보면 알아차리기 어렵습니다. 미세한 균열이 벨트의 리브 밑부분에서 벌어지기 시작하고, 그 균열이 옆으로 퍼져나가 다음 트로핑 아이들러 아래로 파고들면서, 6주 후 42°C의 클링커 작업장에서 작업자들이 이송 슈트에서 갈고리로 리브 조각들을 건져내게 됩니다. 우리는 셀 수 없이 많은 프로파일 벨트를 바로 그런 상황에서 가동 중지시켰고, 거의 모든 경우에 고장의 원인은 벨트에 수개월 동안 그대로 남아 있었습니다. 아무도 벨트의 길이를 측정하지 않았던 것입니다.

이 페이지는 벨트 선택 단계가 아닌 진단 단계에 초점을 맞추고 있습니다. 이미 셰브론 벨트, 사이드월 벨트 또는 포켓 벨트를 사용하고 있는 유지보수 엔지니어, 공장 설계 담당자 및 구매 담당자를 대상으로 하며, 다음 가동 중단 기간이 끝나기 전에 "이 손상은 패치로 해결할 것인가, 패턴 변경으로 해결할 것인가, 아니면 새 벨트로 교체할 것인가?"라는 질문에 대한 답을 찾아야 합니다. 아래에서는 채석장, 시멘트 공장, 석탄 공장 및 터미널에서 가장 흔하게 발생하는 고장 유형, 단순한 문제와 심각한 문제를 구분하는 측정 기준, 그리고 실제로 효과가 있는 현장 수리 방법을 확인할 수 있습니다. 아직 구매 단계라면, 저희의 다른 자료부터 살펴보시기 바랍니다. 셰브론 벨트 종류, 등급 및 선택 가이드패턴 선택이 여기에 설명된 실패의 약 절반을 결정하기 때문입니다.

01프로파일 벨트가 평벨트와 다르게 고장나는 이유는 무엇일까요?

평벨트에서는 벨트 본체가 하중을 견디는 역할을 하고 커버는 단순히 이를 보호하는 역할을 합니다. 하지만 이 본체에 고무 리브를 가황 처리하면 표면에서 5~25mm 높이로 솟아오른 보강재들이 만들어지는데, 이 보강재 하나하나가 응력 집중점이 됩니다. 리브와 커버가 만나는 필렛 부분의 변형률은 벨트 본체의 일반적인 변형률과 다릅니다. 대부분의 경우 리브 뿌리 부분의 국부 변형률은 리브 사이의 평평한 부분의 변형률보다 2~4배 더 높게 측정되며, 이 비율이 프로파일 벨트의 파손 양상을 결정짓는 주요 요인입니다.

세 가지 결과가 뒤따르며, 이는 셰브론 벨트 또는 사이드월 벨트의 점검 체크리스트가 일반 벨트의 체크리스트와 전혀 다른 이유를 설명합니다. 고무 컨베이어 벨트 폭이 동일한 벨트에서 발생하는 문제점은 다음과 같습니다. 첫째, 상부 커버가 고르지 않게 마모됩니다. 리브의 어깨 부분에 마모가 집중되고, 그 사이의 평평한 부분은 마모가 덜합니다. 둘째, 클리너 블레이드, 스커트 고무, 심지어 리턴 아이들러까지 20mm의 단차가 있는 표면에 닿게 되어 ​​기계적 간섭이 그 자체로 고장 원인이 됩니다. 셋째, 손상이 풀리와 하중 구조에 맞춰 반복적으로 발생하는 영역에 집중되기 때문에, 증상만 해결하는 수리 후에도 동일한 벨트 위치에서 다시 고장이 발생합니다.

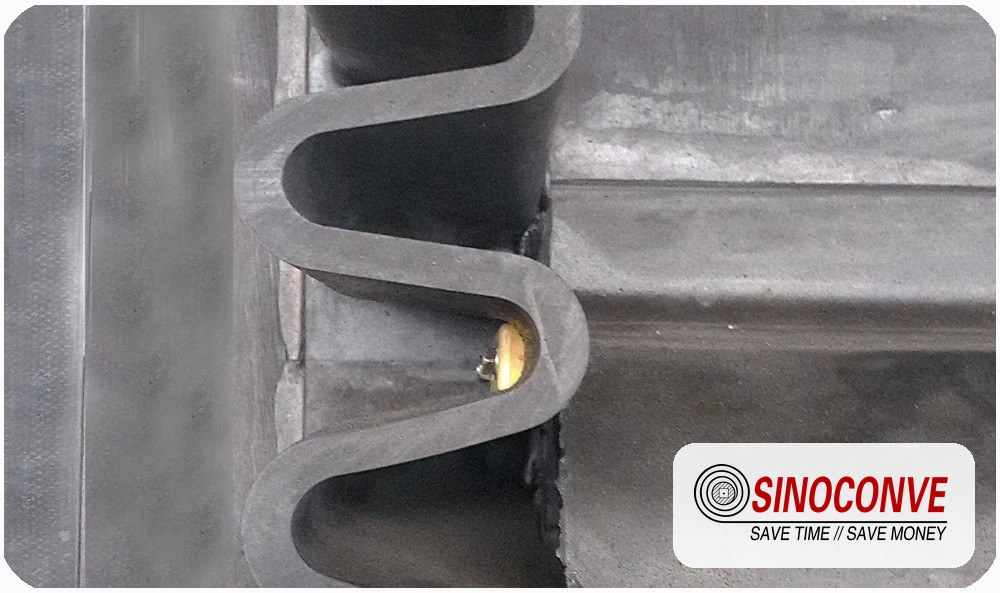

측벽 벨트는 두 번째 접합부 유형을 추가합니다. 골형 측벽은 벨트 가장자리를 따라 접착되고, 가로 클리트는 바닥을 가로질러 접착되므로, 포켓 벨트 또는 엘리베이터 벨트는 실제로 수백 미터에 달하는 접착 이음매가 둘러싸고 있는 복합 구조입니다. 이러한 구조에서 발생하는 고장은 일반적으로 커버 고장이 아닌 이음매 고장입니다. 컨베이어 벨트 제조업체 우리는 평평한 몸체와 윤곽이 잡힌 상판을 모두 제작하는데, 이는 진단에 유용합니다. 예를 들어, 갈비뼈 뿌리가 찢어지면서 고무 조각이 바닥에 그대로 붙어 있다면, 접합부는 양호했지만 하중 때문에 파손된 것입니다. 반대로 갈비뼈가 벗겨지면서 먼지가 묻은 윤기 나는 자국이 남는다면, 접합부는 애초에 제대로 만들어지지 않았던 것입니다.

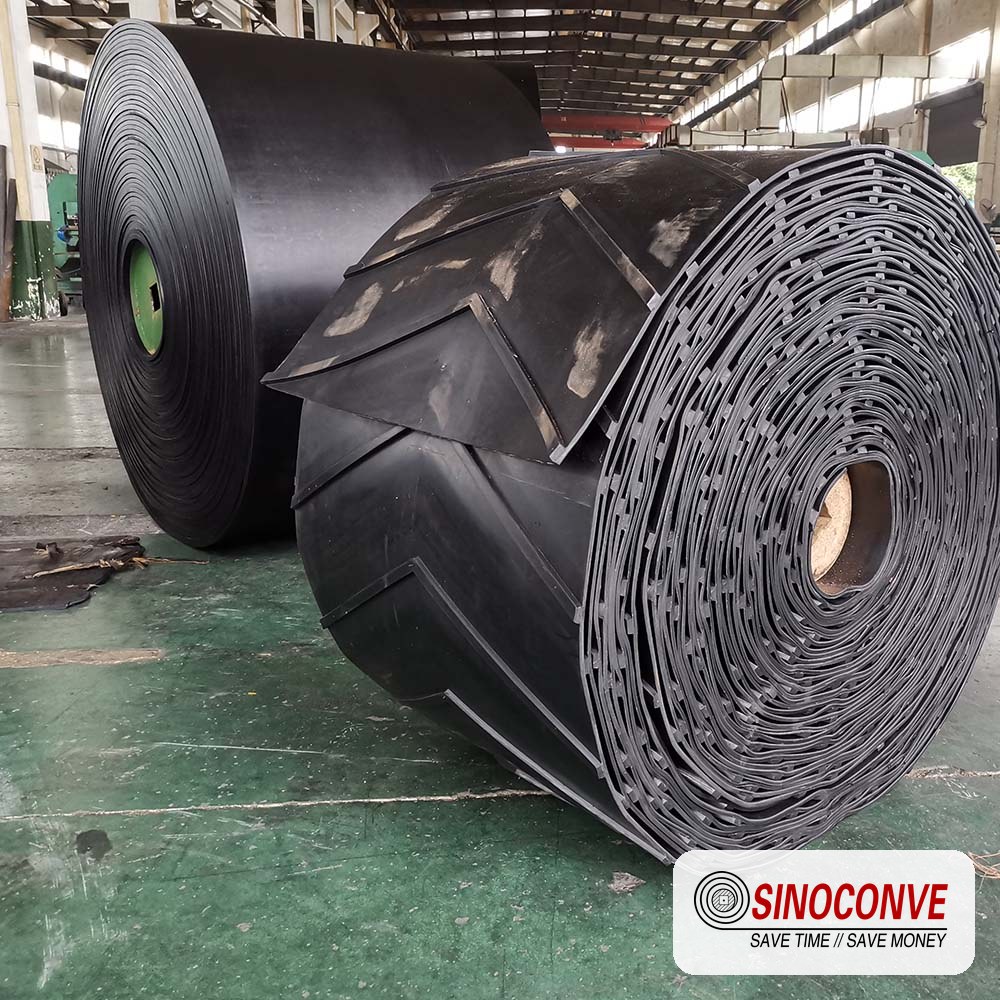

사용 전의 셰브론 모양 성형 컨베이어 벨트입니다. 리브 면이 아닌 리브 뿌리 부분의 필렛이 하중 전달 경로임을 주목하십시오.

02현장 진단 절차 (단계별)

벨트를 빼내는 것부터 시작하지 않습니다. 벨트가 작동하는 모습을 관찰하는 것부터 시작합니다. 이 글에서 설명하는 고장의 약 3분의 1은 벨트가 움직이는 동안에만 눈에 보이는 흔적을 남기기 때문입니다. 예를 들어 벨트 끝부분이 스커트 보드에 마찰되거나, 스크레이퍼 날이 리턴 롤러에서 벨트를 들어 올리거나, 헤드 풀리를 지나면서 끊어지는 접합부 등이 있습니다. 생산 라인을 먼저 멈추면 이러한 흔적은 장력과 함께 사라집니다.

실행한 다음 중지하고 매핑하세요.

설비에서 허용하는 경우, 벨트에 정상 하중을 가한 상태에서 양쪽 측면 전체 길이를 따라 걸어보세요. 하중 지점에서 소리를 들어보세요. 그런 다음 작업을 중단하고 벨트를 잠근 후, 손상 부위를 개수가 아닌 위치별로 기록하세요. 왼쪽 또는 오른쪽 가장자리, 운반측 또는 복귀측, 그리고 테일 풀리에서 떨어진 거리(미터)를 기록하세요. 손상 목록보다 고장 지도가 훨씬 유용합니다. 200m에 걸쳐 세 개의 리브가 찢어진 것은 마모 및 패턴 문제입니다. 하지만 6m 이내의 동일한 구간에서 세 개의 리브가 찢어진 것은 하중 또는 풀리 형상 문제이며, 커버 컴파운드를 교체해도 해결되지 않습니다.

우리가 보고서에 넣은 내용

모든 검사는 동일한 11가지 수치와 평가 항목으로 마무리되므로, 6개월 후 기술자가 동일한 기준으로 비교할 수 있습니다. 리브 높이는 프로파일에 따라 5, 10, 15, 20 또는 25mm로 명시된 값과 비교하여 깊이 게이지 또는 리브 위에 놓인 직선자를 사용하여 측정합니다. 커버 두께는 단면당 세 지점(크라운, 리브 숄더, 리브 사이의 평평한 부분)에서 검사합니다. 경도 또한 측정 항목에 포함됩니다. 프로파일 고무 벨트의 일반적인 사용 범위는 쇼어 A 55~65이며, 시운전 이후 경도가 8포인트 상승했다면 재질이 경화되어 마모 위험이 아닌 균열 위험이 높아졌음을 의미합니다.

우리가 측정하는 것	기구	일반적인 건강 수치	조치 임계값
갈비뼈/쉐브론 높이	깊이 측정기 또는 직선자	원래 수치의 15% 이내	손실률이 30% 이상인 경우 패턴을 다시 선택하세요.
갈비뼈 뿌리 균열 길이	균열 눈금, 1mm 간격	균열 길이가 5mm를 넘지 않습니다.	25mm 이상 또는 사체를 관통함
갈비뼈 어깨 부분의 피복 두께	초음파 측정기	명목상의 70% 이상	브레이커 플라이가 드러날 정도로 얇습니다.
덮개 경도	쇼어 A 경도계	55–65 쇼어 A	취임 이후 8포인트 이상 상승
측벽 베이스 본드 라인	사광등 아래에서의 시각적 관찰	연속적이며 그림자가 없습니다.	눈에 보이는 구멍이나 습기 얼룩
클리트 피치 간격	10피치 이상 줄자로 측정	공칭값(200/300/400mm)에서 3mm 이내	접합부에서 피치가 늘어나거나 뭉쳐짐
접착력 검사(파괴 검사)	200mm 절단 시료에 대한 박리 시험	채권 가격은 원래 사양에 근접합니다.	원래 값의 절반 이하

저 표에 대해 두 가지를 강조할 필요가 있습니다. 프로파일 벨트에서 초음파 검사를 하는 것은 까다롭습니다. 벨트의 돌기 부분이 변환기의 신호를 산란시키기 때문입니다. 따라서 평평한 부분에서는 피복 두께를 측정하고, 돌기 부분의 가장자리는 숙련된 작업자가 육안으로 판단합니다. 또한 접착력 테스트에는 200mm 길이의 벨트 조각이 소모되므로, 박리가 이미 눈에 띄게 나타난 경우에만 샘플을 채취합니다. 이는 확인 테스트이지, 조사 도구가 아닙니다.

지역 상점을 통해 벨트를 구매하는 경우 컨베이어 벨트 유통업체납품 서류에 원래 리브 높이와 커버 콜아웃을 서면으로 기재해 달라고 요청하십시오. 기준선 없이 진단하는 것은 추측에 불과하며, 리브의 원래 높이가 15mm인지 20mm인지 아무도 기억하지 못해서 멀쩡하게 사용할 수 있는 프로파일을 교체하는 공장을 두 번이나 봤습니다. 이전 셰브론 벨트 공급업체의 서류가 송장까지만 기재되어 있어서 공장에서 벨트를 두 개 연속으로 교체하는 경우도 두 번이나 봤습니다. 또한 유능한 사람이 무엇을 하는지 아는 것도 도움이 됩니다. 컨베이어 벨트 공급업체 프로파일 벨트와 함께 프로파일 도면, 복합 경도, 커버 등급, 접합 방식 및 설계 리브 높이를 제공해야 합니다. 컨베이어 벨트 공장 셰브론 주문에 필요한 네 가지 품목을 생산할 수 없는 업체는 급경사 라인에 장기적인 파트너로 적합하지 않습니다.

03고장 모드 1: 뿌리 부분에서 리브가 찢어짐

이것은 전형적인 셰브론 파손 사례이며, 생산 라인을 중단시키는 원인이 됩니다. 리브 자체는 대개 손상되지 않은 상태입니다. 문제는 리브를 덮개에 연결하는 필렛 부분이 떨어져 나간 것인데, 이 필렛이 절단되면 리브는 표면 마찰력만으로 간신히 붙어 있다가 스크레이퍼나 슈트 립에 의해 벨트가 고속으로 회전하면서 떨어져 나가게 됩니다.

첫 번째 균열이 시작되는 곳

하중을 받는 쪽의 리브 상류면, 고무가 상부 커버로 휘어지는 지점을 살펴보십시오. 대부분의 경우 균열은 이 접점에서 시작되며, 벨트가 풀리 위로 휘어질 때만 벌어지는 2~4mm 정도의 작은 틈으로 시작됩니다. 벨트가 작동 중일 때는 이 틈이 잘 보이지 않습니다. 장력이 줄어든 상태로 멈춰 있을 때도 마찬가지입니다. 따라서 벨트에 장력을 가하고, 가능하면 휘어진 부분이 풀리 위로 드러나도록 하여 점검해야 합니다. 얇은 게이지나 스크라이버로 틈을 살짝 건드려 보십시오. 틈이 5mm보다 깊으면 페인트로 위치를 표시하고 줄자를 대고 사진을 찍어 다음 점검 시 틈이 더 커졌는지 여부를 측정할 수 있도록 하십시오.

25mm 선과 3개의 눈금이 있는 자

모든 벨트 파손이 벨트 교체를 의미하는 것은 아니며, 유지보수팀은 너무 일찍 또는 너무 늦게 교체하는 경향이 있습니다. 이러한 기준은 현장에서 우리가 사용하는 기준이며, 여러 차례의 캠페인을 통해 그 효과가 입증되어 이제는 점검 절차에 명시되어 있습니다.

늑골 뿌리 상태	기계적으로 무엇을 의미하는가	현장 활동	일반적인 간격
미세한 갈라짐, 5mm 미만, 갈비뼈 한두 개	도축된 생선 부위만 사용하며, 도체는 사용하지 않습니다.	표시하고, 사진을 찍고, 다시 검사하세요.	500 운전 시간마다
5~25mm 크기의 분리된 갈비뼈 모양 구조물로, 한쪽 면은 여전히 ​​붙어 있습니다.	뿌리 부분의 국소 피로	열가황 처리된 필렛 수리 또는 리브 교체	2주 안에 준비하세요
25mm 이상, 또는 1m 창 안에 3개 이상의 갈비뼈가 있는 경우	구역 수준의 과부하이지, 무작위적인 피해가 아닙니다.	2~3m 길이의 벨트 구간을 교체하고 하중 발생원을 찾으십시오.	다음 예정된 목적지
균열이 원단 층이나 골격의 불룩한 부분에 도달합니다.	도축된 사체의 완전성이 손상되었습니다.	벨트 전체 교체 및 접합부 점검 계획 수립	4주 이내, 매주 모니터링

뿌리 파열의 원인: 세 가지 주요 요인

첫 번째 원인은 풀리 직경입니다. 20mm 리브가 있는 프로파일 벨트는 풀리에서 실질적으로 더 두꺼운 벨트처럼 작동하며, 평벨트에 맞춰 설계된 헤드 또는 테일 풀리는 매 회전마다 리브 뿌리를 과도하게 구부리게 합니다. 수십만 번의 굽힘 주기 후, 필렛은 피로 계산에서 예측되는 지점에서 정확히 파손됩니다. 두 번째 원인은 장력 조절 이동 거리입니다. 스트로크 끝부분 근처에서 작동하는 중력식 장력 조절 장치는 느슨한 복귀 구간을 만들어 벨트가 찰싹거리고 리브가 아이들러에 충격을 가하게 합니다. 세 번째 원인은 많은 사람들이 논쟁하는 부분인데, 바로 적재 구간에서의 과도한 벨트 속도입니다. 대략 3m/s 이상의 속도에서 셰브론 벨트는 적재 지점에서 자재를 운반하는 대신 튕겨내기 시작하며, 튕겨 나온 덩어리의 충격이 리브 뿌리에 직접 가해집니다. 대부분의 경우, 프로파일 벨트의 실제 작업 속도는 1.0~3.5m/s 범위이며, 이보다 높은 속도에서는 슈트 설계에 특히 주의해야 합니다.

04고장 모드 2: 클리트 마모 및 리브 높이 손실

점진적인 마모는 아무도 보고하지 않는 고장 모드입니다. 왜냐하면 아무것도 부러지지 않기 때문입니다. 벨트는 그저 제 기능을 멈출 뿐입니다. 18도 경사를 따라 올라가던 미세한 자재들이 다시 아래로 굴러떨어지기 시작하고, 작업자들은 되돌아오는 자재 더미를 퍼 담기 위해 두 번째 사람을 고용합니다. 결국 누군가는 라인이 설계 용량의 60% 수준으로 가동되고 있다는 것을 알아차립니다. 그동안 작업장 밖에서 보면 벨트는 멀쩡해 보입니다.

30% 법칙

벨트의 하중이 가해지는 1/3 부분에서 각 리브 면당 세 곳에서 리브 높이를 측정하고 원래 규격과 비교하십시오. 리브 높이가 30% 이상 감소하면, 리브가 형성하는 재질 포켓이 경사면에서 하중을 지탱하기에 너무 얕아져 고정력이 급격히 떨어집니다. 15mm 리브가 10mm로 마모된 경우에도 여전히 견고해 보일 수 있지만, 규격에 맞는 포켓 부피의 2/3만 지탱하고 있는 것입니다. 50% 이상 감소하면 남은 커버 두께와 관계없이 더 이상 마모로 간주하지 않고 벨트가 기능적으로 수명을 다한 것으로 처리합니다. 이 경우 연마를 통해 상부 커버를 재생하는 것은 불가능합니다. 현장에서 리브를 재가공한다고 해서 성형 또는 열가황 처리된 프로파일과 동일한 접착력을 기대할 수는 없습니다.

어깨부터

마모는 고르게 발생하지 않습니다. 하중을 받는 쪽의 가장 앞쪽 모서리인 리브 숄더는 리브 크라운이 1mm 마모될 때마다 2~3mm씩 마모됩니다. 이는 리브 숄더가 가장 가파른 각도로 하중을 받아 마모가 가장 먼저 발생하기 때문입니다. "숄더는 마모되었지만 크라운은 여전히 ​​날카로운" 마모 패턴은 정상적인 마모 양상이며, 이는 컴파운드 선택의 문제임을 나타냅니다. 벨트 전체에 걸쳐 한쪽으로만 마모되는 패턴은 트래킹 문제이며, 이는 다른 유형의 고장으로 어떤 컴파운드도 해결할 수 없습니다. 고실리카 및 경암 환경에서는 일반적으로 내마모성이 더 높은 커버 등급을 사용하고, 프로파일이 허용하는 경우 리브 높이를 약간 낮추고 베이스를 넓힙니다. 베이스 폭이 넓어지면 충격이 분산되고, 리브 높이가 낮아지면 지렛대 효과가 줄어듭니다. 채석장 작업에 적합한 내마모성 덮개 선택 가이드 채점 방식에 대한 자세한 내용을 다룹니다.

작업대 외부의 경도

대부분의 프로파일 고무 벨트는 55~65 Shore A 범위의 경도를 권장하며, 이 수치는 목표치가 아니라 장단점이 있는 값입니다. 50 Shore A처럼 경도가 낮은 벨트는 날카롭고 각진 바위에 부딪혔을 때 벨트 가장자리의 마모가 더 빨리 진행됩니다. 반대로 70 Shore A 이상으로 경도가 높은 벨트는 마모에는 강하지만, 추운 날씨나 풀리 크기가 작을 경우 가장자리에서 균열이 발생하기 시작합니다. 추운 지역에서 작업하는 경우, 저온에서도 유연한 재질을 사용하는지 문의하고, 여름철 상온에서 측정한 경도계 수치에 의존하기보다는 ASTM D573 규격의 열 및 노화 데이터를 참고하여 저온에서의 특성을 확인하는 것이 좋습니다.

05고장 모드 3: 클리트와 커버 사이의 박리

박리는 접착 불량의 일종이며, 벨트의 이력보다 제조 과정이 훨씬 더 중요한 고장 유형입니다. 프로파일 벨트는 완성된 커버에 고무 리브를 경화시켜 제작되는데, 이 접합면의 품질은 컨베이어 벨트가 아닌 프레스 공정에서 결정됩니다. 바로 이러한 이유 때문에 벨트 구매 시 접합 및 프로파일링 방식을 서면으로 명시하도록 요구하는 것입니다. 산업용 컨베이어 벨트 프로파일링 적용 사례: 열가황 성형 리브와 접착식 리브는 창고 사진상으로는 동일해 보입니다.

공장 접착 손실과 현장 노화 비교

사진상으로는 비슷해 보이지만 실제로 만져보면 전혀 다릅니다. 제조 과정에서 발생한 접착 불량은 벨트 바닥면에 매끄럽고 마찰이 적은 자국이 남고, 그 사이에 먼지나 활석 가루가 끼어 있는 형태로 벗겨지며, 뜨거운 물질이 닿지 않은 부분을 포함하여 벨트 전체 길이에 걸쳐 손상이 나타납니다. 반면, 현장 열 노화는 정반대의 현상을 보입니다. 벨트가 차가운 부분에서는 접착이 유지되지만, 뜨거운 부분, 특히 뜨거운 클링커나 소결토 배출구에서 몇 미터 이내의 이송측에서만 접착이 풀리고, 노출된 고무 바닥면은 단단하고 약간 갈라져 있습니다. 핵심은 손상 분포입니다. 라인의 차가운 끝부분을 포함하여 네 지점에서 샘플을 채취하여 비교해 보십시오.

물어볼 만한 껍질 수치

성형된 리브와 커버 사이의 접착력은 재질 및 구조에 따라 일반적으로 7~12 N/mm 범위로 표기되며, 원래 사양의 절반 이하로 측정되면 외관상의 문제가 아니라 구조적인 문제일 가능성이 높습니다. 주문 단계에서 공급업체에 해당 값을 문의하십시오. 이미 사용 중인 벨트의 기준값이 없는 경우, 벨트의 차갑고 손상되지 않은 부분에서 200mm 샘플을 잘라내어 깨끗하게 보관한 후, 커버와 카커스 사이의 접착력과 리브와 커버 사이의 접착력을 모두 테스트하십시오. 리브 접착력이 카커스 접착력보다 현저히 약하다면, 처음부터 프로파일 자체가 약한 연결 고리였던 것입니다. 이는 단순히 패치를 붙이는 것으로 해결할 수 있는 문제가 아니라, 벨트 공급업체에 생산 관련 질문을 해야 하는 사안이며, 셰브론 벨트 공급업체라면 기억에 의존하기보다는 생산 기록을 통해 답변할 수 있어야 합니다.

해결 방법, 그리고 굳이 신경 쓰지 않아도 되는 경우

작은 박리 부위(예: 100~200mm 이상 들뜬 리브 모서리)는 건전한 고무 부분까지 잘라내고 세척, 프라이머 도포 후 열처리 보수 패치로 재경화시키면 주변 접착 상태가 양호할 경우 잘 고정됩니다. 하지만 여러 개의 리브가 연속적으로 들뜬 큰 박리는 거의 고정되지 않습니다. 파손이 벨트의 접합선을 따라 진행되어 보수하더라도 균열 끝부분만 이동할 뿐이기 때문입니다. 5개 이상의 리브가 연속적으로 들뜬 경우에는 보수 작업을 중단하고 새 제품을 선택해야 합니다. 이때 벨트가 열가황 프로파일인지 접착식 액세서리인지 다시 한번 확인하는 것이 좋습니다. 이 질문에 대한 답변은 해당 업체에서 다시 구매할지 여부를 결정하는 중요한 요소가 됩니다.

06고장 모드 4: 잘못된 추적 및 한쪽으로 치우친 갈비뼈 씹기

트래킹 불량은 드물게 질병의 원인이 됩니다. 작은 문제가 다른 곳에서 발생하여 결국 벨트 리브 파손으로 이어지는 원인이 되는 것입니다. 프로파일 벨트는 평벨트와 달리 구조적인 이유로 트래킹이 불량합니다. 리브와 측벽이 벨트를 따라 유효 단면적을 변화시키고, 프로파일의 횡방향 비대칭은 벨트가 작동할 때 측면으로 당기는 힘을 발생시킵니다. 3mm라도 직각이 아닌 이음매로 셰브론 벨트를 사용하면 모든 리브의 바깥쪽 가장자리가 연필깎이에 갈린 연필처럼 깎여 나가는 것을 볼 수 있습니다.

마모선 읽기

장갑을 낀 손으로 벨트 가장자리를 문질러 보고 커버가 마모된 부분을 살펴보세요. 한쪽 가장자리를 따라 10~15mm 너비의 줄무늬가 있고, 리브 피치와 같은 간격으로 커버가 마모되었다면 벨트가 구조물에 닿고 있다는 뜻입니다. 이는 대개 정렬이 어긋난 아이들러, 휘어진 스트링거, 또는 내려앉은 스커트 보드 때문입니다. 항상 같은 20m 구간에서 시작하고 끝나는 마모 패턴은 벨트보다는 구조물에 문제가 있음을 나타내며, 이 경우 벨트를 새로 구입하는 대신 아이들러를 레이저 정렬하고 스커트 고무를 재조정하는 것이 올바른 해결책입니다. 어떤 공장에서는 실제 문제가 헤드 풀리와 12mm 어긋난 테일 풀리였는데도 4,000달러짜리 프로파일 벨트를 세 번이나 교체한 사례를 본 적이 있습니다. 어떤 벨트도 그런 상태를 견딜 수 없습니다.

경사가 가파른 구간에서 한쪽으로 치우친 리브 손상에는 또 다른 숨겨진 원인이 있습니다. 바로 자재 흐름입니다. 마모 라이너를 교체하고 초크를 점검하지 않으면 배출구가 벨트 중심선에서 300mm 벗어나게 배출될 경우, 자재가 한쪽으로 쏠리게 되고, 그쪽 면이 트로핑 아이들러 아래로 더 낮게 흐르면서 영구적인 트래킹 편향과 한쪽 리브 마모가 발생합니다. 두 가지 증상이 모두 나타나는 원인은 하나입니다. 먼저 배출구를 점검한 다음 구동 장치를 살펴보십시오. 저희 비교 자료를 참고하세요. 프로파일 벨트와 평벨트의 차이점 및 각각의 생산 라인에서의 작동 방식 정렬 불량을 유발하는 구조적 차이점을 자세히 설명하고 있으므로, 프로필 자체가 문제라고 단정하기 전에 읽어볼 가치가 있습니다.

07고장 모드 5: 역류, 반환측 축적 및 세척제 간섭

구매자들이 놀라는 고장 유형은 바로 벨트 손상입니다. 벨트를 보호해야 할 장비 자체가 손상을 일으키기 때문입니다. 평벨트에서는 스크레이퍼 날이 매끄러운 고무 표면을 따라 움직입니다. 하지만 셰브론 벨트에서는 같은 날이 2.5m/s의 속도로 움직이는 15mm 너비의 리브들을 만나게 되는데, 날의 설정에 따라 세 가지 현상이 발생합니다. 설정이 너무 약하면 날이 리브 위를 지나가면서 벨트 뒷면에 잔여물을 남겨 벨트 끝부분을 다지게 합니다. 설정이 너무 강하면 날이 리브에 파고들어 뿌리 부분을 깎아냅니다. 적절한 릴리프와 충분히 단단한 마운트로 설정하면 특정 패턴과 피치에 맞춰 설정된 경우에만 제대로 작동합니다.

일반 칼날이 나무토막을 뜯어내는 이유는 무엇일까요?

텅스텐 팁이 달린 메인 스크레이퍼는 일정한 날과 벨트 각도를 유지하고, 날 끝단에 가해지는 하중을 제어하도록 설계되었습니다. 일반적으로 날 부분당 수십 뉴턴의 하중이 가해집니다. 하지만 벨트의 리브에 부딪히면 유효 간섭 하중이 리브 높이만큼 갑자기 증가하는데, 이는 경사로형 하중이 아닌 계단형 하중입니다. 고무 재질의 스크레이퍼가 이 하중을 어느 정도 흡수하지만, 결국 마운트가 피로해지면서 날 끝이 벨트에 파고들어 리브의 어깨 부분을 깎아내기 시작합니다. 이러한 손상은 벨트 전체 길이에 걸쳐 리브를 가로지르는 깨끗하고 균일한 절단면처럼 보입니다. 이는 국부적인 충격 손상과는 완전히 다릅니다. 스크레이퍼가 리브를 균일하게 깎아내는 경우, 벨트를 교체하는 것보다는 더 깔끔한 설계 개선이 해결책입니다.

리턴 측 누적과 그 비용

프로파일 벨트의 캐리백은 단순한 기하학적 이유로 평벨트보다 훨씬 심각합니다. 두 개의 리브 사이의 공간에 긁어내지 않고 그대로 남아 있는 물질이 쌓이기 때문입니다. 폭 1,200mm의 벨트가 시간당 900톤의 유량을 처리하고 6mm의 잔류층이 쌓인 경우, 매 시프트마다 엄청난 양의 미세 입자가 테일 풀리로 되돌아와 리턴 스트랜드를 막고 풀리 래깅을 마모시키며 결국 테이크업 장치를 오염시킵니다. 우리는 이를 추정하는 대신 측정합니다. 1m 길이의 리턴 벨트를 브러시로 쓸어내어 물질의 무게를 측정합니다. 벨트 1m당 약 1kg 이상의 물질이 검출되면 클리너 점검이 필요합니다. 프로파일 벨트의 일반적인 해결책으로는 리턴 스트랜드에 회전 브러시 클리너를 설치하거나, ​​테일 풀리 앞에 리턴 플라우를 설치하는 것, 그리고 점착성이 심한 작업의 경우 1차 클리닝 기능을 블레이드의 릴리프 폭이 더 넓은 2차 위치로 옮기는 것 등이 있습니다. 벌크 터미널에서도 이와 유사한 문제가 발생하며, 이에 대한 자세한 내용은 관련 기사에서 다룹니다. 대량 터미널에서의 급격한 이송, 유출 및 벨트 선택 선박 적재 작업에 더욱 특화됩니다.

벨트 속도 구동 캐리백

컨베이어 벨트의 잔류물은 속도에 비례하여 증가하지 않습니다. 벨트 속도를 두 배로 늘리면 벨트 헤드에서 튕겨 나가는 잔류물의 양도 대략 두 배가 되지만, 스크레이퍼가 사용할 수 있는 체류 시간이 줄어들고 슈트 내부의 난류가 증가합니다. 프로파일 벨트의 속도가 약 2.5m/s를 초과하면 잔류물은 단순한 관리 문제가 아니라 구조적인 문제로 발전하기 시작합니다. 만약 생산 라인이 1.6m/s에 맞춰 설계되었는데 공정팀에서 생산량 증대를 위해 조용히 3.0m/s까지 속도를 높였다면, 벨트 리브 손상과 헤드 풀리 아래에서의 잔류물 유출은 같은 문제로 이어질 가능성이 높습니다. 도매 컨베이어 벨트 표준 속도 등급을 기준으로 구축된 프로그램이라고 해서 이 벨트를 계속 빠른 속도로 작동시킬 이유는 없습니다. 프로파일 벨트는 이전에 사용하던 평벨트보다 작동 범위가 좁습니다.

08파손 모드 6: 바닥면 측벽 골형 균열

골형 측벽 벨트는 눈에 잘 띄지 않다가 값비싼 고장이 발생할 때 비로소 문제가 드러납니다. 고무 벨로우즈가 벨트 가장자리에 접착된 골형 베이스는 벨트가 풀리를 감을 때마다 완전한 압축-신장 사이클을 겪습니다. 즉, 굽힘 부분의 안쪽은 닫히고 바깥쪽은 열립니다. 120mm 측벽 벨트를 500mm 풀리에서 2m/s의 속도로 작동시키면 이 베이스는 한 달에 수십만 번 휘어집니다. 고무 피로는 미스터리가 아니라 산술적인 문제입니다.

균열이 어떻게 생겼는지, 그리고 무엇이 아닌지

벨트의 골을 따라 평행하게 나타나는 어두운 선이나 미세한 균열을 찾아야 합니다. 이러한 균열은 일반적으로 하중을 받는 쪽 골이 바닥과 만나는 지점에서 시작됩니다. 종종 볼트 자국으로 오인되기도 합니다. 검사 방법은 간단합니다. 손으로 골을 구부려 선이 벌어졌다 닫히는지 확인합니다. 볼트 자국은 선의 너비가 변하지 않습니다. 선이 벌어지면 피로 균열이며, 접합 부위가 깊숙이 파고든 것입니다. 그대로 두면 결국 이음매 안쪽과 연결되고, 미세한 재료 조각이 균열 속으로 들어가면서 접합선이 벨트를 따라 점진적으로 파손됩니다. 벨트 측벽 높이는 일반적으로 40mm, 60mm, 80mm, 120mm로 표기되며, 측벽 높이가 높을수록 해당 부위의 굽힘 모멘트가 커집니다. 따라서 풀리 크기가 작은데 측벽 높이가 120mm인 것은 설계상의 문제이지, 단순히 운이 나쁜 것이 아닙니다.

균열 발생 속도를 결정하는 두 가지 요소가 더 있습니다. 첫째, 온도입니다. 주변 온도가 25°C일 때는 문제가 없는 벽체도, 공장에서 저온 자재를 사용하거나 밤에 영하로 떨어지는 경우 일주일 만에 부서지기 쉽고 균열이 생길 수 있습니다. 따라서 이러한 조건에서는 저온에서도 유연한 소재를 사용하는 것이 좋습니다. 둘째, 볼트 체결 방식과 열가소성 방식의 차이도 중요합니다. 열가소성 골판형 벽체는 이음매 없이 매끄럽게 이어지는 반면, 기계식 볼트 체결 벽체는 체결 구멍이 일렬로 이어져 균열이 발생하기 쉽습니다. 대부분의 급경사 구조물에는 바닥까지 열가소성 처리된 벽체를 사용하며, 관련 내용은 저희 웹사이트에서 확인하실 수 있습니다. 매우 가파른 이송을 위한 골형 측벽 벨트 그 선택이 어떤 결과를 초래하는지 설명합니다. 기하학적 배경에 대해서는 다음을 참조하세요. 경사로 운송을 위한 측벽 벨트 구조 이 책은 함께 읽어보면 유용한 참고 자료이며, 바닥 공간이 부족할 때 긴 경사로 대신 벽을 세우는 것이 더 나은 이유에 대한 논리가 잘 제시되어 있습니다. 작은 부지 면적을 차지하는 급경사 이송 시스템.

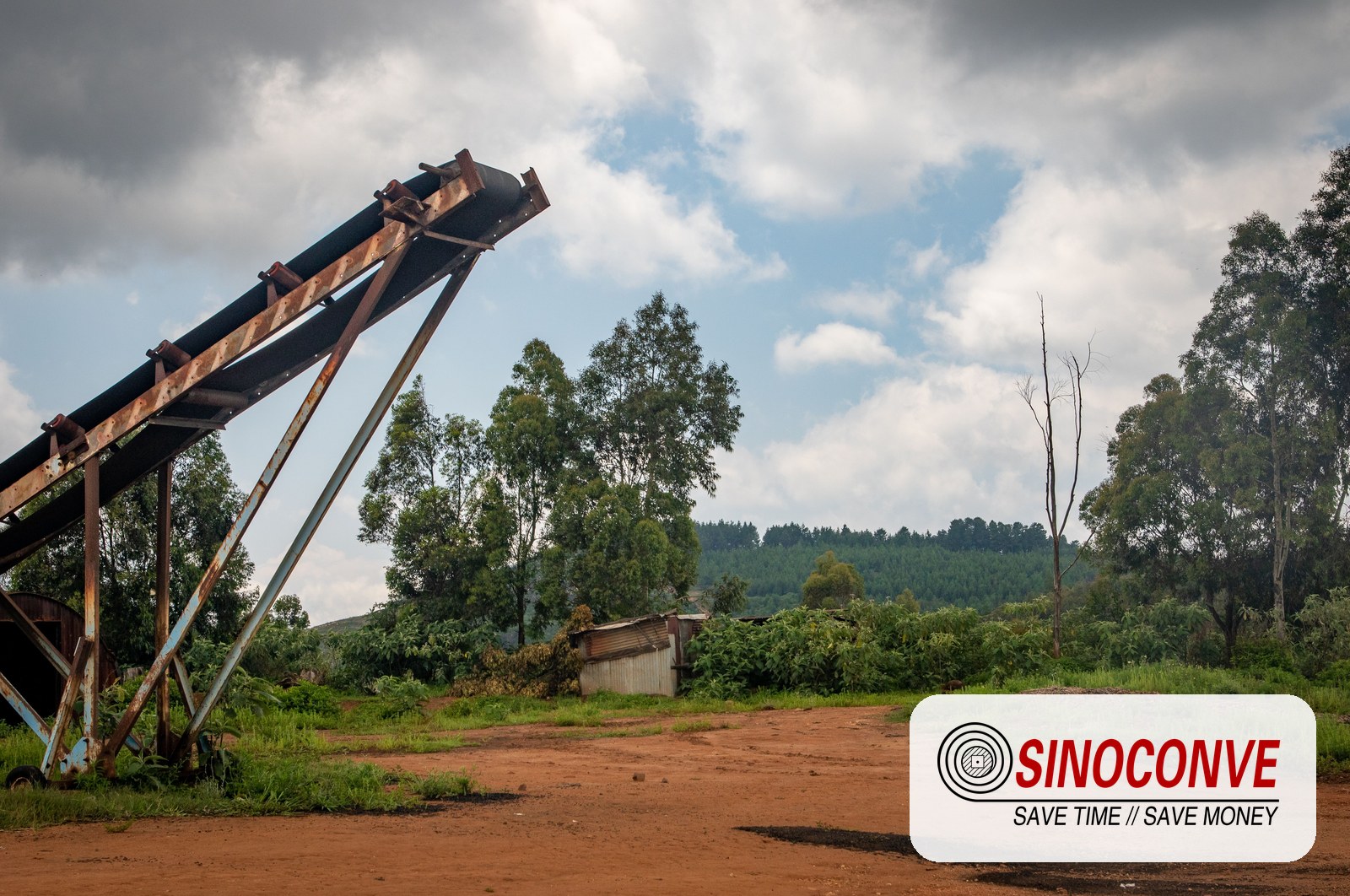

급경사 설치. 측벽 높이와 풀리 직경을 함께 선택해야 합니다. 작은 풀리에 높은 측벽을 설치하면 피로 시험 장비가 됩니다.

예방은 도르래와 기하학적 구조에 대한 결정입니다.

사양을 명시할 경우, 측벽 높이는 풀리 직경이 견딜 수 있는 범위 내에 있어야 하며, 공급업체가 레이아웃을 알고 있다고 가정하지 말고 경사로 전환 부분을 확인하십시오. 이미 가동 중이고 첫 번째 바닥 균열이 발견되면, 영향을 받은 골의 바닥을 따라 냉간 접착 보수 스트립을 사용하여 임시 조치를 취할 수 있으며, 이는 몇 년이 아닌 몇 달의 시간을 벌어줍니다. 저희 또한 마찬가지입니다. V벨트 제조업체 또한 구동 벨트에도 동일한 고무 배합 및 프레스 설비를 사용하는데, 이것이 바로 우리가 저온 환경에서의 배합 선택을 매우 중요하게 생각하는 이유 중 하나입니다. 겨울철에도 견딜 수 있는 측면과 갈라지는 측면의 차이는 종종 공장에서 어떤 배합을 선택했는지에 달려 있기 때문입니다.

09고장 모드 7: 횡방향 클리트 씰 파손 및 측벽 롤아웃

~에 대량 자재 운반용으로 제작된 클리트 벨트가로 클리트와 두 측벽이 삼면 상자를 형성하는데, 이것이 바로 상자를 만드는 요소입니다. 포켓 컨베이어 벨트 골이 있는 벨트로는 꿈도 꿀 수 없는 각도로 자재를 들어 올릴 수 있습니다. 하지만 이 박스의 성능은 모서리 부분에 달려 있습니다. 클리트가 각 측벽과 만나는 접합부는 접착된 T자형 이음매이며, 벨트 전체에서 자재가 새어 들어갈 가능성이 가장 높은 곳입니다.

물질이 어떻게 유입되고, 왜 절대 빠져나가지 못하는지

파손 과정은 예측 가능합니다. 미세하고 습한 물질(여과 케이크, 세척 모래, 점토 함유 광석)이 적재 중에 ​​모서리에 쌓입니다. 헤드 풀리를 한 바퀴 돌 때마다 쌓인 물질이 빠져나가고, 남은 물질은 얇고 압축된 막 형태로 남습니다. 벨트가 풀리에서 휘어지면서 이 막은 쐐기처럼 이음매 안쪽으로 5~10mm 정도 파고듭니다. 그 지점부터 이음매가 매주 조금씩 벌어지고, 더 많은 물질이 유입되어 결국 모서리가 바깥쪽으로 파손됩니다. 포켓 컨베이어 벨트 이러한 증상은 일반적으로 측벽 상단이 바깥쪽으로 말려 올라가는 형태로 나타납니다. 벽이 내부에 갇힌 물질이 발생시키는 압력을 견딜 만큼 충분히 강하지 못하기 때문입니다. 벽이 바깥쪽으로 말려 올라가는 것은 증상일 뿐이며, 원인은 이음매 파손입니다. 벽을 바로잡으려 하지 말고, 이음매를 열고 내부를 청소하십시오.

모퉁이에서의 관찰	가능성 있는 메커니즘	실질적인 현장 대응
모서리 부분의 습기 찬 패킹, 이음새는 온전함	재료의 특성이지 결함이 아닙니다.	세척 기능을 추가하거나 수납 공간을 변경하여 주머니가 자동으로 비워지도록 하세요.
손으로 누르면 관절이 벌어지고, 내부에는 미세한 금가루가 들어 있습니다.	보석 조건 위반, 진행 중	다음 캠페인 전에 구석구석을 다듬고, 청소하고, 열접착 처리하세요.
측벽 상단 가장자리가 바깥쪽으로 말려 올라간 형태	갇힌 물질로 인한 내부 압력	이음매를 수리한 후, 클리트 간격과 벽 높이를 다시 확인하십시오.
스터드 전체가 너비 방향으로 들어 올려짐	클리트-베이스 접착 불량 및 과부하	선택적 교체 후 포켓 용량과 톤수를 다시 확인하십시오.

클릿 간격은 대부분의 사람들이 간과하는 변수이지만, 절대 건드려서는 안 됩니다. 200mm, 300mm, 400mm 간격으로 배치된 포켓은 각각 매우 다른 부피를 지탱하며, 이음새에 가해지는 하중도 크게 다릅니다. 특히 접착력이 강한 소재에 200mm 간격을 두면 포켓이 얕아져 더 빨리 압축됩니다. 반대로 간격이 넓고 벽 높이가 높은 경우, 스키가 스스로 더 잘 빠지는 것을 볼 수 있는데, 이는 스키를 타는 모습을 직접 보기 전까지는 직관적이지 않게 느껴질 수 있습니다.

10파손 모드 8: 하중 구간 충격 및 횡방향 클리트 파손

벨트형 슈트를 착용했을 때 클리트가 부러지는 것은 거의 항상 하중 문제 때문입니다. 가로 클리트는 측벽 벨트나 포켓 벨트에서 가장 단단한 요소이며, 바닥 벨트가 휘어지기 전에 떨어지는 덩어리의 모든 충격을 받습니다. 슈트에서 2m 높이에서 클리트 간격이 400mm인 벨트로 자재가 떨어지면, 각각의 큰 덩어리는 사실상 한 지점에 가해지는 강력한 충격과 같으며, 클리트는 휘어지기보다는 바닥과의 연결 부위에서 부러지게 됩니다.

측벽 벨트에 단계적 하중 구간이 있어야 하는 이유는 무엇일까요?

개조 시 가장 흔히 발생하는 사양 오류는 기존 구조물에서 평벨트나 셰브론 벨트를 측벽 벨트로 교체하는 경우입니다. 평벨트는 비교적 짧은 스커트와 넓은 충격 구역으로 하중을 견딜 수 있지만, 40mm의 간격만 두고 볼트로 고정된 스커트는 120mm 높이의 측벽이나 60mm 높이의 클리트에 걸려 벨트나 슈트를 파손시킬 수 있습니다. 측벽 벨트의 하중 구간은 단계적으로 설계되어야 합니다. 진입 시 벽면에 충분한 간격을 확보하고, 스커트 고무는 벽면 높이보다 높게 설치해야 하며, 자재는 포켓 라인을 통해 수직으로 떨어뜨리는 것이 아니라 이동 방향으로 투입해야 합니다. 측벽 벨트 설치 비용이 평벨트보다 비싼 이유가 바로 여기에 있습니다. 벨트 자체가 비싼 것이 아니라, 하중을 가하는 구조가 비싼 것입니다.

우리가 활용하는 영향 수치

두 가지 요소가 대부분의 역할을 합니다. 첫째, 적재 지점에서의 자유 낙하 높이: 슈트 입구에서 벨트 표면까지의 낙하 거리를 슈트 형상이 허용하는 한 최대한 짧게 유지해야 하며, 대부분의 경우 1.5m 미만으로 설계하고, 적재 영역 아래에 충격 아이들러를 표준 간격인 1,000~1,200mm 대신 300~400mm 간격으로 배치합니다. 둘째, 덩어리 크기와 클리트 간격: 공칭 최대 크기가 150mm인 덩어리에 대해 300mm의 클리트 간격은 적절한 비율을 제공하는 반면, 동일한 덩어리에 대해 200mm 간격을 사용하면 덩어리가 두 클리트를 연결하여 접합부에 전단 하중을 가하게 됩니다. 엘리베이터 컨베이어 벨트 날카롭고 무거운 암석을 들어 올릴 때, 충격 구역은 벨트가 가장 먼저 손상을 입는 곳이므로, 나머지 구간이 표준 규격이더라도 해당 구역은 더 두꺼운 덮개와 더 촘촘한 충격 지지대로 보강하는 것이 좋습니다. 이러한 원칙은 일반적으로 채석 및 골재 운반 작업에도 적용되며, 저희의 참고 사항은 다음과 같습니다. 채석장 및 벌크 자재 처리에 사용되는 측벽 벨트 슈트 세부 사항을 살펴보세요. 제품군 전반에 걸쳐 노하우를 효과적으로 이전하는 것도 중요합니다. 저희는 오랫동안 그렇게 해왔습니다. 변속기 벨트 제조업체 우리가 중장비 컨베이어 벨트를 제작해 온 오랜 기간 동안, 그리고 현재 프로파일 벨트에 사용되는 내충격성 소재 중 일부는 같은 연구소의 구동 벨트 연구에서 비롯되었습니다.

파손된 스파이크의 현장 수리

한쪽 관절에서 부러진 클리트는 제거하고, 관절 부분을 깨끗하게 청소하여 고무 재질이 드러나도록 한 다음, 새 클리트를 열접착 방식으로 고정할 수 있습니다. 이 방법은 부러진 부분이 서로 떨어져 있고 각 부러진 부분이 이전 부러진 부분과 100m 이상 떨어져 있을 때 효과적입니다. 하지만 다른 경우에는 그렇지 않습니다. 엘리베이터 컨베이어 벨트 처음 30m를 이동하는 동안 클리트 20개가 부러진 채로 도착하고, 적재 지점에서는 벨트 크기에 맞지 않는 속도와 각도로 자재가 쏟아져 나옵니다. 솔직히 말해서 벨트는 괜찮고 슈트가 잘못된 것입니다. 그런 상황에서는 벨트 교체 견적을 내고 고객에게 슈트를 먼저 수리하도록 설득했습니다. 그 결과 두 번째 벨트는 4년 동안 사용할 수 있었습니다.

11고장 모드 9: 볼록 및 오목 곡선에서의 셰브론 벨트

프로파일 벨트는 곡선에 취약하며, 새로운 경사로에서 처음 3개월 동안 발생하는 대부분의 고장은 프로파일을 고려하지 않고 그려진 수직 곡선에서 비롯됩니다. 볼록한 수직 곡선(경사면에서 수평선으로 바뀌는 지점)에서는 벨트의 윗면이 장력을 받아 리브가 뿌리 부분에서 벌어집니다. 오목한 곡선에서는 그 반대로 프로파일이 압축되고 리브가 서로 맞닿으며 리브 사이의 덮개가 눌리고 가장자리가 들립니다. 두 경우 모두 평벨트 설계 계산에서 고려되지 않는 추가적인 응력이 프로파일에 가해집니다.

실질적인 측면에서 추가적인 스트레스

볼록한 곡선 구간에서, 곡선 정상부를 지나는 리브는 평평하게 주행하는 대신 순간적으로 곡선을 따라 주행해야 하므로, 리브 높이와 곡선 반경의 비율에 비례하여 리브 뿌리 부분의 장력이 증가합니다. 25m의 볼록한 곡선 구간에서 20mm 높이의 리브는 비교적 안정적입니다. 하지만 동일한 리브가 6m의 곡선 구간을 주행할 경우, 특히 벨트가 3m/s의 속도로 주행해야 하는 상황에서는 몇 주 안에 리브 뿌리 부분에 균열이 발생할 수 있습니다. 실제로 이는 평벨트에서 프로파일 벨트로 전환할 때 곡선 정상부 반경을 확대해야 하는 경우가 많으며, 확대가 불가능한 경우에는 프로파일 높이를 낮추거나 벨트 속도를 낮춰야 한다는 것을 의미합니다. 두 가지 모두 현장에서 적용 가능한 해결책입니다. 하지만 곡선 구간을 무시하고 고무 재질만 변경하는 것은 타당한 방법이 아닙니다.

골의 높이를 더 높여야 할까요?

일반적으로는 그렇지 않으며, 바로 이 부분에서 많은 비용이 헛되이 낭비됩니다. 곡선 구간에서 측벽 벨트의 성능이 저하될 때, 자재가 가장자리로 흘러넘치는 것을 막기 위해 벽 높이를 높이려는 경향이 있습니다. 하지만 이는 바닥 굽힘 모멘트를 악화시키고 일반적으로 골판 바닥 균열을 가속화합니다. 더 나은 방법은 곡선 구간의 전환 형상과 아이들러 배치를 확인한 후 벽 높이를 변경하는 것입니다. 동일한 경사에서 실제로 더 많은 용량이 필요한 경우, 벽 높이를 높이는 것보다는 벨트 폭을 넓히거나 벨트 속도를 낮추는 것이 더 현실적인 선택입니다. 벽 높이와 경사각을 고려할 때는 다음과 같은 절충점을 고려해야 합니다. 경사 이송용 벨트 및 그 미끄럼 방지 특성 골이 있는 벨트가 벽이 있는 벨트보다 더 나은 선택인 경우를 포함하여 더 자세한 내용이 설명되어 있습니다.

12고장 모드 10: 패턴 불일치 — 개방형 V자, 폐쇄형 V자, U자형 또는 측벽

우리가 조사해달라는 "고장" 사례의 절반은 사실 고장이 아닙니다. 벨트가 설계된 목적대로 정확히 작동하고 있지만, 애초에 적합하지 않은 작업에 사용되고 있는 것일 뿐입니다. 마른 화강암 쇄석에서는 훌륭하게 접지력을 발휘하는 패턴의 벨트라도 젖은 점토질 자갈 위에서는 같은 각도로 미끄러지게 되고, 아무리 정비를 해도 그 현상은 변하지 않습니다. 벨트가 마모된 것이 아니라, 용도에 맞지 않는 것입니다.

개방형 V형(또는 깨진 V형, 엇갈린 V형)은 범용 프로파일입니다. 독립적인 리브가 물을 잘 배출하고 점착성 물질을 비교적 잘 떨어뜨리기 때문에, 재료가 하루는 젖었다가 다음 날은 먼지가 많아지는 야외 골재, 모래 및 자갈 작업에 주로 사용됩니다. 폐쇄형 V형은 벨트를 가로지르는 셰브론이 끊어지지 않은 연속적인 V자 형태로 이어져 있으며, 더 강한 접지력을 제공하고 재료가 건조하고 유동성이 좋으며 경사가 가파른 경우에 더 적합합니다. 하지만 폐쇄형 V형의 단점은 닫힌 포켓에 수분과 미세 입자가 갇히고 얇은 막 형태로 물을 위쪽으로 운반할 수 있다는 것입니다. U자형 및 전체 포켓 프로파일은 컵이 더 깊어지는데, 이 경우 벽이 없는 측벽과 유사한 거동을 보입니다. 파손 양상은 패턴에 따라 다르며, 일반적으로 이러한 양상이 파손 여부를 판단하는 중요한 단서가 됩니다.

무늬	최상의 재료 상태	특징적인 고장 신호	일반적인 최대 경사도
오픈-V	혼합형, 때때로 습함, 유동성이 좋음	어깨에 찰과상이 생기기 쉽고, 비 오는 날에는 뒤로 젖혀야 합니다.	대부분의 경우 18~22°C
폐쇄형 V	건조하고 균일하며 흐름성이 좋음	주머니에 물과 벌금이 갇혔고, 립 끝부분은 닳아서 납작해졌다.	일반적으로 25~30°
U자형 또는 전체 포켓	건조하거나 약간 축축한 상태여야 하며, 깊은 주머니가 필요합니다.	포켓 패킹아웃; 클리트와 베이스 접합부 파손	일반적으로 25~30°
측면에 클리트가 달려 있습니다.	젖거나 끈적거리는 것을 포함하여 어떤 것이든 밀폐된 상태라면 괜찮습니다.	골판지 바닥 균열; 모서리 이음매 파손; 롤아웃	수직 리프트의 경우 최대 90°까지 가능합니다.

이러한 종류의 벨트 중 두세 개가 창고에 "동일한 셰브론 벨트"로 보관되어 있을 수 있습니다. 따라서 고장난 벨트와 바로 옆 라인의 정상 작동하는 벨트를 정류장별로 비교하는 것이 가장 빠른 진단 방법인 경우가 많습니다. 여러 공급처에서 조달한 다양한 벨트를 사용하고 있거나, 지역 업체를 통해 구매한 공장이라면 더욱 주의해야 합니다. 셰브론 벨트 공급업체 수년간 자주 사용되는 방법 - 프로필별로 재고를 분류하고 도면을 함께 보관하십시오. 닫힌 V형 벨트가 필요한 곳에 열린 V형 벨트를 장착하면 20° 이상의 각도에서 성능이 크게 저하되고, 유지보수 팀은 존재하지 않는 마모 문제를 해결하는 데 몇 달을 허비하게 될 것입니다. 가파른 경사로 대량 운송용 교체품을 지정하는 경우, 다음 사항을 참고하십시오. 가파른 경사면에서 대량 자재 운반 작업에 사용되는 셰브론 벨트 저희가 가장 자주 인용하는 패턴 및 등급 조합을 다룹니다.

13고장 모드 11: 잘못된 클리트 피치, 높이 및 벨트 속도

패턴이 맞더라도 수치가 잘못될 수 있으며, 이러한 오류는 가장 느리고 혼란스러운 유형의 고장을 초래합니다. 즉, 벨트가 2년 동안은 그럭저럭 작동하다가 아무런 손상 징후 없이 갑자기 작동을 멈추는 것입니다. 세 가지 변수는 서로 상호작용하므로 함께 고려해야 합니다.

덩어리 크기에 대한 투구

클리트와 리브 간격은 적재 지점에서 예상되는 가장 큰 덩어리보다 커야 합니다. 그렇지 않으면 덩어리가 프로파일을 가로질러 굴러가거나 끼일 수 있습니다. 일반적으로 미세하고 부서지기 쉬운 재료의 경우 200mm, 일반 골재의 경우 300mm, 최대 크기가 150mm 이상인 경우 400mm의 간격이 권장됩니다. 1차 파쇄석 운반 작업에서 200mm 간격을 사용하는 것은 흔히 발생하는 잘못된 선택이며, 이로 인해 비용이 많이 듭니다. 프로파일 포켓이 즉시 채워지고, 벨트는 표면이 거친 매끄러운 벨트처럼 작동하며, 작업자는 "쉐브론 벨트가 제대로 접지력을 발휘하지 못한다"고 보고합니다. 최대 크기를 측정한 후 간격을 선택하십시오.

경사면에 대한 높이

프로파일 높이는 리브가 얼마나 많은 재료를 지탱할 수 있는지를 결정합니다. 12° 각도의 미세한 재료에 5mm 리브를 사용하면 충분하지만, 30° 각도의 습윤 80mm 암반에 25mm 리브를 사용하더라도 포켓이 하중 깊이에 비해 너무 얕으면 한계를 넘어설 수 있습니다. 우리가 흔히 접하는 작업 범위는 다음과 같습니다.

벨트형	일반적인 프로필 높이	실용적인 경사로	실용적인 벨트 속도 밴드
오픈 V 셰브론	10~20mm	18~22°	1.0–2.5 m/s
닫힌 V자형 셰브론	15~25mm	25~30°	1.0–2.5 m/s
측면 벨트, 베이스 + 클리트	벽 두께 40~120mm	수직으로 30~60°, 최대 90°	1.0–2.5 m/s
자금력이 풍부한 엘리베이터 유형	벽 두께 60~120mm, 박음질 간격 300~400mm	수직 및 거의 수직	대부분의 경우 1.0~2.0m/s

속도 항목은 종종 간과됩니다. 리브형 또는 벽면형 벨트는 표면에 장애물이 있는 벨트이며, 각 장애물은 특정 속도에 도달하면 제 기능을 하지 못합니다. 일반적으로 프로파일 벨트는 1.0~3.5m/s 사이에서 최적의 성능을 발휘하며, 이 범위의 상한선은 깨끗하고 건조하며 슈트가 충분한 잘 설계된 설비에 해당합니다. 젖은 자재 위에서 셰브론 벨트의 속도를 약 2.5m/s 이상으로 높이면 벨트의 리브가 자재를 운반하는 대신 측면으로 쏠리게 하여 하중이 벨트 한쪽으로 쏠리는 것을 볼 수 있습니다. 3m/s를 넘어서면 리브 뿌리에 반복적인 충격 하중이 가해져 벨트 파손이 모드 1로 돌아갑니다. 특히 가파른 경사면을 운반하는 컨베이어 벨트의 경우, 속도가 느릴수록 거의 항상 더 좋습니다. 25° 경사면에서 1.5m/s 속도로 움직이는 벨트는 더 좁은 구조물에서 18° 경사면에서 3.0m/s 속도로 움직이는 벨트와 동일한 톤수를 운반할 수 있으며, 프로파일 손상은 훨씬 적습니다. 경사 이송을 위해 기존 라인을 컨베이어 벨트로 전환하는 경우, 기존 구동 장치의 최대 속도를 고려하기보다는 목표 이송량을 충족하는 데 필요한 최저 속도를 찾아야 합니다. 경사 이송용 벨트는 일반적으로 40% 느리게 작동하더라도, 경사도가 위의 허용 범위 내에 있다면 더 빠른 벨트보다 수명이 훨씬 더 깁니다.

14진단부터 수리까지: 가장 자주 지정하는 개조 공사

진단은 그 진단 결과가 당신의 행동을 바꿀 때만 의미가 있습니다. 우리가 출동하는 프로파일 벨트 고장의 대부분은 네 가지 해결책으로 해결되며, 그중 새 벨트를 구매해야 하는 해결책은 단 하나뿐입니다.

청소기 개조

벨트의 홈이 고르게 가공되지 않는다면, 홈에 맞춰 조정할 수 있는 스크레이퍼로 교체하십시오. 회전식 브러시 클리너는 브러시가 홈에 밀착되기 때문에 프로파일 벨트에서 효과적으로 작동하며, 스프링이나 공압식 릴리프가 있는 보조 스크레이퍼를 리턴 스트랜드 아래쪽에 장착하면 홈에 완전히 닿지 않고 대부분의 미세 이물질을 제거할 수 있습니다. 생산 시간으로 하루를 충분히 확보하십시오. 클리너 위치, 팁 하중, 블레이드 릴리프는 모두 벨트가 작동 중인 상태에서 설정해야 하며, 정지된 벨트에 설치된 스크레이퍼는 하중이 가해지는 순간부터 설정이 잘못될 수 있습니다.

로딩 섹션 재구축

이 방법은 투자 대비 수익률은 가장 높지만, 자본 비용이 들고 생산을 중단해야 하므로 정치적으로는 최악의 결과를 초래할 수 있습니다. 낙하 높이를 낮추고, 슈트 경사도를 벨트 방향에 맞추고, 적재 구역 전체에 걸쳐 300~400mm 간격으로 충격 아이들러를 설치하고, 스커트 고무를 프로파일 높이보다 높게 올리고, 자재가 벨트 중심선에 오도록 하는 초크를 설치합니다. 측벽 벨트나 엘리베이터 벨트의 경우, 단계적 진입 방식을 추가합니다. 적재 구역을 제대로 재건축한 공장은 일반적으로 18개월 후에도 벨트 리브가 깨끗한 상태를 유지하는 반면, 벨트만 교체한 공장은 6개월 만에 동일한 손상을 보고합니다.

벨트의 패턴과 높이를 다시 조정하세요

측정 결과 손상보다는 프로파일 자체의 결함(예: 높이 30% 손실, 덩어리 크기에 비해 피치가 너무 작음, 26° 경사면에서 개방형 V자형)이 발견되면, 수정된 사양에 맞춰 새 벨트를 제작해야 하며, 다음 구매 시 동일한 문제가 반복되지 않도록 수정 사항을 문서화해야 합니다. 사양을 다시 지정할 때는 프로파일 도면과 커버 등급을 서면으로 요청하십시오. 셰브론 벨트 공급업체 "쉐브론 벨트, 800mm, 3겹"이라고만 표기하고 프로필 정보를 제공하지 않는 경우, 이번 구매도 지난번과 같은 실수를 반복하는 것인지 확인할 방법이 없습니다.

수리 vs. 교체

경험상, 손상이 국소적이고 주변 자재를 육안으로 검사했을 때 이상이 없다면 수리하고, 손상이 패턴처럼 보인다면 교체하는 것이 좋습니다. 벨트 전체에 걸쳐 비슷한 간격으로 세 개의 리브가 손상된 것은 패턴이라고 볼 수 있습니다. 이런 경우 수리는 임시방편일 뿐 근본적인 해결책이 아니며, 결국 3개월 후에 더 큰 비용과 더 짧은 가동 중단 기간을 안고 현장에 복귀하게 될 것입니다. 매번 검사할 때마다 손상 지도를 작성해 두면 공급업체의 의견이 아닌 자사의 과거 이력과 비교하여 판단할 수 있으므로 결정을 내리기가 훨씬 쉬워집니다.

15점검 일정, 예비 부품 및 차기 주문 사양

이 글에서 언급된 대부분의 실패 사례는 측정 가능한 결함이 발생하여 생산에 영향을 미치는 문제로 발전하기까지 4주에서 12주가 소요됩니다. 이는 문제가 발생한 후에 검사하는 것이 아니라 정해진 일정에 따라 검사한다는 가정하에 적절한 기간입니다. 검사 간격은 달력상의 편의가 아닌 업무 일정에 맞춰야 합니다.

의무	갈비뼈 높이 확인	전체 프로필 검사	본드 및 스플라이스 조사
집합체, 주변 환경	500시간마다	계간지	매년
시멘트 또는 클링커 갤러리	300시간마다	1,000시간마다	2,000시간마다
젖거나 끈적이는 물질	300시간마다	1,000시간마다	2,000시간마다
측벽 또는 포켓 벨트, 수직 리프트	250시간마다	매달 적재 구역에서	1,500시간마다

예비 부품으로는 벨트 크기별로 적절한 컴파운드와 경화 시간을 갖춘 리브 또는 클리트 수리 키트를 최소 하나씩, 적절한 플라이 등급의 스플라이스 키트를 예비로 구비하고, 원래 프로파일 치수의 기준선을 문서화해 두십시오. 마지막 항목은 사소해 보이지만 가장 자주 누락되는 부분입니다. 프로파일 벨트는 소모품이므로 유지 보수에 매우 중요한 부품을 제대로 관리하는 것이 중요합니다. 고무 측벽 벨트는 효율성에 매우 중요한 요소입니다. 설치 당일의 원래 형상을 기록한다는 의미입니다.

다음 주문서를 작성하실 때는 다음 여섯 가지 항목을 반드시 명시하십시오. 프로파일 유형 및 리브 또는 셰브론 피치, 리브 높이 및 허용 오차, 피복 등급 및 경도, 골조 구조 및 플라이 등급, 접합 방식, 그리고 프로파일에 권장되는 최대 벨트 속도. 배수성이 좋은 골재를 사용하는 경우에는 추가 사항을 요청하십시오. 급경사 레이아웃 검토 및 벨트 견적왜냐하면 여기에 설명된 고장 모드는 수리하는 것보다 설계 단계에서 제거하는 것이 비용이 적게 들기 때문입니다. 그리고 만약 여러분이 다음과 같은 과정을 진행하고 있다면... 셰브론 벨트 공급업체 직접 기재하기보다는, 도면뿐 아니라 구매 주문서에도 해당 6가지 항목이 반드시 기재되어 있는지 확인하십시오. 현장 오류는 대개 문서 오류에서 시작됩니다.

16고장 유형부터 근본 원인 및 해결 방법까지: 1페이지 매트릭스

이것을 인쇄해서 산책할 때 가져가세요. 이전 15개 섹션을 클립보드에 넣을 수 있도록 요약한 버전이며, 원인이 아니라 실제로 본 것을 기준으로 정리되어 있습니다.

벨트에 나타난 증상	우리가 예상하는 근본 원인	현장 수정	일반적인 가동 중지 시간
갈비뼈 뿌리 부분에 금이 갔지만 갈비뼈는 여전히 붙어 있습니다.	풀리 크기가 작음, 과속, 굽힘 피로	25mm 미만이면 패치를 사용하고, 속도를 줄인 후 부분 교체 또는 전체 교체를 계획하십시오.	패치용 1교대
벨트 전체에 걸쳐 갈비뼈가 부분적으로 빠져 있음	청소기 날 간섭 또는 배출구 가장자리 접촉	청소기를 재설정하거나 교체하고, 배출구 간격을 점검하십시오.	벨트가 고장 나지 않으면 교대 근무의 절반 정도면 충분할 겁니다.
갈비뼈 부분이 높이의 70% 이하로 닳아버린 경우	마모도가 화합물 등급을 초과하거나 패턴이 사양에 미달함	더 높은 내마모성 등급과 더 높은 리브로 재지정하십시오.	예정된 체류 기간: 1~3일
광택 있는 접착 흔적과 함께 립이 들어 올려졌습니다.	제조상의 결함	공급업체에 문의하여 샘플을 통해 껍질 두께를 확인하십시오.	계획된, 청구 처리 기간 포함
고온 영역에서만 박리 발생	커버 및 인터페이스의 열 노화	내열성 재질로 된 것으로 교체하고, 가능하면 열원을 제거하십시오.	계획된 교체
갈비 한쪽 면을 씹거나 윤을 냈다.	추적 오류, 낙하산 중심선 이탈, 구조물 장애물	아이들러와 풀리를 정렬하고, 하중을 다시 중앙에 놓고, 장애물을 제거하십시오.	1~4시간
헤드 풀리 아래의 무거운 캐리백	스크레이퍼 설정이 프로파일에 비해 너무 약하고, 속도가 너무 빠릅니다.	회전 브러시 및 릴리프 스크레이퍼 설치	1일
측벽 하단을 따라 미세한 균열이 발생함	골형 피로, 작은 풀리의 높은 벽, 저온 취성	임시 방편으로 냉간 접착 스트립을 사용하고, 다음 주문 시 벽과 풀리의 비율을 수정합니다.	1교대 임시 수정
측면 벽 상단이 바깥쪽으로 말려 올라갔습니다.	모서리 이음매 파손; 이음매 부분에 이물질이 끼임	코너를 열고 청소한 후 다시 접착하십시오. 피치와 포켓 볼륨을 검토하십시오.	예정된 정차
적재 구역에서만 클리트가 파손되었습니다.	낙하 높이 및 덩어리 크기에 따른 충격; 불충분한 충격 지지	적재부 재설계; 충격 방지 아이들러 추가; 낙하 감소	슈트 작업 포함 2~5일
뿌리 갈라짐은 능선이나 골짜기 곡선에서만 발생합니다.	수직 곡선 반경이 프로파일 높이에 비해 너무 작습니다.	곡선 반경을 늘리거나, 프로필을 낮추거나, 속도를 줄이십시오.	엔지니어링 중단

손상이 실제로 시작되는 지점에서 리브 높이와 접합선을 측정합니다. 깊이 측정기, 자, 그리고 노트를 사용하면 이 글에서 언급된 대부분의 파손 부위를 찾을 수 있습니다.

17FAQ: 셰브론 벨트 및 사이드월 벨트 고장 관련 질문

벨트를 교체하기 전에 허용 가능한 갈비뼈 높이 손실량은 어느 정도입니까?

벨트의 리브가 원래 높이의 약 30% 이상을 잃으면, 형성된 포켓이 설계 경사에서 하중을 지탱하기에는 너무 얕아지고, 그 이후로는 하중 지지력이 급격히 떨어집니다. 30%에서 50% 사이일 경우에는 경사를 줄이거나 톤수를 낮추면 일반적으로 계속 사용할 수 있습니다. 50%를 넘어서면 겉보기에는 멀쩡해 보여도 벨트는 기능적으로 수명을 다한 것입니다. 벨트의 하중이 집중되는 1/3 부분에서 높이 손실을 측정하십시오. 이 부분에서 손실이 가장 먼저 나타나기 때문입니다.

저희 벨트의 헤드 풀리 부근에서 벨트 골이 떨어져 나가고 있습니다. 벨트 자체의 결함일까요?

드물게 발생합니다. 헤드 풀리 근처에서 반복적으로 발생하는 리브 손상은 거의 항상 기계적 간섭을 나타냅니다. 스크레이퍼 날이 너무 깊게 설정되었거나, 슈트 립이 내려앉았거나, 프로파일 높이에 비해 풀리 크기가 작은 경우입니다. 벨트 장력을 조정한 상태에서 헤드 풀리의 간극을 확인하고, 날 끝단의 하중을 점검하십시오. 리브가 찢어지는 것이 아니라 잘리는 경우, 장비 자체의 문제로 인한 손상입니다.

찢어진 셰브론 리브를 현장에서 수리할 수 있나요, 아니면 정비소로 보내야 하나요?

국부적인 손상에 대해서는 현장 수리가 현실적인 해결책입니다. 손상된 리브나 필렛을 건전한 고무 부분까지 잘라내고, 표면을 깨끗이 닦고 건조시킨 후 프라이머를 바르고 휴대용 프레스를 사용하여 열처리된 수리 패치 또는 교체용 리브 부분을 경화시키면 됩니다. 하지만 현장에서는 원래 프로파일의 성형 접착 품질을 복원할 수 없으므로, 현장 수리는 다음 가동 중단까지 버틸 수 있는 임시방편으로 생각해야 하며 영구적인 해결책으로 여겨서는 안 됩니다. 벨트 전체에 걸쳐 여러 개의 리브가 손상된 경우에는 반복적인 수리보다 교체하는 것이 일반적으로 더 저렴합니다.

왜 우리 스크레이퍼는 벨트를 청소하는 대신 리브를 손상시키는 걸까요?

골이 있는 표면은 순간적으로 골 높이만큼 간섭을 ​​증가시키기 때문입니다. 평벨트에서 일정한 끝단 하중으로 설정된 블레이드는 골에 닿는 순간 과부하가 걸려 마운트가 피로해지고 결국 블레이드 끝부분이 고무에 파고들게 됩니다. 일반적으로 이러한 문제를 해결하기 위해 프로파일 벨트용으로 설계된 클리너를 사용합니다. 예를 들어, 리턴 스트랜드에 회전 브러시를 설치하거나, ​​벨트가 더 안정적이고 골이 장애물로 작용하는 정도가 낮은 헤드 풀리에서 더 멀리 떨어진 위치에 스프링 또는 공압식 릴리프 스크레이퍼를 설치하는 것입니다.

갈비뼈 부분은 괜찮아 보이는데 재료가 다시 말려 올라가고 있어요. 무엇이 바뀐 걸까요?

벨트 문제만이 아닐 수도 있습니다. 경험상 가장 흔한 원인은 수분 함량, 덩어리 크기 분포, 그리고 벨트 속도입니다. 미세하고 습한 자재는 건식 이송에 맞춰 설계된 벨트 프로파일에서 윤활제처럼 작용하며, 덩어리 크기가 커지면 이전에는 문제없이 처리되던 피치도 무너질 수 있습니다. 먼저 이송량을 확인하고, 그 다음 속도를 살펴보십시오. 처리량을 늘리기 위해 벨트 속도를 약 1.6m/s에서 3.0m/s로 높인 라인은 이전에는 문제없이 처리했던 경사로에서도 하중을 제대로 배출하지 못하는 경우가 종종 있습니다.

측면 벨트를 사용해야 하는 경우는 언제이며, 단순히 더 가파른 셰브론 패턴을 사용하는 것과는 어떻게 다른가요?

경사각이 약 30° 이상이거나, 자재가 젖었거나, 끈적거리거나, 혹은 골이 있는 표면에서 바람에 날릴 정도로 가벼운 경우에는 셰브론 벨트 사용을 중단하고 측벽 벨트 또는 포켓 벨트로 전환합니다. 최대 120mm 높이의 벽과 200mm, 300mm 또는 400mm 간격의 클리트 피치를 사용하면 마찰과 골의 간섭에 의존하는 대신 자재를 효과적으로 제어할 수 있습니다. 다만, 측벽 벨트는 단계적인 하중 분산 구간과 더욱 정밀한 풀리 구조가 필요하므로 벨트 길이가 짧더라도 설치 비용이 더 높습니다. 수직 리프트의 경우 셰브론 벨트를 대체할 만한 현실적인 대안은 없습니다.

타이어 측면 상단 가장자리가 바깥쪽으로 말려 올라갔습니다. 벨트를 교체해야 할까요?

당장 해결되지는 않으며, 벽을 바로잡는다고 해서 해결되지도 않습니다. 롤아웃 현상은 자재가 클리트와 벽 사이의 모서리 이음매로 밀려 들어가 벽에 내부 압력을 가하고 있음을 의미합니다. 이음매를 청소하고, 접착이 벌어진 부분을 잘라내고 다시 접착한 다음, 자재와 포켓 치수를 확인하십시오. 한 번의 작업 내에서 같은 현상이 반복된다면, 피치와 포켓 용량이 작업에 적합하지 않은 것이므로 수리보다는 벨트 사양을 다시 검토해야 합니다.

프로파일 벨트는 동일한 재질의 평벨트와 비교했을 때 풀리 직경이 달라야 할까요?

네, 그리고 이것이 가장 흔한 사양 오류 중 하나입니다. 20mm 성형 리브는 굽힘 부분의 두께를 증가시켜 매 회전마다 리브 뿌리 부분의 장력을 높이기 때문에 평벨트 기준으로 크기를 정한 헤드 풀리나 테일 풀리는 프로파일 벨트에는 적합하지 않을 수 있습니다. 라인을 프로파일 벨트로 전환할 경우, 벨트를 제작하기 전에 풀리 직경과 프로파일 높이를 확인해야 합니다. 첫 번째 뿌리 균열이 발생한 후 2개월이 지나서 확인하는 것은 바람직하지 않습니다.

박리된 리브에서 제조 과정에서 발생한 접합 불량과 마모를 어떻게 구분할 수 있을까요?

손상 부위를 확인해 보세요. 제조 과정에서 발생한 접착 불량은 벨트 전체 길이에 걸쳐 광택이 나고 먼지가 묻은 듯한 접합면 자국으로 나타납니다. 열 노화나 과부하는 일반적으로 고온 또는 고부하 구간의 특정 부분에서 발생하며, 주변 고무가 딱딱해지거나 갈라집니다. 차갑고 손상되지 않은 부분에서 샘플을 채취하여 리브와 커버 접합면의 강도를 측정해 보세요. 측정값이 원래 규격보다 훨씬 낮으면 벨트가 불량한 상태로 출고된 것이므로 공급업체와 상담해야 합니다.

이번 실패를 반복하지 않으려면 다음 주문서에 어떤 정보를 기재해야 할까요?

프로파일 유형(피치 포함), 리브 또는 측벽 높이(허용 오차 포함), 커버 등급 및 경도, 카커스 및 플라이 등급, 접합 방식, 프로파일에 권장되는 최대 속도 등 6가지 항목을 고려해야 합니다. 여기에 재료의 상단 크기와 수분 함량 범위를 추가하십시오. 너비와 플라이 수만으로 셰브론 벨트 견적을 제시하는 공급업체는 이전 벨트의 고장 원인이 설계에 반영되었는지, 그리고 두 번째 벨트도 첫 번째 벨트와 동일한 방식으로 고장날 가능성이 있는지를 보여줄 수 없습니다.
