側壁コンベアベルト

側壁コンベヤベルト:急勾配および垂直搬送のための省スペースソリューション

01側壁コンベヤベルトとは?

側壁コンベヤベルトは、 急勾配や垂直な経路で材料を搬送するために、波状の側壁と突起を備えたゴムまたはPVC製のベルトです。平ベルトとは異なり、側壁ベルトは、最大90度の角度でも、ベルト構造内に荷物を物理的に保持することで、材料の逆流やこぼれを防ぎます。

側壁ベルトは、特定のシステムレイアウトに合わせて特注されることが多く、側壁間の材料を安定させるために、T字型クリート、L字型クリート、またはC字型クリートが含まれる場合があります。

お見積もりをご希望の場合は、SINOCONVEまでお問い合わせください。

02サイドウォールベルトの主な利点

側壁コンベヤベルトは、性能面および設計面でいくつかの利点があります。

  • 傾斜搬送および垂直搬送
    90度までの急角度でも、後退したり制御を失ったりすることなく走行できます。

  • 空間効率
    垂直昇降やZ型レイアウトが可能になり、貴重な床面積を節約できます。

  • こぼれを軽減
    波状の側壁と突起部により、輸送中に緩い材料や粒状の材料がこぼれ落ちるのを防ぎます。

  • 柔軟なレイアウト
    限られた工場スペースにおけるS字型、L字型、またはZ字型のコンベア構成に最適です。

  • カスタムクリートと壁構成
    材料のサイズ、重量、傾斜角度の要件に合わせて調整可能です。 白い背景に突起のある波型側壁コンベヤベルト

03側壁コンベヤベルトの代表的な用途

サイドウォールベルトは、バルク材を取り扱い、コンパクトな設置面積で高さ調整が必要な業界で広く使用されています。

  • 包装ライン:カートン、袋、またはポーチをフロア間で移動させる

  • リサイクルおよび廃棄物管理:細断されたプラスチック、金属くず、紙などの輸送。

  • 鉱業・採石業:砂、砂利、石炭、鉱石の急勾配搬送

  • 農業・肥料:穀物、飼料、種子、肥料の輸送

  • 食品加工:果物、野菜、穀物製品を衛生的な環境で保管する

  • 化学プラントおよび粉体プラント:粉体、樹脂、顆粒の垂直搬送(粉塵制御機能付き)

いずれの場合も、ロールバックせずに資材を移動できる能力は、作業の安全性とスループットを向上させます。

04サイドウォールベルトを選ぶ際に考慮すべき点

適切な側壁コンベアベルトを選ぶには、以下の点に十分注意する必要があります。

基準おすすめ
ベルトベース素材PVCは清潔な軽作業用、ゴムは高荷重または研磨材用
クリートの種類と高さクリートの形状(T、L、C)を材料の流れ挙動と粒子サイズに合わせる
側壁の高さベルト幅と容量に応じて40mmから500mm以上まで変化します。
ベルト幅ベルト幅が広いほど処理能力が向上します。標準サイズは300~1600mmです。
プーリーの直径ベルトの応力と側壁の変​​形を最小限に抑えるようにプーリーのサイズを選択してください。
レイアウトデザインZ字型およびS字型コンベヤには、柔軟なベルトと強化されたクリートが必要です。
耐熱性および耐薬品性食品や化学物質の取り扱いにおいては、物質接触条件を考慮すること。

重要:荷重がかかった状態で早期に分離するのを防ぐため、クリートとサイドウォールは必ず加硫処理または熱圧着技術を用いて接着してください。

採石場または建設現場にある長いコンベアベルトの空撮写真
傾斜が急でスペースが限られた場所では、長い傾斜路の代わりに側壁ベルトが用いられる。

05シノコンベのサイドウォールコンベヤベルトを選ぶ理由とは?

Sinoconveのサイドウォールベルトは、耐久性、強度、柔軟性を考慮してカスタム設計されており、以下の特長を備えています。

  • PVCおよびゴム製サイドウォールベルトを完全にサポート

  • 熱圧着されたクリートとサイドウォールにより長寿命を実現

  • お客様の製品と角度に基づいた、カスタムクリートのピッチ、高さ、形状

  • 工業グレードの側壁高さは最大500mm

  • OEM/ODMサポート、少量の最小注文数、グローバル配送に対応

  • ISOおよびSGS認証品質基準

当社は、包装、食品、鉱業、肥料工場など、100カ国以上で実績のある側壁システムを供給してきました。

06搬送効率を向上させる

適切に設計された側壁コンベアベルトは、特に狭い工場レイアウトや高スループットの垂直システムにおいて、材料の流れを劇的に改善し、設置面積を削減し、こぼれを防ぐことができます。

📩 レイアウトのサポートやベルトの選定については、 ホームページまたはお問い合わせページから当社のエンジニアにご相談ください。

見積もり依頼 - SINOCONVEまでお問い合わせください

必要な製品

側壁コンベアベルト
急勾配および垂直搬送に対応する波形側壁。
ゴム製コンベヤベルト
一般的なバルク材の取り扱いに適した多層ベルト。

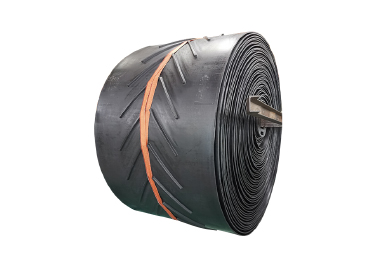

シェブロンコンベアベルト
傾斜搬送用の模様入りカバー。

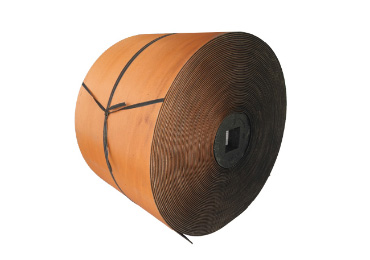

EPゴム製コンベヤベルト
研磨用途向けEPカーカスベルト。
製品カタログ全文
SINOCONVEの全製品ラインナップをご覧ください。
お問い合わせ
お見積もりをご希望の場合は、材質、角度、幅のデータをお送りください。

関連ブログ記事

注目のブログ

シェアオン
