Vベルト究極ガイド(2026)：プロファイル、サイズ、選び方

V ベルトは通常、ドライブで最も安価な部品です。これは生産ラインを停止する最速の方法でもあります。採石場、セメント工場、飼料工場、製材所、水処理場を歩いてみると、同じ 3 つの質問が返ってきます。このプーリーに適合するセクションはどれですか?ドライブには実際に何本のベルトが必要ですか?そして、その前のセットが 3 年間実行されていたのに、最後のセットはなぜ 4 か月で終了したのでしょうか?

私たちは1988 年創業のコンベヤ ベルト メーカーであり、初期の頃から V ベルトが同じ工場から出荷されてきました。それは思っている以上に重要です。ドライブの問題と搬送の問題は同じメンテナンス デスクで発生し、一方の修正がもう一方の根本原因になることがよくあります。

これは長いバージョンで、注文者、つまりメンテナンス エンジニアやプラントの購入者、さらにドライブを引き渡さなければならない EPC 請負業者向けに書かれています。トルクを伝達するくさびの原理を説明し、次に A/B/C/D/E と SPZ/SPA/SPB/SPC を並べた断面表を説明します。グルーヴには、フィットするものをどのように決定するか、また着用後にどのように再決定するかという独自のセクションがあります。そして、30 kW の銘板から 4 つのベルトの注文に至るまでの作業を 1 つ選択しました。

始める前に、家事メモを 2 つ。以下のすべての数値は、当社独自の DIN および ISO ベースの評価表に基づいており、ご要望があればデータシートをお送りします。そして、最終的な選択は常に、図面上の実際のドライバー、実際の駆動マシン、および実際のデューティ サイクルに対して実行されます。ネームプレートだけではすべてのストーリーを語ることはできません。

01V ベルトの実際の動力伝達方法

最初に簡単に答えます。 V ベルトは平ベルトのようにグリップしません。それはくさびです。ベルトは V 溝に配置され、1 つの平らな面ではなく 2 つの角度のある側面でプーリーに接触するため、これらの側面に作用する垂直力は溝の形状によって増幅されます。 38°の夾角では、増幅はおよそ 1 / sin(19°) になります。これを 3.1 と呼びます。これが、上部幅わずか 17 mm の B セクション ベルトが、平ベルトが処理するのに幅の 3 倍必要な荷重を運ぶ理由です。

トルクは、締まった側の張力と緩んだ側の張力の差から生じます。その差にベルト速度を掛けると、ドライブが伝達するパワーが得られます。どれにも魔法は入っていない。ウェッジは、同じシャフト張力でより多くの摩擦面を機能させるだけです。

基準線と底打ちがドライブを破壊する理由

すべてのベルトセクションには基準線、つまり荷重を支える引張部材が位置するコード面があります。ベルトを正しく装着すると、その平面がプーリーの基準直径に位置し、ベルトの上部がリムからわずかに突き出た状態になります。それがデザインの要点です。側面の接触が機能するため、側面は接触したままにする必要があります。

溝の底に落ちたベルトはすでに駆動力を失っています。側面が持ち上がります。楔が消えます。残っているのは金属の溝の上で滑るゴムのブロックであり、滑ることで熱が速くなります。 20 分間走行した後、プーリーが触れられないほど熱くなっていたドライブを開いたことがあります。 10 回中 9 回は、ベルトが単に溝の床に乗っていただけです。その理由は、セクションが間違っていたり、溝が広く磨耗していたりしたためです。

溝の角度は一定ではなく、これは意図的なものです

断面は 40° のフランク角度で描画されますが、プーリーの溝はプーリーが小さくなるにつれてその角度で閉じるようにカットされます。データム直径約 118 mm では、通常、32° ～ 34° の溝が見られます。中間範囲のプーリーは 36° ～ 38° で動作します。大きなプーリーは完全に 40° になります。なぜ？曲げ。ベルトを小さなプーリーに巻き付けると、ベルトの背面が圧縮され、その部分が外側に広がるため、溝の角度が狭くなり、側面が一致した状態が保たれます。 90 mm プーリーに 40° の溝を切ると、ベルトは上端のみに乗ります。滑って鳴き、数週間で故障します。

当社が取り組む速度制限

ベルト速度に応じて出力が増加します。ベルト自体の質量がベルトを溝から持ち上げようとするため、遠心損失も同様に発生します。クラシックなラップセクションは、約 30 m/s まで快適です。 SPZ から SPC プロファイルの狭いセクションでは、プーリーの直径が許容する場合は 40 m/s およびそれをわずかに超える速度に対応します。この制限を超えると、接触圧力が低下し、ベルトあたりの容量が急速に低下するため、ほとんどの場合、より長く、より遅い駆動がより安価な解決策となります。 トランスミッション ベルト メーカー としては、1 つのベルトが限界を超えてそれに伴う保証リスクを負うよりも、22 m/s で動作する 2 つの溝ドライブを引用したいと考えています。

昨年のもの。何かが壊れるまで速度制限は無視されるため。あるセメント工場から、132 kW のファンを既存のプーリーで 24 m/s から 31 m/s まで駆動するよう依頼されました。私たちはノーと答え、代わりにより大きな従動プーリーを見積もりました。 11週間後、隣のファンも同様にオーバードライブしてベルトを投げ、警備員を連れ去った。遅いほうが安かった。通常はそうなります。

02セクション テーブル: A/B/C/D/E に対するSPZ/SPA/SPB/SPC

2 つの命名システムは、現場で遭遇するほとんどすべてをカバーします。クラシック シリーズ (A、B、C、D、E) は、北米とアジアの大部分のドライブの半分にまだ搭載されているインチベースの断面から生まれました。ナローシリーズ SPZ、SPA、SPB、SPC はメートル法 DIN および ISO の伝統に由来しており、セクションが高くウェッジに近いため、同じ幅でより多くの電力を伝達します。クラシックBとナローSPBのトップ幅はほぼ同じです。 SPB の高さは 2 mm 高く、マッチしたドライブでは B よりも快適なマージンで上回ります。以下のすべての寸法は、V ベルトのメーカー。カタログ再版ではありません。

寸法の比較

上部の幅は、ほとんどの人がノギスで測定するものです。摩耗したプーリーにベルトが適合するかどうかを決定する寸法は、データム幅、つまりコード面の幅です。マークのないベルトがマークのないプーリーに接触するときは、両方の番号を手元に置いてください。

<テーブルスタイル="幅: 100%; ボーダー崩壊: 崩壊; 背景: #ffffff; ボーダー: 1px ソリッド #e2e8f0;"> <本体> セクション シリーズ 上部の幅 データム幅 高さ フランク角度 一般的なデータムの長さの範囲 A クラシック 13 mm 11 mm 8 mm 40° 500～4,000 mm B クラシック 17 mm 14 mm 11 mm 40° 630～6,000 mm C クラシック 22 mm 19 mm 14 mm 40° 900～8,000 mm D クラシック 32 mm 27 mm 19 mm 40° 1,500～11,000 mm E クラシック 38 mm 32 mm 23 mm 40° 2,000～12,000 mm SPZ 狭い 9.7 mm 8.5 mm 8 mm 40° 630～3,550 mm スパ 狭い 12.7 mm 11 mm 10 mm 40° 800～4,500 mm SPB 狭い 16.3 mm 14 mm 13 mm 40° 1,250～8,000 mm SPC 狭い 22 mm 19 mm 18 mm 40° 2,000～12,500 mm 3V / 5V / 8V US ナロー 9.5 / 15 / 25 mm 8.5 / 13.5 / 23 mm 8 / 13 / 18 mm 40° SP シリーズによく似ています

標準 V ベルト図面セットの代表的な寸法。注文する前に、交換するベルトとプーリーの図面を確認してください。

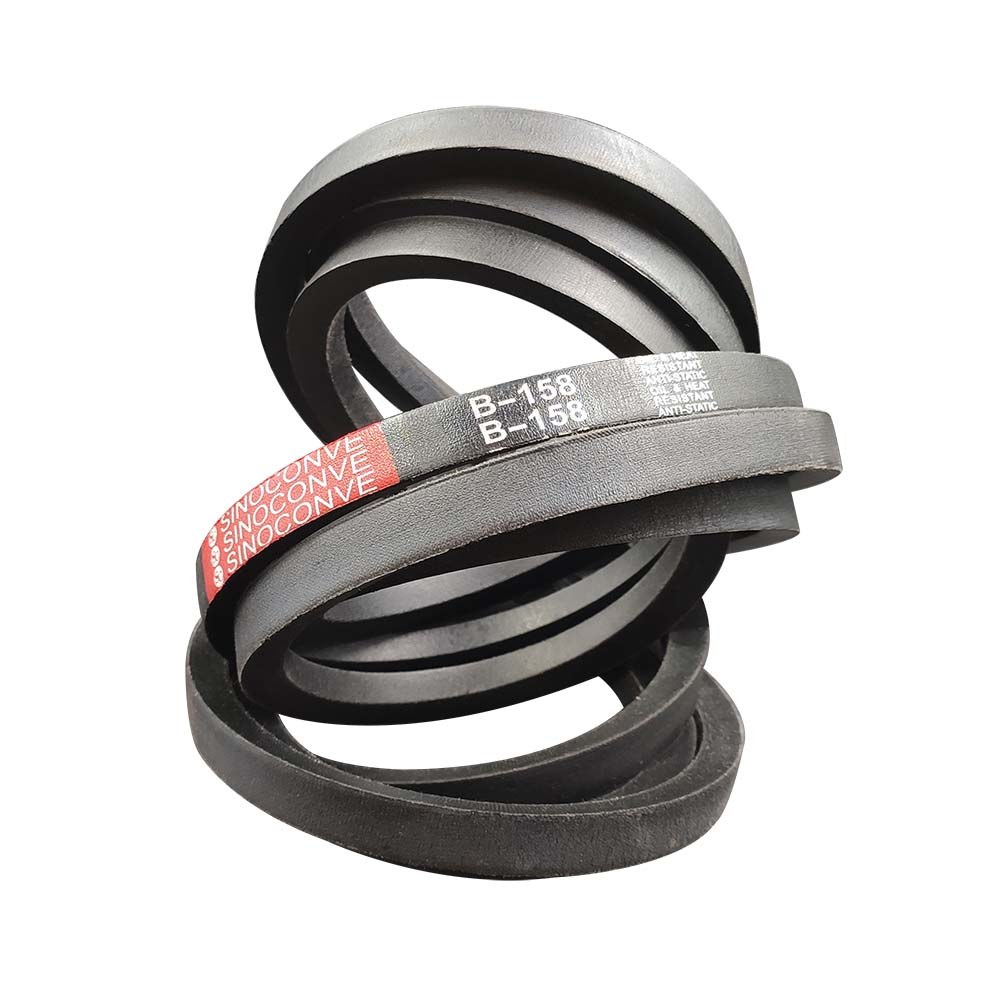

耐油性および耐熱性のコンパウンドで包まれた B セクション ベルト。当社の工場でご注文の長さにカットされます。

ベルトのコードの実際の意味

クラシック ベルトにはセクションの文字と外側の長さ (インチ) によってラベルが付けられているため、A-158 は外側が約 158 インチの A セクション ベルトです。幅の狭いベルトには、代わりにミリメートル単位の基準長さでラベルが付けられています。これが、SPB 2650 の基準線に沿った長さが 2,650 mm である理由です。これら 2 つの長さはベルトの高さほど異なり、それが人々を惹きつけます。古いベルトの外側の長さ 2650 とマークされている場所に SPB 2650 を取り付けると、中心距離の調整が約 13 mm 失われます (ベルトに余裕がない可能性があるドライブでは)。

一致するセットと、それらを出荷し続ける理由

マルチベルト ドライブでは、ベルトが負荷を分担し、長さが一致する場合にのみ均等に負荷を分担します。 2 ミリメートルの差は、短いベルトにさらに強く負荷をかけるのに十分であり、最初にベルトが切れてしまいます。ドライブが 2 本以上のベルトを走行する場合、セット内のすべてのベルトを測定してマークを付け、エレクターが番号でベルトをペアリングできるようにします。この 1 つの習慣により、保証に関する会話のカテゴリ全体が削除されます。

03プーリーの溝の一致と摩耗した溝再選択

これは、ほとんどのガイドがスキップする章です。また、新しいベルトの寿命が 2 年か 4 か月かが決まるのもこの基準です。セクションと溝は一致するペアです。ベルトは 1 つのデータム幅と 1 つのフランク角度に合わせて作成され、プーリーは特定のデータム直径でその角度でその幅を受け入れるように切断されます。ペアリングが解除されると、ウェッジは動作しなくなります。ベルトがどれほど優れているかは関係ありません。

ペアリングが失敗する仕組み

最初の故障モード、そして人々が最も早く理解できる故障モードは、ベルトが溝に対して小さすぎることです。より深く落ち込み、上端はリムに向かって沈み、側面は完全な接触を失います。滑りは接触弧が最も短い小さなプーリーから始まります。次に、その逆のケースがあります。ベルトが大きすぎて、まったく装着されません。トップコーナーに乗り、サイドは決して接触しない。そして、私たちが最も頻繁に目にするのは、単なる磨耗した溝です。

摩耗は脇腹から内側に向かっていきます。ベルトが走行するごとに、角度のある面が研磨され、徐々にカットされます。溝は基準線で広がり、ベルトはより深く位置し、基準直径は縮小します。速度比を変えるドリブンプーリーについて。 1.6 m/s で走行していたコンベアが 1.5 m/s で引きずり始めますが、減速をプーリーに結びつける人は誰もいません。なぜなら、プーリーは外から見るとまだ問題がないように見えるからです。

現場での摩耗溝の測定方法

スチール定規、プーリー面を横切る直線エッジ、および溝ゲージがある場合はそれが必要です。正しいサイズのベルトを溝に置き、手でしっかりと引っ張り、基準線に沿ってベルトの上部がプーリーのリムからどのくらい離れているかを測定します。健全なプーリー、適切なサイズのベルト - リムからわずかに誇らしげに立っています。その予測があなたの判断となります。

<テーブルスタイル="幅: 100%; ボーダー崩壊: 崩壊; 背景: #ffffff; ボーダー: 1px ソリッド #e2e8f0;"> <本体> ベルトのトップ位置とプーリーのリムの関係 意味 私たちの活動 リムの高さは 0.5 ～ 1.5 mm 正しい座席。側面が完全に噛み合った状態 ベルトのみ交換 リムと同一平面上に配置 溝が広がりました。ベルトが床に向かって落ちました 次回の停止時にプーリーの交換を監視、記録し、計画する 縁から 1 ～ 3 mm 下 側面接触が減少。滑って熱くなる可能性があります プーリーを交換するか、材料に余裕がある場合は再カットします 3 mm 以上下、またはベルトが明らかに揺れている 溝の床で底をつきます。ウェッジはまったくありません プーリーはスクラップです。新しいプーリー、直径に応じた正しい溝角度

正直に言うと、この表の出所は次のとおりです。昨シーズン、石灰石工場から 4 枚の写真と 1 回の測定値が送られてきました。ベルト上部は従動プーリーのリムから 2.5 mm 下の位置にあります。ドライバーでは約1mmを誇ります。同じセクション、同じベルトセット、1 台のマシンに 2 つのまったく異なるグルーブ。従動プーリーがベルトをダメにし、ベルトの素材が 2 年間にわたってその原因となっていました。

溝が磨耗したら、セクションを 1 つ上げますか?

通常、私たちの答えは「ノー」です。その理由は次のとおりです。溝が広く摩耗すると、ベルトの側面が元のベルトが接触できなくなった溝面上の点に達するため、1 セクション上のベルトの方がよく収まるように見えることがあります。数年ではなく、数週間のお金がかかります。新しいベルトではフランク角度がまだ間違っており、負荷がベルト面の狭い帯に集中し、カバーがすぐに摩耗してしまいます。ドライブを修理していません。これで失敗は滑りから崩壊へと移行しました。

ただし、正直なところ例外が 1 つあります。プーリーがわずかに摩耗しており、ドライブが負荷の低い低速アプリケーション (ファン、小型撹拌機、1 日数時間) である場合、SPB セットが摩耗した B 溝を次のシャットダウンまで稼働し続けるのを経験しています。私たちはそれを一時的な措置として記録し、プーリーをスペアリストに加えます。この取り決めに関するいかなる点も、恒久的な修正として扱うべきではありません。

プーリー変更後の再選択

プーリーを交換した場合は、選択を再実行します。古いベルトをコピーしないでください。サプライヤーは古い摩耗寸法ではなく標準サイズにカットするため、新しいプーリーにはわずかに異なる基準直径が付いていることがよくあります。わずかな変更でベルトの長さが変わりますが、巻き取り移動量が少ないドライブではそれを受け付けません。古いドライブの交換セットを見積もる前に、負荷時のドライバー速度、両方のプーリーの測定外径、および利用可能な巻き取り移動量の 3 つの数値をお伺いします。通常、これら 3 つを使用すると、1 回のパスでセクション、長さ、ベルトの数に名前を付けることができます。

04実際の選択例: 30 kW ハンマー ミル ドライブ

教科書的な数字ではなく、実際の数字です。私たちが使用するドライブは、石灰石工場のハンマーミルを稼働させます。入力側には、1,470 rpm で回転する 30 kW の 4 極モーターが搭載されています。ローターは負荷がかかると約 800 rpm で回転するはずです。 1 日 10 ～ 12 時間の作業と、始動時にローターが常に空であるとは限らないことを追加すると、一般的な任務での始動が重くなります。まさにこれが、購入者がこのようなドライブのベルト数について議論する理由であり、それが公正な例となる理由です。

計算の前に、このようなプラント用のベルトを購入する人々に私たちがいつも言っていることが 1 つあります。 ヤードの産業用コンベア ベルトは、通常、このようなクラッシャー ドライブを担当するチームと、ゴム製コンベア ベルトが工場に供給されます。運転と搬送の問題は同じ手で解決されます。 両方を理解しているコンベヤ ベルト サプライヤーは、工場に 2 回目の電話をかける手間を省きます。

サービス係数が他の数値よりも先に表示されます

モーターの銘板は負荷ではありません。ベルトドライブは始動電流、失速トルク、および時折発生するジャムに耐える必要があるため、駆動される機械がどれほど容赦ないかを反映するサービス係数から始めます。選択テーブルの一般的な値は次のようになります。

<テーブルスタイル="幅: 100%; ボーダー崩壊: 崩壊; 背景: #ffffff; ボーダー: 1px ソリッド #e2e8f0;"> <本体> 駆動マシン 1 日あたりの実行時間 サービス係数 遠心ファンまたはポンプ 最大 10 個 1.1 - 1.2 ベルトコンベア、均一送り 10 - 16 1.4 容積式コンプレッサー 10 - 16 1.4 - 1.5 バケットエレベーター、スクリューコンベア 16 - 24 1.5 - 1.6 ハンマーミル、振動スクリーン 10 - 16 1.5 - 1.6 ジョークラッシャー、24 時間勤務 16 - 24 1.7 - 1.8

標準テーブルからのサービス要素。異常な周囲環境、頻繁な始動、または妨害を受けやすいドライブに合わせて調整してください。

ハンマーミル、1 日 10 ～ 12 時間、激しい衝撃。 1.5 を採用します。もし工場が工場が 24 時間稼働していると言ったら、私たちは議論することなく 1.6 に移行するでしょう。

デザイン力 — 他のすべてがかかっている数字

設計電力は、選択全体の基礎となる数値であり、モーター定格にサービスファクターを掛けたものです。ここでは、30 kW × 1.5 で 45 kW になります。これ以降のすべての数値では、30 kW ではなく 45 kW が使用されます。私たちは、多くの DIY の選択がまさにこのステップでバラバラになるのを見てきました。なぜなら、モーター定格だけを使用すると、静かに 33% の不足が蓄積されるからです。そして、不足は、通常、試運転後の最初の忙しい週に、負荷による滑りとして現れます。

次にセクションを選択します

横軸は速度、縦軸は設計出力であり、グラフではこのドライブが狭い SPB 帯域内に収まります。他のセクションは理論上は機能します。プーリーは幅が広くなり重くなるだけで、その分プーリーよりもコストがかかります。実際に見積書に記載する比較を以下に示します。

<テーブルスタイル="幅: 100%; ボーダー崩壊: 崩壊; 背景: #ffffff; ボーダー: 1px ソリッド #e2e8f0;"> <本体> オプション 1,470 rpm でのベルトあたりの出力 ベルトが必要です 溝付き面の幅 実際的な判断 スパ 約 6.0 kW 8 約100 mm 幅広で背の高い滑車。より多くのベルトを合わせてください SPB 約 13.2 kW 4 約 65 mm コンパクトなプーリー、低いオーバーハング荷重 クラシック C 約 7.0 kW 7 約 150 mm プーリーがすでに帝王切開である場合のみ

それでは、SPB です。 65 mm の溝付き面にある 4 本のベルトにより、プーリーが軽くなり、シャフトのオーバーハング荷重が軽減されます。また、4 本のベルトは合わせやすく、均一に張力をかけるのが簡単です。

データム直径とその比率から実際に得られるもの

ドライバーの標準 SPB データム直径 224 mm を採用します。目標比率は、1,470 割る 800、つまり 1.84 です。乗算すると、従動プーリーには 412 mm が必要になるため、最も近い標準サイズを探します。これは 400 mm で、実際の駆動速度は 1,470 × 224 割った 400 — 823 rpm となります。ミルは 780 ～ 850 rpm に対応しているため、範囲内に収まります。見積もりでは速度のわずかな増加に注目して、プラント エンジニアが購入後ではなく購入前に確認できるようにします。

直径がパッド上にあるときにベルト速度をチェックします

ベルトの速度は、直径がミリメートル、速度が rpm の場合、円周率×データ直径×速度を 60,000 で割ったものです。このドライブの場合: 3.1416 掛ける 224 掛ける 1,470 を 60,000 で割ると、17.2 m/s になります。これは SPB で包まれたベルトにとっては快適であり、後でプラントが VFD のモーター速度を上げる場合でも余裕が残ります。もしこの数値が 30 m/s を超えていたら、グリップの低下を受け入れるのではなく、戻ってドライバーの直径を大きくしていたでしょう。

実際に構築できる中心距離からのベルトの長さ

中心距離は、2 つのデータム直径の合計の 0.7 ～ 2.0 倍の範囲にある必要があります。ここでは合計が 624 mm なので、作業可能なバンドは 437 mm ～ 1,248 mm となります。私たちは 800 mm を目標にしています。ここでは標準ですが、少し余裕があります。この場合、データムの長さは、標準の公式、つまり中心距離の 2 倍、直径の合計の 1.571 倍、および直径の差の 2 乗を中心距離の 4 倍で割ったものから外れます。これを実行すると、1,600 プラス 980 プラス 10、つまり 2,590 mm になります。

最も近い標準データム長は SPB 2650 です。ベルトを 60 mm 長くしたため、実際の中心距離は約 830 mm に戻りますが、それでもバンドの十分内側にあります。これは、巻き取り移動量が狭いプラントが引っかかるステップです。そのため、ベルトの長さを確認する前に巻き取り量の数値を尋ねます。

アーク オブ コンタクト、および 1 つのベルトが実際に伝えるパワー

小さなプーリーは完全に 180 度巻きつくことはありません。補正は、直径の差を中心距離で割った値、つまり 176 割る 830、つまり 0.21 から得られます。この比率の 0.01 ごとに約 0.6 度のラップがかかるため、ドライバー プーリーは 180 度ではなく約 167 度を認識します。これにより、定格電力が 0.97 分の 1 に引き下げられます。

この比率での基準直径 224 mm、1,470 rpm での SPB の基本定格は、ベルトあたり 13.2 kW です。 2,650 mm は基準長よりも長いため、長さ係数 1.02 が適用されます。修正: 13.2 × 0.97 × 1.02、つまりベルトあたり 13.1 kW。設計出力 45 kW を 13.1 で割ると、ベルト数は 3.4 になります。切り上げする。 4.

完成した選択範囲を 1 つのテーブルに表示

<テーブルスタイル="幅: 100%; ボーダー崩壊: 崩壊; 背景: #ffffff; ボーダー: 1px ソリッド #e2e8f0;"> <本体> ステップ 数量 取得方法 値 1 モーターの定格と速度 ネームプレート 1,470 rpmで30 kW 2 サービス係数 ハンマーミル、10～12 時間/日、ショック 1.5 3 デザイン力 30 kW x 1.5 45 kW 4 セクション 選択チャート、1,470 rpm および 45 kW SPB 5 データム直径 比率 1.84 の標準サイズ 224 mm と 400 mm 6 駆動速度 1,470 x 224 / 400 823 rpm 7 ベルト速度 3.1416 x 224 x 1,470 / 60,000 17.2 m/s 8 計算されたデータムの長さ 中心距離 800 mm での式 2,590 mm 9 選択したベルト 最も近い標準データムの長さ SPB 2650 10 実際の中心距離 2,650 mm ベルトについて再解決 約 830 mm 11 接触円弧 176 / 830 からの修正 167 度、係数 0.97 12 ベルトあたりのパワー 13.2 x 0.97 x 1.02 13.1 kW 13 ベルトの数 45 / 13.1、切り上げ 4 14 注文 一致する 4 つのセット、マーク付き SPB 2650 4 個

機能するかどうかを決定する小さな文字

巻き取り移動量は、取り付けのたるみと通常の伸びをカバーする必要があります。 2,650 mm のベルトの場合、セットの寿命全体にわたって約 25 mm の短縮を許容し、さらに、てこを使わずにベルトを装着するのに十分な自由移動量を許容します。モーターのスライド レールがすでにスロットの端にある場合は、ベルトよりも先にドライブに注意を払う必要があります。

溝数は両方のプーリーで 4 です。 4 本の溝のドライバーと 5 本の溝のドリブン プーリーを組み合わせるのは、機械的には問題ありませんが、意図的にそれを行う人はいません。これは、誰かが他の 4 本と一致しない 5 本目のベルトを装着するよう誘導するだけです。カウントを等しく保ち、マシンタグに書き込みます。

次に、順序自体があり、この演算の多くが静かに消滅する場所です。 Vベルトの最低発注本数は各サイズ30本～50本となります。工場が停止していて待てない場合は、問い合わせの際にその旨を伝えてください。緊急の 4 ベルト セットは通常 15 ～ 20 日で到着します。

05コグエッジ vs ラップエッジ vs ローエッジ: 決断マトリックス

セクションとベルトのカウントが確定します。次の決定は建設であり、それによってドライブの持続時間がほとんどの購入者の予想よりもはるかに大きく変わります。 3 つのファミリーは、ラップド、ローエッジ、コグドのほぼすべての産業用ドライブをカバーします。

3 つの構造の実際の内容

巻き付けられたベルトは、上部、底部、および両脇腹を覆う布地のジャケットを運びます。ジャケットはゴムをまとめて保持し、油やほこりに耐性があり、ドライブがわずかにずれて動作しても悪用に耐えます。トレードオフは剛性です。巻き付けられたベルトはあまり曲がりにくいため、より大きな最小プーリー直径が必要となり、高速での熱の蓄積が速くなります。

ローエッジにはジャケットがありません。側面は、最終プロファイルに合わせて切断または成形された、裸の配合ゴムです。裸のゴムはスチールの溝に対する摩擦係数が高いため、ローエッジ ベルトは同じ張力でより多くの動力を伝達し、より低温で動作し、小さなプーリーにも耐えられます。それが弱点でもあります。ジャケットがないため、油や砂がコンパウンドに直接付着し、摩耗によってコンパウンドが消耗します。

コグドベルトはローエッジファミリーの内側にあり、下側には成形された歯が付いています。すべての古典的なコグ付き V ベルトと細いプロファイルは、ベルトが圧縮される位置で歯が材料を正確に除去するため、より簡単に曲がります。プーリーが小さくなり、速度が速くなり、熱が少なくなります。すでに幾何学的限界に達しているドライブでは、多くの場合、新しいプーリーを必要としない唯一の修正方法は歯車です。

サービス中にこれらが互いにどのように動作するかをより詳細に比較したいですか?それを古典的な V ベルトとコグ付きおよびラップ V ベルトの仕様。

意思決定マトリックス

<テーブルスタイル="幅: 100%; ボーダー崩壊: 崩壊; 背景: #ffffff; ボーダー: 1px ソリッド #e2e8f0;"> <本体> 属性 ラップ 未加工エッジ 歯車 側面の摩擦 ベースライン 高い 高い ベルトあたりのパワー 100% 約 115% 約 115% プーリーの最小直径 最大 小さめ 最小 熱の蓄積 最高 下 最低 オイルとグリース 良い 悪い 配合すればまあまあ ほこりや砂 最高 普通 歯車に素材を詰めることができる 屋外および紫外線への曝露 良い まあまあ、カバーが必要 まあまあ、カバーが必要 衝撃吸収 最高 普通 普通 一般的な義務 粉砕機、工場、埃っぽい部屋 クリーンな産業用ドライブ 小さな滑車、高速

実際の問い合わせにマトリックスを適用する方法

埃っぽい部屋、オイルミスト、屋外の庭: ラップされており、形状ではなく配合物についてお伺いします。クリーンなワークショップ、中型プーリー、新しいプーリーを購入せずにドライブを締め付けます (生刃または歯付き)。巻き付けられたベルトを曲げることができない小さなプーリー: 歯付き。推測ではなく最小直径を計算します。

ほこりに関するフィールドノート 1 つ。それは人々を驚かせるためです。セメント室または鋳造室内を走行するベルト上の開いた歯車は、歯の隙間に細かい物質を集めます。速度が上がるとベルトのバランスが崩れ、詰まったキャリーオーバーによってプーリーの溝が摩耗します。このような部屋では、たとえ効率の悪い構造であっても、通常、ラップされたベルトの方が長持ちします。カタログの見出しではなく、環境を考慮して選択してください。

プロファイルと長さが実際の注文にどのように対応するかをより広範に把握するには、V ベルト購入ガイドでは、サイズ設定と注文について詳しく説明しています。

06産業と農業の義務: 衝撃、粉塵、天候

密閉されたギアルームで 5 年間稼働したベルトは、ベーラーでは 1 シーズンで故障する可能性があります。同じセクションです。同じ構造ですが、まったく異なる義務があります。引用するときは、ドライブがフェンスのどちら側に位置するかを尋ねます。これは、2 つの環境が反対の方法でベルトに影響を与えるためです。

産業上の義務とはどのようなもの

産業の成長は安定しています。ファン、ポンプ、コンベヤーのギアボックス、またはコンプレッサーは、通常、保護されたドライブと乾燥した日陰の環境で、数千時間にわたって一定の速度で回転します。負荷は緩やかに変化するため、ベルトは突然の過負荷ではなく、主に時間と熱によって影響を受けます。故障パターンは予測可能です。徐々に摩耗し、徐々に伸び、緊急時ではなくスケジュールに従ってセットを交換します。

ダストは、ここですべてを変える変数です。セメント工場や鋳物工場では空気中に微細な研磨材が漂っており、それが溝や歯の隙間、プーリーの面に沈み込みます。溝に詰められた材料により溝の有効角度が変化し、ベルトが本来よりも高くまたは低く位置します。このため、私たちはメンテナンス チームに対して、ベルトを交換するたびに溝を吹き飛ばすように指示しており、プーリーの表面を磨いてきれいにしたと称するのではありません。

農業義務とはどのようなもの

農業活動は着実とは反対です。コンバインヘッダー、ラウンドベーラー、穀物オーガー - それぞれが屋外で、アイドリングストップ作業や石詰まり、そして時折の完全失速を目にします。ベルトでは、太陽と雨、泥ともみがら、そして季節の合間に何ヶ月も何もしない状態が続きます。さらに、ヘッダーに空きスペースがないため、プーリーは機械の設計が許す限り小さいことがよくあります。

この小さなプーリーが、多くの農業用駆動装置でコグド ベルトやローエッジ ベルトを使用する理由です。ジャケットを取り外し、下側に歯車を切り込むと、ベルトがプーリーに巻き付けられますが、同じセクションの巻き付けられたベルトでは追従できません。また、エンジン コンパートメントや油圧漏れも問題の一部であるため、農業用ベルトにはより多くの耐熱性と耐油性のコンパウンドを採用しています。

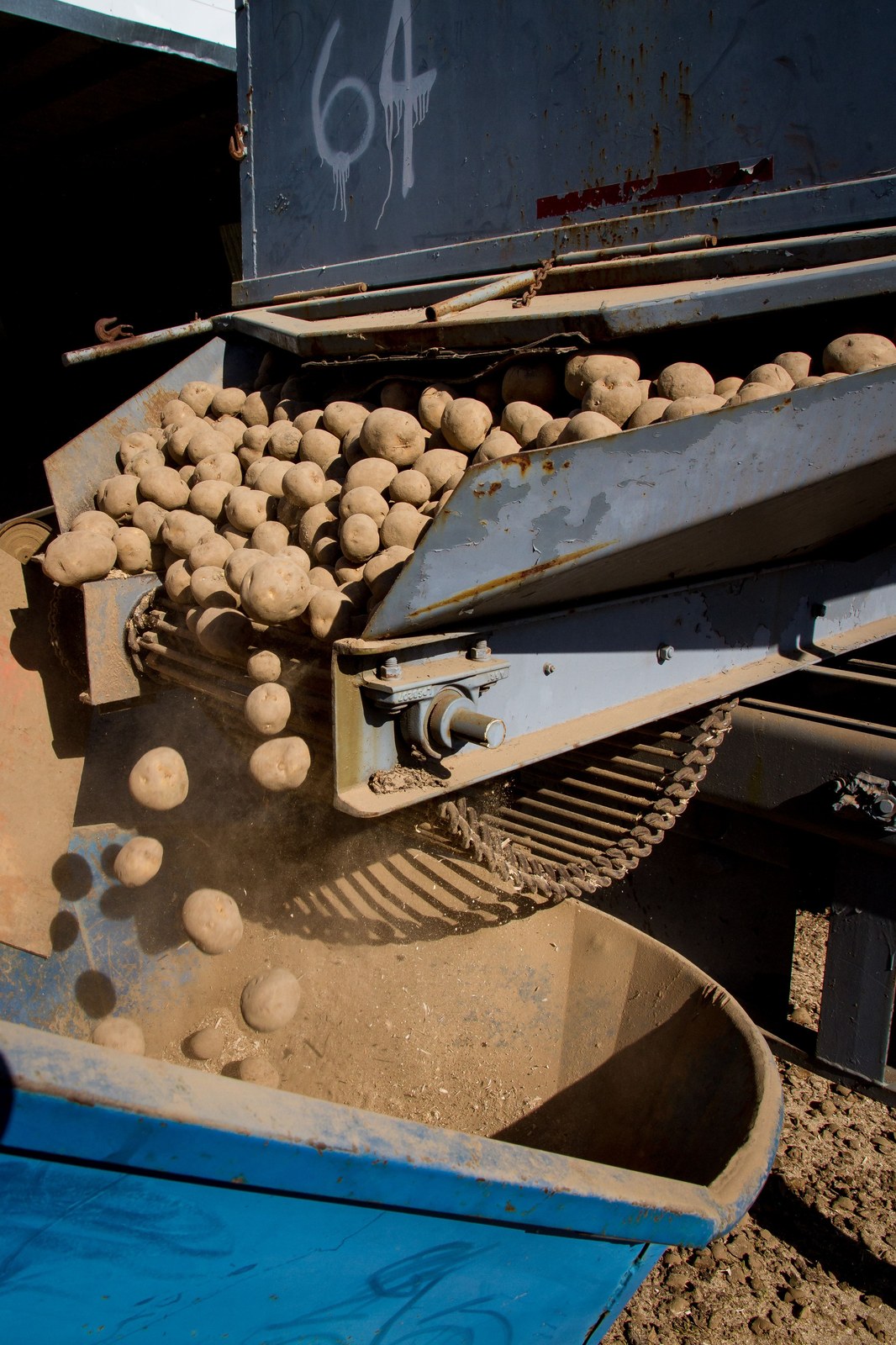

屋外での農業機械: 小さな滑車、大きな衝撃荷重、および多量の粉塵。

重要な詳細について直接説明します

<テーブルスタイル="幅: 100%;境界崩壊: 崩壊;背景: #ffffff;ボーダー: 1px ソリッド #e2e8f0;"> <本体> 係数 産業の推進 農業活動 ドライブあたりの標準的な電力 5 ～ 200 kW 2 ～ 40 kW キャラクターをロード 安定しており、予測可能 ショック、ジャム、失速 環境 密閉、埃っぽい、または油っぽい 屋外、太陽、雨、泥 プーリーのサイズ 寛大なデザイン マシンが許す限り小さい 優先建設 埃っぽい部屋向け 歯車または切りっぱなしのエッジ サービス係数 1.1 ～ 1.6 1.5 ～ 1.8 置換パターン 計画中、時間内 シーズン前は反応的 シーズン間のストレージ 通常は問題ありません 緊張を緩める必要があります

2026 年の産業用 V ベルト市場の動向

産業用 V ベルト市場に携わっている人と話すと、最初の数分で 2 つのテーマが浮かび上がります。それは、混載とリードタイムです。かつては 6 つのベルト ブランドを棚に保管していたバイヤーは、その数を 2 ～ 3 つに絞りつつあります。その主な理由は、ブランド間でセットを一致させるのが頭の痛いことと、1 つのドライブにブランドを混在させると寿命が短くなるからです。あとはタイミングですね。 20 年間独自の保管室を運営していた工場は、現在、数か月ではなく数週間で出荷できるサプライヤーを求めています。最も速く動くベルトは狭いセクションと歯車のプロファイルです。

弊社の注文書にも同じことが記載されています。クラシック B と C は、プーリーがその用途に適しているため、古い機器の修理で依然として主流です。新しいドライブはほとんどの場合、SPZ から SPC に指定されており、その注文のうち歯車構造を要求する割合が増加しています。細いコグドベルトはプーリー面 1 ミリメートル当たりの伝達力が大きく、スチールやオーバーハング荷重の場合には面幅が高価になります。

調達戦略についてもう 1 つ言及しておきたいことがあります。在庫のあるディーラー穀物取扱い、骨材ヤード、肥料工場向けの卸売コンベヤ ベルトは通常、同じサプライヤーから V ベルトを購入し、両方を扱う販売代理店が顧客のメンテナンス予算を 1 か所で管理します。農業面では、山形製品やクリート製品と並んで V ベルトを在庫している多くのディーラーと協力しています。スタイル="カラー: #1d4ed8; text-decoration:Underline;" href="https://www.sinoconve.com/products/chevron-conveyor-belt">コンベア ベルト ディストリビュータとの関係が通常、アカウントを結び付けます。

07>マルチリブ PK ベルトとパジャマ ベルト: 境界線が存在する場所

ある時点で、購入者から、4 つまたは 5 つの V ベルトのセットを 1 つのマルチリブ ベルトに置き換えるべきかどうかを尋ねられました。それは公平な質問です。答えはファッションではなく、意欲によって決まります。

PK ベルトとは

pk ベルト、pk プロファイル、またはポリ V ベルトとして販売されているマルチリブ ベルトは、下側に一連の小さな縦方向のリブが成形された平裏ベルトです。 PK プロファイルは 3.56 mm のリブ ピッチを使用します。 PJ はさらに細かく、2.34 mm です。 6PK ベルトにはリブが 6 本、12PK には 12 本あります。ベルト全体が 1 つのピースであるため、6PK は横に並んでいる 4 つまたは 5 つの別々の V ベルトの代わりになります。セクションが薄く、リブが小さいため、非常に小さなプーリーの周りで曲がり、高速で低温で動作し、アイドラーを使用して背面から駆動することができます。これが、そもそも蛇行アクセサリ ドライブを可能にするものです。

PK が勝てる場所と勝てない場所

<テーブルスタイル="幅: 100%;境界崩壊: 崩壊;背景: #ffffff;ボーダー: 1px ソリッド #e2e8f0;"> <本体> 基準 V ベルトのセット マルチリブ PK または PJ 駆動されるアクセサリの数 ベルト セットごとに 1 つまたは 2 つ 1 つのベルトから最大 5 つまたは 6 つまで プーリーの直径 セクションで設定された最小値 同じ倍率ではるかに小さい 最大実用パワー 非常に高い、単一または複数 中程度; 肋骨数が多いと幅が広くなる 埃っぽい部屋、またはザラザラした部屋 許容範囲 グリットでリブをパック 位置合わせの許容値 無理のない範囲で寛容 厳密; エッジリブが最初に失敗します シングルベルト交換 マルチベルト ドライブで可能 ベルト全体が外れます ショックとジャムの負荷 V 溝グリップにより優れたハンドリング 激しい衝撃による肋骨の剥離 騒音と振動 中程度 低く、速度が上がるとスムーズ

何年にもわたって両方を引用してきた私たちの経験則: ドライブが高速で、プーリーが小さく、1 つのシャフトから複数のアクセサリを供給する必要がある場合は、マルチリブに移行します。ドライブが遅くて負荷が大きい場合、部屋が研磨粉塵でいっぱいである場合、または工場でベルト セット全体ではなく 1 つのベルトを交換するオプションが必要な場合は、V ベルトを使用してください。 400 mm プーリーで 24 時間稼働するエアコンプレッサーには、PK ベルトは必要ありません。林業チッパーは 120 mm シャフト プーリーから 3 つのポンプを供給します。

間違えずにドライブを PK に変換する

計算は簡単です。公差はそうではありません。前と同じ方法で設計動力を計算し、速度とプーリー直径でのリブあたりの定格動力で割ってリブ数を取得し、切り上げます。次に、V ベルト ドライブによって通常回避できる 2 つのことを確認してください。プーリーの位置合わせが最初です。PK ベルトは多くの狭いリブに負荷を分散します。角度の位置が 0.5 ミリメートルずれるとエッジのリブに負荷がかかり、ベルトの残りの部分が摩耗するずっと前にエッジのリブが切れてしまいます。 2 番目は、プーリーの歯幅と溝の深さです。PK プーリーは、より多くの溝を備えた V 溝プーリーではないためです。リブの形状が異なり、ピッチやクラウンも異なります。

ドライブがグリップではなく正確な速度マッチングを必要とする場合、その答えは通常、まったく別の製品になります。同期タイミング ベルトは、スリップせずに比率を保持しており、当社はそれらを V ベルト シリーズと並行して供給しています。ベルトの購入を集中管理している工場では、通常、V ベルト、PK ベルト、タイミング ベルト、および搬送製品の監査が容易な 1 つのサプライヤーと、 完全なベルトコンベア工場は通常、出荷をまとめて行うことができるため、保管室が 5 つの配送ウィンドウを処理する必要はありません。

08>取り付け、張力調整、およびメンテナンスの間隔

ベルトの寿命が最も短い原因は、ベルトではなく取り付けに遡ることが調査されています。一度も調整されておらず、正しく張られていないドライブは、数か月で一致したセットを消費してしまいます。基本を正しく理解すれば、同じセットを何年も使い続けることができます。

ベルトが包装紙から取り出される前

ドライブをロックアウトして、溝を掃除します。緩んだ錆や詰まった塵は有効な溝角度を変化させ、破片上に装着されたベルトは基準線を見つけることができません。両方のプーリー面に直線エッジを当て、位置合わせを確認します。短いドライブでは、プーリーの面に定められたルールによって、知っておくべきことがわかります。プーリーの溝にバリがないか、セクション 03 で説明した溝の磨耗状態を確認します。次に、モーターのスライド レールの移動量を確認します。調整が残っていないドライブにベルトを取り付けても意味がないからです。

たわみ法による張力

定規とスプリング ゲージだけが必要なので、たわみによって張力を加えます。最長スパンの中央を押します。目標は、スパン 1,000 mm ごとに約 16 mm のたわみです。ドライブが 830 mm の場合、これはおよそ 13 mm の移動に相当し、ベルトをそこまで押すのに必要な力によって、張力が適切かどうかがわかります。

<テーブルスタイル="幅: 100%;境界崩壊: 崩壊;背景: #ffffff;ボーダー: 1px ソリッド #e2e8f0;"> <本体> セクション 1,000 mm スパンあたりのたわみ ベルトあたりの一般的な力 SPZ / A 16 mm 25 - 40 N SPA / B 16 mm 35 - 55 N SPB / C 16 mm 40 - 80 N SPC / D / E 16 mm 70 - 120 N

張力表からのたわみの数値を示します。セクション、プーリーの直径、比率の正確な値については、お問い合わせください。

実践的なメモが 2 つあります。モーターを動かして張力を張ります。ベルトをバーでプーリーに掛けててこで張ってはなりません。ベルトにまだ問題がないように見えても、コードが切れてしまいます。また、最初の 24 ～ 48 時間の走行後にもう一度張力を確認してください。新しいベルトが溝に収まり、スパンが伸びるからです。

推奨されるメンテナンス間隔

毎週、ガードの外からドライブを見てください。粉塵が吹き飛ばされました。ベルト裏に光沢のある光沢。ベルトが隣のベルトよりも低く、または高く乗っている。毎月、すべてのベルトのたわみをチェックし、セットとして張力を修正してください。四半期に一度、溝を清掃し、位置合わせを再確認し、プーリーの表面にうねりがないか確認してください。 1 年に 1 回、または 4,000 稼働時間ごとに溝を測定し、その数値を機械履歴に記録します。そうすれば、次の人は驚くことではなく傾向を知ることができます。 V ベルトの切断が警告なしに失敗することはほとんどなく、警告はほとんどの場合プーリーに表示されます。

スペアには独自のラインが必要です。ベルトは電気モーターや溶接セットなどのオゾン発生源から離れた暗所の元のコイル内に保管してください。セットが必要なため、ベルトをペグに一点で吊り下げないでください。高温で乾燥した保管室では、ほとんどのメンテナンス計画が想定しているよりも早くゴムが劣化します。ベルトは工場からコイル状に巻かれ、ストラップで固定され、セクションと長さのタグが付けられているため、折り畳まれずに丸く保管室に到着します。

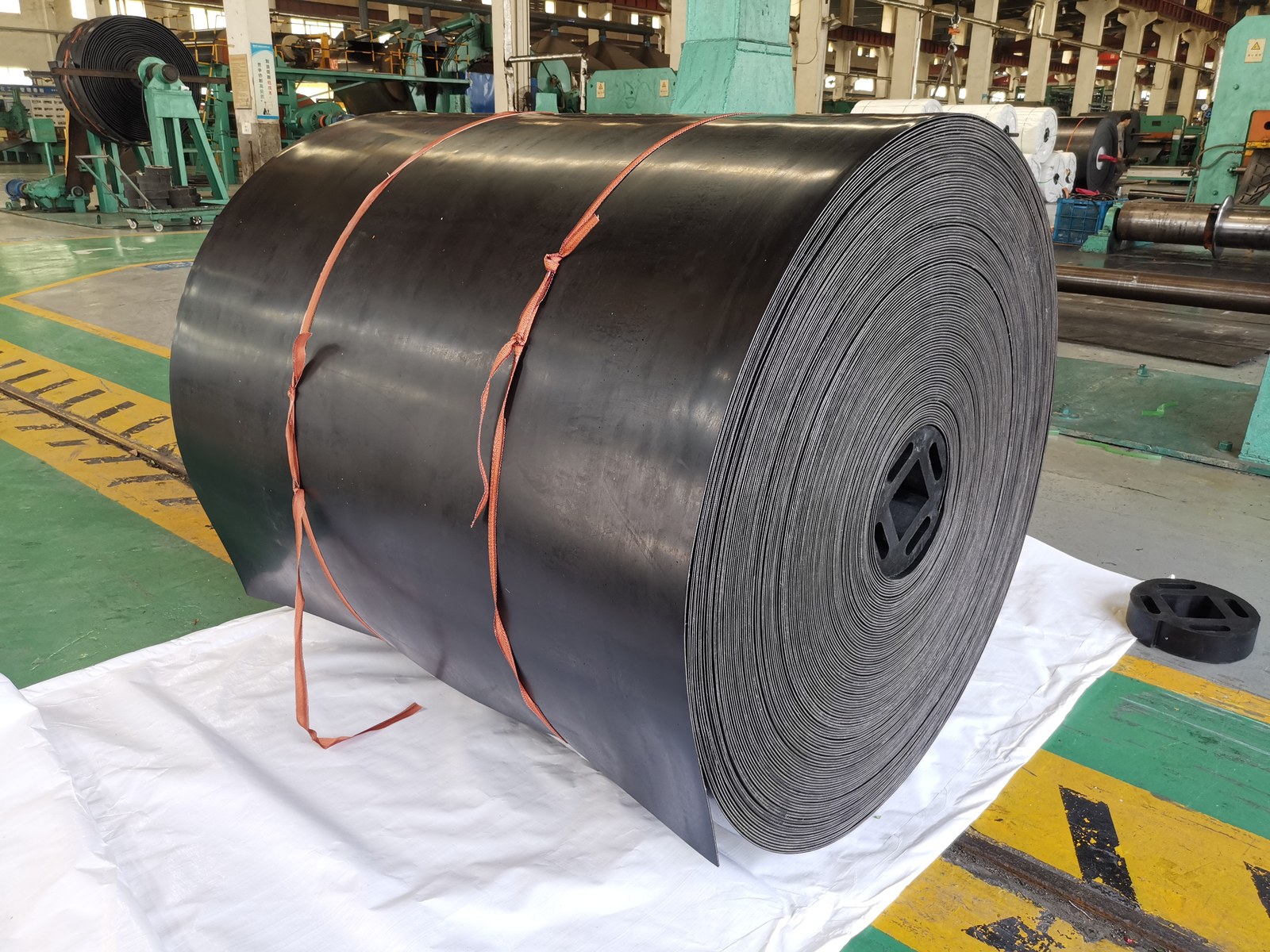

完成したベルトストックは、コイル状に巻かれ、タグが付けられ、コンテナに入れる準備ができています。V ベルト セットも同じ方法で梱包されます。

09故障モード: スリップ、横転、破損、摩耗

ベルトとプーリーを一緒に読むと、通常、原因がそれ自身に現れます。以下の表は、お客様が失敗したセットの写真を送信する際に確認する内容の短縮版です。

グラフの原因となる症状

<テーブルスタイル="幅: 100%;境界崩壊: 崩壊;背景: #ffffff;ボーダー: 1px ソリッド #e2e8f0;"> <本体> 表示される内容 最も考えられる原因 最初に確認する内容 アクション 負荷がかかると異音が発生し、速度が低下します 張力が低い、またはベルトが溝に沈んでいる たわみの図とリム上の上端の投影 張力を緩めるか、プーリーを交換します 黒い粉塵と光沢のある側面 長期的な滑り、油で汚染されることが多い 溝の清潔さと近くの漏れ 清掃し、シールを修正し、セクションを再確認します ベルトが仰向けになる 位置ずれ、間違ったセクション、溝内の破片 面全体の直線エッジ、溝検査 位置を再調整し、溝をきれいにし、セクションを修正します きれいな引張破断を伴うスナップベルト 過剰な張力、詰まりまたは衝撃、プーリーの損傷 バリとステップ摩耗のためのプーリーの表面 プーリーをドレスアップまたは交換し、張力をリセットしてください セットの 1 つのベルトが繰り返し故障する セットが一致していないか、磨耗した溝に負荷がかかっています 他のベルトの長さを測定しました 一致するセットとして置換 ベルト裏側に亀裂 熱、オゾン、またはプーリーが最小直径を下回っている 周囲温度とドライバープーリーのサイズ 歯付きベルトに移動するか、プーリーを拡大してください 壊れた歯車または欠落したリブセクション サイズ不足のプーリー、ダストパッキン、摩耗 コグドベルトテーブルに対する最小直径 サイズを変更するか、ラップされた構造に切り替える 不均一な摩耗、片面研磨 角度のずれまたはシャフトの曲がり プーリーハブのシャフト振れ シャフトを再調整または修理する

最もよく聞かれる失敗

スリップは私たちの受信箱を満たすものですが、それがベルトのせいであることはほとんどありません。私たちの経験では、報告されたスリップケースの約 4 分の 3 は、一度設定しただけでチェックされなかった張力、または長年の走行で開いた溝に戻ります。残りの 4 分の 1 は、汚れと本物の過負荷に分かれます。ベルトの裏側は斑点ではなく全幅にわたってガラス張りになっているため、本物の過負荷は簡単に見つけられます。

ロールオーバーについても言及する価値があります。ドラマチックに見えるし、いつもベルトが非難される。ベルトが溝から押し出されるまでは、ベルトは回転しません。つまり、位置がずれたり、溝に対して狭すぎる部分が発生したり、溝に異物が乗り上げたりすることが原因です。これらを確認せずにひっくり返ったセットを交換すると、またひっくり返ります。

10 よくある質問

A/B/C/D/E セクションと SPZ/SPA/SPB/SPC セクションの違いは何ですか?

クラシック レターは古いインチベースの断面図であり、依然として非常に大規模なドライブのインストール ベースに使用されています。 SPZ から SPC は、DIN および ISO の伝統による狭いメートル単位のセクションです。クラシック B と幅の狭い SPB は上部の幅が近いですが、SPB の方が高く、同じプーリー面でより多くのパワーを伝達します。これらは互換性がありません。溝プロファイルとデータム幅は両方とも異なります。

プーリーがどのセクションを取るかを調べるにはどうすればよいですか?

基準線の溝幅とプーリー直径を測定し、両方を断面表と比較します。ベルトが手元にある場合は、ベルトを溝に落として、ベルトの上端がリムからどのくらい離れているかを確認してください。 0.5 ミリメートルから 1.5 ミリメートルの誇りは、ペアリングが正しいことを意味します。寸法と 2 枚の写真 (プーリー面の正方形と側面からの 1 枚) をお送りください。セクションを確認させていただきます。

同じプーリーのラップベルトをコグドベルトと交換できますか?

通常ははい、これは小さなプーリーを備えたドライブでは一般的なアップグレードです。コグドベルトはベルトあたり約 15% 多くの動力を伝達するため、通常は同等品を交換するとマージンが向上します。ただし、2 つの条件が適用されます。溝は良好な状態でなければなりません。埃っぽい部屋で歯付きベルトを使用すると、歯の隙間に物質が溜まります。

30 kW ドライブにはベルトが何本必要ですか?

セクション 04 の例を考えてみましょう。ハンマーミルを 1,470 rpm で駆動する 30 kW モーターには約 1.5 のサービスファクターが必要で、これにより設計出力は 45 kW になります。その速度のSPBではベルト4本で余裕でカバーします。デューティを定常ファンに変更すると、同じモーターに必要なモーターは 3 つだけになる場合があります。この数値は職務とセクションに基づいたものであり、モーターの定格そのものに由来するものではありません。

交換する必要があるベルトの長さはどのように測ればよいですか?

クラシック ベルトでは、文字の後の数字は外側の長さをインチ単位で表します。細いベルトでは、基準長さがミリメートル単位になります。マークがすり減っている場合は、古いベルトを切断して平らに測り、ベルトの高さ約 1 つ分を引いて外側の長さを基準長に変換します。

最小注文数量、リードタイム、支払い条件はどれくらいですか?

V ベルトの場合、通常の最小注文数量は各サイズ 30 ～ 50 個です。サンプルは 2 ～ 5 日で発送され、通常の生産には約 30 日かかります。回線がダウンした場合は、15 ～ 20 日以内に緊急セットを移動できます。支払いは、出荷前に30％のデポジットと残高を伴うT / T、またはL / Cによって行われます。 OEM および ODM 作業、プライベート ラベル印刷、カスタム コンパウンドはすべて V ベルト シリーズ全体で利用できます。

V ベルトとコンベア ベルトを同じ注文で供給できますか?

できます。 V ベルト、タイミング ベルト、PK ベルト、およびコンベア製品の全製品が同じ工場から生産されており、これらを統合することで、保管場所からの配送時間やサプライヤーの監査が不要になります。見積もりを依頼する際に、サイズ、数量、宛先ポートを教えてください。両方の製品ファミリーをカバーする 1 つのスケジュールを返信します。
