Конвейерная лента из ПВХ — это лента для легких нагрузок, каркас которой представляет собой тканое полотно, покрытое с обеих сторон поливинилхлоридом вместо вулканизированной резины. Ткань воспринимает натяжение, ПВХ обеспечивает ровность рабочей поверхности и облегчает ее очистку, а эти два компонента соединены в единый лист, который изгибается на небольших шкивах, не растрескиваясь. Именно по этой причине такие ленты широко используются в цехах по упаковке продуктов питания, сортировке посылок и на легких сборочных линиях.
Цвет — это вопрос, который следует учитывать при выборе, а не при оценке характеристик. Зеленые конвейерные ленты из ПВХ доминируют в общей транспортировке, поскольку этот оттенок скрывает повседневные царапины и создает четкий контраст для большинства продуктов. Многие предприятия устанавливают определенный цвет для каждой зоны: зеленый — для общей упаковки, белый — для молочной или хлебобулочной продукции, синий — там, где отдел контроля качества хочет иметь яркий визуальный ориентир. Покупатель, составляющий список производителей зеленых конвейерных лент из ПВХ или ищущий завод по производству зеленых конвейерных лент из ПВХ, должен сначала убедиться в одном: цвет — это пигмент, используемый в составе ПВХ. Сам по себе он ничего не говорит о соответствии требованиям для контакта с пищевыми продуктами.
В Нинбо мы производим легкие ленты из ПВХ и полиуретана наряду с линиями по производству резиновых, шевронных и клиновых лент, и большинство вопросов, которые нам задают, касаются закупок, а не инженерных аспектов. Следующие несколько тысяч слов подробно описывают спецификацию по пунктам, объясняют, что именно включает в себя каждый сорт ленты, сравнивают методы соединения по прочности и гигиеничности, приводят список требований к коммерческим предложениям, позволяющий сравнивать два предложения, и завершают описанием измерений при приемке товара, которые позволяют предотвратить попадание бракованного рулона на конвейер.
01Что такое конвейерная лента из ПВХ и для чего по ней движутся линии?
Любой, кто цитирует ПВХ конвейерная лента Необходимо уметь назвать слои, ткань, толщину покрытия и пигмент, поскольку эти четыре элемента описывают практически весь продукт. Здесь нет ничего экзотического. Материал термопластичный, поэтому покрытия привариваются к ткани под воздействием тепла и давления, а не затвердевают в резину, и именно этот факт обеспечивает гладкую, не оставляющую следов, легко очищаемую поверхность, которую постоянно запрашивает легкая промышленность.

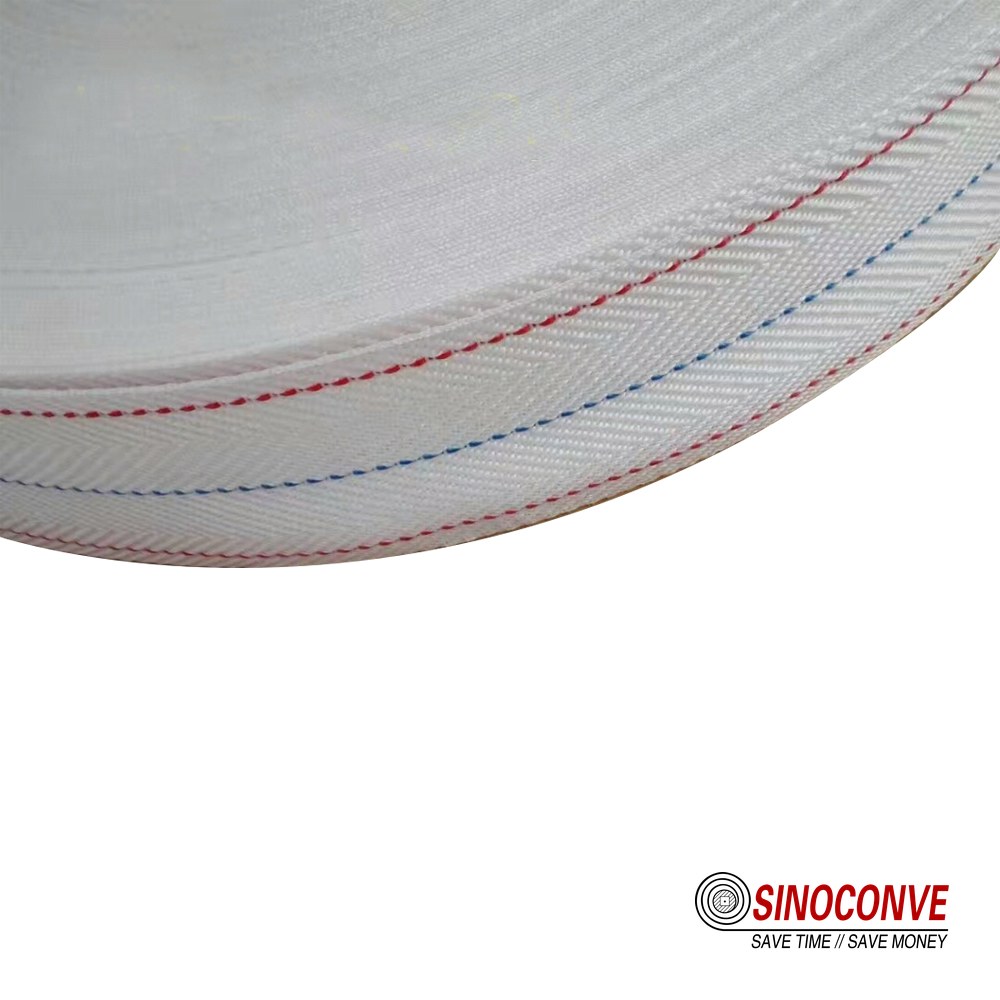

Слои в поперечном разрезе
Готовый ПВХ-ленточный конвейер представляет собой многослойную конструкцию из трех функциональных частей. Верхний слой из ПВХ-компаунда располагается поверх тканевого каркаса, обычно состоящего из двух-четырех слоев полиэфирной основы и полиамидного утка, а нижний слой закрывает другую сторону. Изделие движется по верхнему слою, каркас принимает на себя нагрузку, а нижний слой скользит или перекатывается по опоре. Общая толщина лент, которые мы отгружаем, чаще всего составляет от 1,5 до 6 мм, и именно толщину слоя и каркаса покупатель выбирает, когда дело доходит до спора о толщине.
Из этой конструкции вытекают два основных принципа. Каркас сопротивляется растяжению, поэтому для ремня, предназначенного для перевозки более тяжелого груза на большом расстоянии между центрами, требуется больше слоев или более прочная ткань, а не более толстое покрытие. Вода и большинство масел легко смываются с этого покрытия, как и стандартные чистящие средства, используемые в зонах мойки, поэтому одна конструкция обслуживает пекарню и линию по продаже свежих овощей без каких-либо изменений в чертеже.
Почему один и тот же пояс выпускается в зеленом, белом и синем цветах?
Цвет — это то, где чаще всего возникают ошибки при оформлении заказов. На заводе стандартизируют использование зеленого цвета для одной группы продуктов и белого для другой, и инженер по техническому обслуживанию, работающий в условиях нехватки времени, просто заказывает зеленый вариант, не проверив, содержал ли белый другой компонент. Зеленый цвет обычно означает общую транспортировку на заводе, где необходимо устранить следы загрязнения. Белый цвет используется там, где контакт с пищевыми продуктами является обычным явлением, потому что светлый конвейер рано выявляет загрязнения, и команда по гигиене воспринимает это как сигнал. Синий цвет выбирается гораздо чаще, чем ожидается, в основном как яркий маркер, отделяющий один производственный поток или одну зону от другой.
Ни один из этих трех оттенков не гарантирует одобрения для использования в пищевой промышленности, низкой миграции или антимикробных свойств. Это свойства соединения и подтверждающие их результаты испытаний, а не пигмента. Две ленты могут выглядеть одинаково на фотографии, но вести себя совершенно по-разному в шкафу при температуре минус 25 градусов. Запросите артикул соединения и результаты анализа миграции, и рассматривайте цвет как инструмент маркировки, помогающий вашим операторам, чем он, собственно, и является.
Зеленые, белые и синие ПВХ-ленты имеют общий тканевый каркас и различаются по составу, пигменту и отделке поверхности, поэтому цвет сам по себе никогда не определяет назначение ленты.
02Технические характеристики конструкции: каркас, крышки и общая толщина металла.
Технические характеристики ленточных конвейеров сильно различаются у разных поставщиков, и причина в том, что никто не может прийти к единому мнению относительно того, как называть толщину. Некоторые указывают общую толщину, другие — только толщину защитного слоя, а третьи — только толщину каркаса, оставляя читателю возможность догадаться об остальном. Прежде чем сравнивать что-либо, уточните терминологию, потому что «лента 3 мм» может означать как 3 мм защитного слоя, так и 3 мм общей толщины. На наших чертежах число всегда указывает общую толщину.
Как количество слоев и тип ткани определяют прочность ремня
Протяженность ленты определяется её каркасом, прежде чем она выйдет за пределы допустимых значений. Стандартным выбором является полиэфирная основа с полиамидным утком, поскольку такое сочетание обеспечивает стабильность длины, сохраняя при этом гибкость в поперечном направлении. Двухслойная лента используется для коротких участков, характерных для упаковочного оборудования. Трехслойная лента появляется, когда межосевое расстояние превышает примерно 8 м или когда лента должна перемещать более тяжелый груз, а четырехслойная лента предназначена для действительно длинных, загруженных участков, где даже 2-процентное удлинение нарушит точность перемещения.
Тип ткани имеет такое же значение, как и количество слоев. Лента, предназначенная для линии по переработке влажной молочной продукции, и лента, предназначенная для сортировщика сухих картонных коробок, могут иметь одинаковое количество слоев, но отличаться по нити основы, нити утка и термической обработке, используемой для их сплавления. Эта разница не отражается в накладной. Она проявляется через восемнадцать месяцев, когда одна лента все еще движется, а на другой появляется волнистость по краю.
Толщина покрытия, твердость и общая толщина, из которой оно состоит.
Толщина защитного слоя предназначена для износа, поэтому она определяется по степени истирания, а не по нагрузке. Верхний слой толщиной 0,5 мм подходит для легкой сортировочной машины, работающей с картонными коробками, а слой толщиной 1,5 мм и более — для линии, перемещающей абразивные продукты, такие как вымытые корнеплоды или мешки с минеральными наполнителями. Твердость защитного слоя ПВХ-компаундов обычно составляет от 75 до 85 по Шору А, при этом более твердые слои лучше противостоят порезам и вмятинам, а более мягкие обеспечивают сцепление со скользким продуктом на наклонной поверхности. Это действительно компромисс, а не бесплатное улучшение.
Сложение этих трех частей дает общий показатель, и весь вопрос... конвейерный ролик Совместимость зависит от конечного значения. Более толстые ремни требуют больших шкивов и более длинных переходных зон, а также их сложнее аккуратно соединить на концах. Когда клиент просит нас обеспечить общую толщину 2 мм, но при этом требует работы с тяжелыми абразивными материалами, мы сопротивляемся, потому что эти два требования тянут в противоположных направлениях, и ремень оказывается в проигрыше.
03Текстура поверхности, узоры на верхней поверхности и цветовая кодировка.
Два ремня могут покинуть наш завод с идентичным каркасом и толщиной, но при этом вести себя как разные изделия, потому что верхняя поверхность отлита, и рисунок на ней определяет сцепление, отрыв и скорость загрязнения ремня. Качество обработки поверхности определяется так же тщательно, как и толщина, на любой интересующей нас линии, однако это поле чаще всего остается незаполненным при первом запросе.
Поверхностные структуры и функции каждой из них
Гладкая верхняя поверхность является стандартной для коробок, лотков и всего, что соскальзывает при транспортировке, и ее также легче всего очистить или протереть. Мелкий тиснение на ткани обеспечивает лучшее сцепление, не задерживая грязь, что подходит для упакованных товаров, перемещаемых по неглубоким подъемам. Ромбовидное или ромбовидное тиснение обеспечивает более надежное сцепление на наклонных поверхностях и на лотках, которые в противном случае смещались бы вбок, а круглые точечные узоры отталкивают воду и масло из-под продукта на мокрых линиях, где гладкая поверхность просто стала бы аквапланировать.
Продольные ребра и поперечные перекладины решают совершенно разные задачи. Ребра идут вдоль ленты и обеспечивают отвод воды, а также небольшое направленное сцепление на линии мойки, в то время как поперечные перекладины действуют как низкие выступы, удерживающие сыпучий продукт на более крутом подъеме, не превращая ленту в конструкцию с сплошным карманом. Выбирайте рисунок по продукту и углу наклона, а не по фотографии из каталога, потому что ромбовидная поверхность, которая прекрасно держит коробку, может разорвать мягкую выпечку.
Цветовая кодировка и для чего она нужна.
Цвет заслуженно занимает важное место в качестве операционного инструмента. На предприятии, где по одной линии обрабатываются четыре группы продукции, можно установить четыре оттенка, чтобы оператор мог с первого взгляда определить, какая лента за что отвечает, что особенно важно во время переналадки или остановки для очистки. На некоторых предприятиях лента подбирается в соответствии с цветовой палитрой оборудования, на других оттенок резервируется для зоны контакта с пищевыми продуктами, поэтому быстрый взгляд позволяет убедиться, что нужная лента находится на нужном месте.
Цвет не может гарантировать соблюдение гигиенических норм. Если в ваших технических требованиях указан пищевой состав, четко укажите это и запросите подтверждающий документ, а оттенок обозначьте отдельной строкой в заказе. Мы видели случаи, когда покупатели настаивали на белом цвете для пищевой промышленности, а по прибытии обнаруживали, что лента изготовлена из универсального материала, что является дорогостоящим способом убедиться в несовместимости цвета и соответствия нормативным требованиям.
04Размеры, допуски и правило минимального шкива
Легкие ленты нарезаются на заказ, поэтому почти каждый заказ выполняется по индивидуальным параметрам ширины и длины, а не из стандартного рулона. Эта свобода полезна, но также является источником большинства споров о размерах, поскольку два поставщика могут обещать «ленту шириной 1000 мм», а поставлять ленты, ширина которых отличается настолько, что это имеет значение по краям. Укажите допуск в запросе, и спор исчезнет.
Ширина, длина и порядок записи допусков.
Допуски по ширине на конвейерной ленте обычно указываются в виде диапазона плюс-минус, и для наших лент из ПВХ, армированных тканью, мы работаем с допуском примерно плюс-минус 2 мм на ленте шириной 1000 мм, при этом для узких лент, где оператор направляет изделие визуально, возможны более жесткие пределы. Прямолинейность кромки имеет такое же значение, как и номинальная ширина, поскольку лента, отклоняющаяся на несколько миллиметров, не сможет надежно удерживать направляющую или профиль следования. Запрашивайте диапазон ширины и предел прямолинейности кромки вместе, а не как отдельные обещания.
Длина указывается либо в разомкнутом состоянии, либо в виде готовой бесконечной окружности. Путаница между этими двумя понятиями — классическая ошибка. Бесконечная лента с окружностью 10 000 мм — это не разомкнутая лента с окружностью 10 000 мм, которая волшебным образом замкнется до той же величины, потому что место соединения расходует материал. Укажите, какой вариант вы имеете в виду, и если лента будет работать на неподвижной раме, пришлите измеренное расстояние между центрами шкивов и диаметры шкивов, а не длину, оцененную вашей ремонтной бригадой с помощью рулетки на провисшей ленте.
Минимальный диаметр шкива и почему его нельзя игнорировать
У каждой конвейерной ленты есть самый маленький шкив, вокруг которого она может свободно изгибаться, и уменьшение этого значения — самый быстрый способ повредить тушу. Предел зависит от общей толщины и жесткости ленты, поэтому тонкая лента толщиной 2 мм выдерживает гораздо более тугой напорный шкив, чем лента толщиной 5 мм с толстым покрытием. На линии по производству продуктов питания с маленьким напорным шкивом это ограничение часто определяет выбор ленты еще до того, как кто-либо начнет говорить о цвете или цене.
| Обычно мы указываем общий показатель в этом диапазоне. | Наименьший диаметр шкива, который мы принимаем при данной калибровке. | Эта повязка удобно сидит на руке. |
|---|---|---|
| Примерно от 1,5 до 2,5 мм — это нижний предел нашего диапазона. | Примерно от 25 до 40 мм, что подходит для небольших носовых планок и узких носовых обтекателей. | Сортировщики картонных коробок, устройства для возврата лотков и небольшие упаковочные машины, для которых места практически не хватает. |
| Толщина примерно от 3 до 4 мм — наиболее распространенный размер для обычной упаковки. | Примерно от 50 до 80 мм в зависимости от количества слоев и жесткости ткани. | Основные упаковочные линии, линии для хлебопекарной и кондитерской промышленности, а также общая сборочная линия. |
| Толщина составляет примерно от 5 до 6 мм, указывается там, где покрытие должно прослужить долго. | Примерно от 100 до 150 мм, и мы предпочитаем увеличивать диаметр, чем опускаться ниже этого значения. | Линии для влажной обработки овощей, абразивные упакованные товары и более жесткие наклонные нагрузки на легкое оборудование. |
Относитесь к средней колонне как к нижней границе, а не как к мишени. Ремень, проходящий по шкиву ниже минимального значения, всё ещё работает и выглядит нормально в первый месяц, именно поэтому ошибка сохраняется так долго. Труп незаметно изнашивается вдоль линии изгиба, пока однажды утром ремень не разорвётся посередине, и линия не остановится.
05Температурные пределы и признаки того, при каких температурах ПВХ начинает вести себя ненадлежащим образом.
Где находится ПВХ на температурной шкале
ПВХ — материал, предназначенный для теплой погоды. Стандартный ПВХ комфортно работает при температурах от минус 10 до плюс 70 градусов Цельсия, и верхняя граница этого диапазона скорее мягкий потолок, чем стена, поскольку нагрев ускоряет потерю пластификатора, который со временем делает ремень жестким. Если нагреть универсальный ремень до 80 градусов Цельсия, он все равно будет двигаться, а затем потрескается на линии изгиба на несколько месяцев раньше, чем предполагает календарь.
Холод — это более суровый фактор. Стандартный ПВХ затвердевает гораздо раньше, чем лента из натурального каучука, поэтому лента, которая хорошо работает при +5 градусах Цельсия на складе, может порваться при холодном запуске в неотапливаемом помещении при температуре -15 градусов Цельсия. Низкотемпературные составы обеспечивают большую гибкость, и если ваша линия проходит через дверцу чиллера или морозильной камеры, укажите это в запросе, а не после первой зимы. Горячая продукция — это отдельная проблема, и все, что выходит из печи при температуре выше 90 градусов Цельсия, должно транспортироваться по термостойкой резиновой ленте.
06Антистатические, маслостойкие и низкотемпературные материалы.
В запросах на легкие приводные ремни постоянно упоминаются три особых марки, и каждая из них существует потому, что стандартный ремень выходит из строя по определенной причине. На сухом ремне накапливается статическое электричество. Масло и смазка размягчают ПВХ-покрытие. Холод делает его жестким. Ни одна из этих трех проблем не решается заказом более толстого ремня, поэтому поле "марка" заслуживает отдельной строки в запросе на коммерческое предложение, а не примечания на полях.
Антистатические свойства и устойчивость к поверхностным воздействиям
Лента, работающая всухую под скребком или легким продуктом, может накапливать заряд, который не будет отводиться через обычный ПВХ, и этот заряд представляет реальную опасность вблизи паров растворителей, мелкой органической пыли или чувствительной электроники. Антистатические составы создают проводящий путь, благодаря которому статическое электричество рассеивается, и обычно это указывается по поверхностному сопротивлению, а не по расплывчатой маркировке «антистатическая». В отраслевой практике обычно указывается поверхностное сопротивление примерно 3 x 10⁸ Ом или ниже для антистатической ленты, измеренное по признанному методу, такому как стандарт ISO 284, и мы просим клиентов указывать требуемое значение, а не принимать само слово.
Где это действительно имеет значение на тонкой производственной линии? На станции перемотки или нарезки пленки, конвейерной ленте хлебопекарного цеха, перемещающей сухую муку, или на сортировочной машине, работающей в зоне паров растворителя. Рабочие ощущают проблему раньше, чем любой прибор, потому что заряженная лента создает резкий статический разряд в точке загрузки. Заказ антистатического материала — это дешевая страховка от этого, даже на линии, где никогда не было инцидентов, поскольку пыль и сухой зимний воздух меняют вероятность возникновения проблем.
Смазка маслом, консистентной смазкой и обслуживание при низких температурах
Стандартный ПВХ выдерживает эпизодический контакт с брызгами, но не постоянное воздействие смазки или масла на нефтяной основе. Обычная поверхность разбухает, становится липкой и теряет сцепление, когда на ней скапливается масло с каждой сменой, и решение проблемы заключается в использовании состава, обеспечивающего маслостойкость, а не в регулярной очистке. производитель конвейерных лент Мы также производим маслостойкие резиновые ленты для решения самых сложных задач, и иногда клиенты приходят, ожидая, что для работы, которая относится к более сложным задачам, им понадобится легкая ПВХ-лента. промышленный конвейерный ремень Перевозка отходов машинного масла. Подбор материала в соответствии с загрязнением обходится дешевле, чем замена разбухшего ремня два раза в год.
Низкие температуры — это третий класс, который стоит выделить отдельно. Стандартный компаунд затвердевает при температуре ниже нуля, низкотемпературный компаунд сохраняет полезную гибкость на большей глубине, и разница проявляется сначала в месте соединения и вдоль узких передних планок, а не в середине ленты. Если лента проходит через морозильную камеру шоковой заморозки или хранится в холодильной камере ночь между сменами, укажите самую низкую температуру, которую лента фактически будет испытывать, измеренную на поверхности ленты, а не температуру, указанную на панели управления помещения.
Рисунок поверхности, профиль направляющей и толщина защитного слоя выбираются одновременно, поскольку изменение любого из них влияет на сцепление, очистку и минимальный диаметр шкива.
07Пищевые и непищевые продукты: что показывают данные исследований.
Что показывают доказательства
«Пищевой» — это утверждение, основанное на доказательствах, а не на цвете и не на ценовой категории. Для пищевой ленты необходим состав, компоненты которого приемлемы для предполагаемого контакта, и поставщик должен предоставить данные миграционных испытаний, полученные с использованием признанного метода, а не просто однострочное заявление. Спросите, какие испытания проводились, для какого эталонного соединения, при какой температуре и времени контакта, потому что результат миграции, измеренный для сухого крекера при комнатной температуре, ничего не говорит о горячем жирном соусе при 60 градусах Цельсия.
Вопрос чистоты также заслуживает отдельного обсуждения. Лента с зазорами, открытым краем ткани или грубым рисунком задерживает продукт и создает благоприятные условия для размножения бактерий, поэтому гладкая или слегка рельефная поверхность в сочетании с горячим сварным соединением обычно проще в гигиеническом плане. Существуют антимикробные составы, которые часто запрашиваются, однако они скорее поддерживают режим очистки, чем заменяют его, и мы всегда прямо об этом говорим. С нашего завода в Нинбо мы поставляем как пищевые, так и универсальные составы, и честная позиция заключается в том, что универсальная лента вполне подходит для сухих, непищевых продуктов, но не подходит для молочной линии.
Стоит отметить еще одно важное отличие. Лента может соответствовать требованиям для контакта с пищевыми продуктами, но при этом не соответствовать внутренним стандартам предприятия, если также необходимы антистатические свойства или гибкость при низких температурах, поскольку добавление этих свойств в пищевой компаунд — это скорее вопрос рецептуры, а не формальности. Сообщите поставщику обо всех требованиях сразу, и компаунд будет разработан с учетом всех этих требований, вместо того чтобы вносить исправления позже.
08Соединения и стыки: компромисс между прочностью, гигиеной и ремонтом.
Способ соединения ленты определяет три вещи, которые не может исправить ни один сорт защитного покрытия: остаточную прочность в этом месте, легкость очистки соединения и скорость восстановления ремонтной бригады после поломки. Легкую ленту соединяют чаще, чем толстую, потому что машины короткие, а ленты меняются чаще, поэтому способ соединения заслуживает серьезного решения, а не случайного выбора.
Горячесварные, пальцевые и ступенчатые соединения
Горячая сварка соединяет два конца ленты под воздействием тепла и давления до тех пор, пока ПВХ не растечется по стыку, и это наиболее близкое к бесшовному покрытию соединение для легкой ленты. Прочность сохраняется на высоком уровне, стык практически ровный, и по нему проходит скребок, не зацепляясь, поэтому его предпочитают в пищевой и фармацевтической промышленности. Затраты — это время и пресс на месте, а соединение достаточно прочное, чтобы его нельзя было ремонтировать на месте бригадой без термооборудования.
При выполнении стыковых и пальцевых соединений перед сваркой на двух концах вырезаются взаимозацепляющиеся профили, благодаря чему соединение распределяет нагрузку по гораздо большей площади нахлеста и гораздо лучше противостоит отслаиванию, чем простое стыковое соединение. Для их изготовления требуется больше навыков, а плохо вырезанный рисунок пальцев хуже, чем его отсутствие, поскольку линия соединения получается неровной. Высокоточный резак и опытный мастер отличают качественное пальцевое соединение от дорогого.
Механические крепежные элементы, направляющие и зажимные узлы
Механические стяжки или пластинчатые крепления жертвуют прочностью и гигиеной ради скорости. Соединение можно установить ручным инструментом менее чем за час, поэтому оно выдерживает эксплуатацию на машинах, которые разбирают для очистки каждую смену, но крепление нарушает гладкую поверхность и создает место для скопления продукта и промывочной воды. Там, где гигиена является приоритетом, этот компромисс обычно проигрывает. Однако, если речь идет о времени безотказной работы примитивного сортировочного оборудования, иногда это окупается, и честный ответ зависит скорее от производственной линии, чем от принципа.

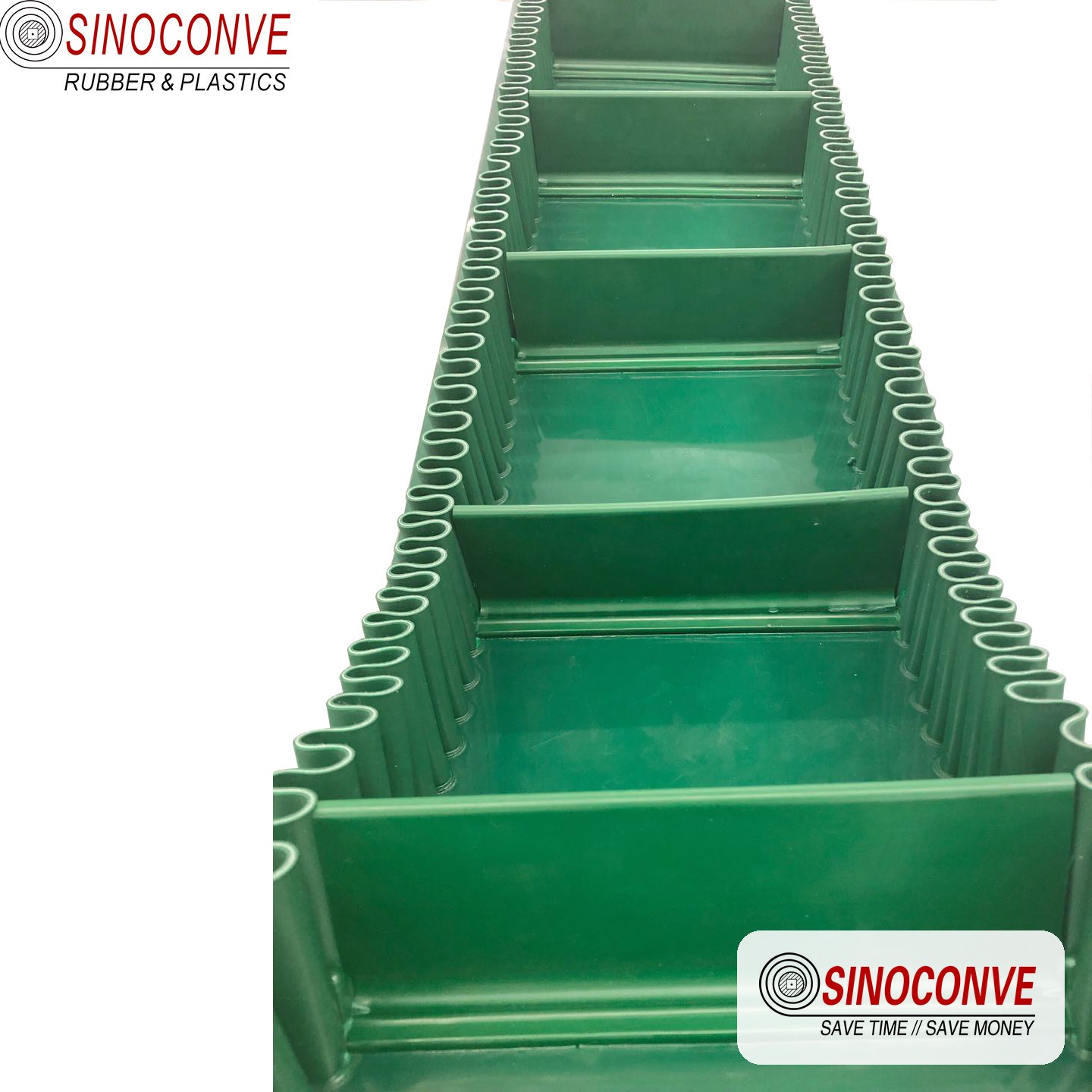

Направляющие, планки и боковые стенки соединяются с лёгкими лентами в виде отдельных узлов, и каждый из них создаёт концентратор напряжений. Сварной профиль направляющей упрочняет краевую зону, а поперечная планка прерывает верхнюю поверхность. Оба элемента полезны, когда этого требует рабочая нагрузка, и оба затрудняют защиту зоны соединения, поэтому соединение обычно располагается на расстоянии нескольких сотен миллиметров от любой планки или конца направляющей. направляющая для соединения конвейерных лент подробно описывает совместную подготовку, что здесь не поместится.
| Совместный метод, который может выбрать покупатель | Прочность и поверхность, которую оно оставляет после себя | Где оно заслуживает своего места, а где нет. |
|---|---|---|
| Горячесварное соединение без швов, сваренное под воздействием тепла и давления на прессе. | Высокая прочность и практически ровная поверхность, легко очищаемая скребком. | Наилучший вариант для обеспечения безопасности и гигиены в сфере общественного питания, при условии прибытия пресс-службы и обученной съемочной группы на место. |
| Соединение типа «палец» или «ступенька» с зацепляющимися концами, обрезанными перед сваркой. | Очень хорошая устойчивость к отслаиванию при большом перекрытии, если профили вырезаны с высокой точностью. | Подходит для длинных, загруженных партий с высокой нагрузкой на очистку и эффективно справляется с любой неаккуратной нарезкой на месте. |
| Механическая обвязка или болтовое крепление пластины с использованием ручного инструмента. | Умеренная прочность, прерывистая поверхность, которая задерживает мелкие частицы продукта и промывочную воду. | Подходит для сортировочных машин грубой сортировки, где быстрый ремонт в полевых условиях важнее гигиены, и редко подходит для зон контакта с пищевыми продуктами. |
09Контрольный список запроса коммерческого предложения: Составление сопоставимого предложения. Требуется
Два предложения по «зеленой ПВХ-ленте шириной 1000 мм» нельзя сравнивать, потому что каждый поставщик незаметно заполнит пробелы тем, что соответствует его цене. Единственный способ сделать предложения по легким лентам сопоставимыми — это разослать всем один и тот же заполненный список вопросов, чтобы каждый ответ содержал одни и те же ответы. Это коммерческая суть всего процесса закупок, и именно здесь внимательные покупатели экономят больше всего денег, не прибегая к торгу.
Поля, которые должен охватывать каждый запрос о ПВХ-лентах
Начните с геометрии и условий эксплуатации, затем добавьте состав и документацию. Поставщик, получивший информацию о ширине, длине, общей толщине, минимальном диаметре шкива, обрабатываемом продукте, температурном диапазоне, методе очистки и предпочтительном способе соединения, может точно рассчитать стоимость и, что не менее важно, указать на любые неподходящие параметры. Если же предоставить только цвет и ширину, ответ будет приблизительным, причем приблизительный ответ будет завышенным там, где товар дешев, и тихим там, где он дорог.
| Группа экспертов по расследованию должна заявить следующее: | Почему это влияет на ремень, соединение или сроки поставки? | Что покупатель должен написать в форме |
|---|---|---|
| Ширина ремня, длина в открытом состоянии или бесконечная окружность, а также общая толщина нити. | Задает план раскроя, вес и указывает, можно ли поставлять ремень целиком или его необходимо соединять. | Укажите номинальные значения плюс допустимый допуск и четко укажите, является ли длина неограниченной или бесконечной. |
| Самый маленький шкив или передняя планка, вокруг которой должен изгибаться ремень. | Ограничение общего количества листов и слоев, а также исключение конструкций, которые могут треснуть на линии изгиба в процессе эксплуатации. | Укажите измеренный диаметр шкива, а не приблизительную оценку, особенно это касается переднего и ведущего шкивов. |
| Обрабатываемый продукт, его вес, а также то, является ли он влажным, маслянистым или абразивным. | Выбирает толщину покрытия, твердость и рисунок поверхности, а также решает, использовать ли пищевой или универсальный состав. | Опишите продукт и наихудшие последствия его использования, включая содержание масел, жиров или минералов. |
| Диапазон рабочих температур и метод уборки, используемый в каждую смену. | Определяет, используется ли низкотемпературный или стандартный состав, а также должна ли поверхность выдерживать воздействие едких моющих средств. | Укажите самую низкую и самую высокую температуру, с которой фактически контактирует конвейерная лента, и назовите химические вещества, используемые в процессе стирки. |
| Требуемые классы защиты: контакт с пищевыми продуктами, антистатические свойства, маслостойкость и огнестойкость. | Преобразует стандартное соединение в формульное и добавляет анализы, которые необходимо запланировать заранее. | Перечислите все требования к качеству вместе с указанием метода испытаний или показателя, который ваше предприятие примет в качестве подтверждения. |
| Предпочтительный способ соединения, цвет, обработка кромки и наличие направляющей или крепежа. | Добавляет операцию прессования, этап профилирования или сварку, которые завод должен запланировать. | Укажите тип соединения, который вам нужен, и укажите, поставляется ли ремень в открытом или в готовом виде, без доработок. |
Покупатели, закупающие легкие приводные ремни на нескольких площадках, часто объединяют запросы, чтобы получить более выгодные условия, и именно в таких ситуациях общий список запросов окупается. Размещение объединенного заказа в рамках оптовая продажа конвейерных лент Это работает только в том случае, если каждая строка в расписании содержит одни и те же полные данные. Если системный интегратор собирает пакет, передайте ему тот же список, потому что, как правило, поставщик конвейерных лент Мы предпочтём ответить на сорок чётких вопросов, чем на пять расплывчатых и получить жалобу позже.
10Отбор проб, тестирование и что должен содержать полезный протокол испытаний.
Чтение протокола испытаний без риска быть обманутым
Протокол испытаний мало что значит, если в нем не указаны вещество, метод испытаний и условия проведения. Одна-единственная строчка «пищевой класс, пройдено» ничего не говорит покупателю, в то время как отчет, в котором указаны метод испытаний на миграцию, температура контакта, время контакта и артикул вещества, дает предприятию документ, который оно сможет обосновать перед аудитором. Запрашивайте отчет именно по тому веществу, которое вы покупаете, а не по всей линейке продуктов в целом.
Твердость покрытия заслуживает такого же внимания. Значения твердости по Шору А, указанные без стандарта испытаний, практически бессмысленны, а разница в пять пунктов между двумя поставщиками меняет сцепление ленты на наклонной поверхности. Износостойкость легких лент обычно менее критична, чем износостойкость тяжелых резиновых лент, где составы обычно сравниваются с практиками DIN 53516 и сравнение качества обложки В нем объясняется, как эти показатели ведут себя в полевых условиях. На легком ПВХ-поясе толщина и рисунок имеют большее значение, чем показатель истирания, и было бы ошибкой гнаться за неправильным показателем.
Компаниям, которые также занимаются обслуживанием приводного оборудования, следует учитывать, что в одном и том же цехе производятся оба семейства продукции. Производителю упаковочного оборудования, закупающему плоскую ленту, может также потребоваться приводной ремень для машины, которая её подаёт, и в этом случае вопрос, предназначенный для... производитель приводных ремней и вопрос, предназначенный для производитель клиновых ремней все это попадает на один стол. Сохранение двух строк в одном заказе на покупку упрощает оформление документов и доставку, хотя технические характеристики ремня остаются полностью отдельными.
11Приёмка товара: измерение ленты при поступлении.
Измерение ремня при получении
Приёмка происходит при поступлении товара, а не после того, как лента отработала три недели и истек срок возврата. Большинство споров по поводу лёгких лент разрешаются с помощью рулетки, штангенциркуля, линейки и проверки запахом, и ни один из этих инструментов не является дорогим. Проводите проверки до того, как лента покинет погрузочную площадку, пока рулон ещё обвязан, а документы ещё свежие, потому что претензия, сделанная по памяти через два месяца, будет гораздо слабее.
| Что покупатель проверяет по прибытии товара | Как это проверить с помощью простых инструментов | Что показывает исправность ремня при этой проверке |
|---|---|---|
| Общая толщина металла, толщина и ширина покрытия в соответствии с заказом. | Измерьте ширину в пяти точках штангенциркулем и приложите рулетку поперек в трех местах. | Значения находятся в пределах согласованного диапазона допусков, без тонких участков вблизи краев. |
| Дефекты поверхности, вкрапленные частицы и однородный рисунок. | Разверните несколько метров при хорошем освещении и проведите рукой по всей поверхности и обоим краям. | Равномерный рисунок без волдырей, застрявших частиц и необработанной ткани без покрытия. |
| Запах и миграция веществ в пищевых и низкотемпературных средах. | Понюхайте образец в теплом помещении и сравните состав партии с данными миграционного сертификата. | Слабый, нейтральный запах, документация соответствует артикулу поставленного соединения. |
| Антистатические характеристики, для которых был заказан показатель поверхностного сопротивления. | Попросите группу специалистов по метрологии повторно измерить сопротивление на очищенном участке конвейерной ленты. | Показатель, равный или ниже значения, указанного в заказе, полученный в согласованных условиях. |
| Прочность соединения и площадь поверхности, оставшаяся в месте соединения. | Проверьте соединение на соосность и запросите образец для снятия из той же производственной партии. | Шов ровный, хорошо затвердевший, с результатами испытаний, соответствующими согласованному сохранению прочности. |
| Стабильность качества партии из нескольких рулонов в одной доставке. | Сравните коды соответствия, цвет и толщину комбинированных рулонов из одной партии. | Один составной артикул и один цвет для всей партии, без смешанных дат производства. |
Записывайте все данные в журнал приемки, указывая рядом номер партии. Эта простая привычка превращает будущий спор о качестве в пятиминутную проверку записей, а также дает поставщику конкретные основания для действий в случае обнаружения реального несоответствия. Ленточные конвейеры выходят из строя редко, но если это происходит, предприятие, которое вело учет, всегда решает проблему быстрее, чем предприятие, которое этого не делало.
Ремень, изготовленный по спецификациям, используемым в полевых условиях, работает без сбоев годами, а ремень, заказанный только по цвету, обычно выдает свою ошибку на линии сгибания.
12Распространенные ошибки при покупке и к чему они приводят в дальнейшем.
Четыре ошибки составляют большую часть проблем, с которыми мы сталкиваемся при заказе ленточных конвейеров, и всех четырех можно избежать, если у покупателя уже есть необходимая информация. Заказ исключительно по цвету занимает первое место в этом списке. Предприятие заменяет изношенный конвейер и заказывает «зеленый 1000-миллиметровый», не проверив состав материала, и в итоге получает универсальный конвейер для линии по производству пищевых продуктов, который должен был соответствовать требованиям по содержанию летучих веществ. Конвейер работает, но документация не соответствует требованиям, и аудитор в конечном итоге обнаруживает несоответствие.
Игнорирование минимального диаметра шкива — вторая и самая дорогая причина. Покупатель заказывает самый тонкий ремень, который позволяет бюджет, чтобы сэкономить материал, а затем надевает его на переднюю планку, размер которой подходит для старого, более толстого ремня. В первый месяц ничего не выходит из строя. Каркас незаметно изнашивается, и к десятому месяцу ремень разрывается в месте изгиба, когда линия работает на полной скорости. Ничто в этом отказе не похоже на ошибку в спецификации, что и делает его таким распространенным явлением.
Третья ошибка – игнорирование требований к антистатическим свойствам и работе при низких температурах в запросе. Оба фактора увеличивают стоимость, поэтому покупатель, не подумавший об этом, не будет задавать вопросов, а поставщик не сможет предложить цену на требование, которое никто не указал. Четвертая ошибка – это игнорирование соединения как второстепенного момента. Лента, выбранная для пищевой линии и затем соединенная механическим способом, теряет гигиеническую ценность, для которой она была приобретена. Каждую из этих ошибок дешевле предотвратить в форме запроса, чем исправить на производстве, и ни одна из них не отражается в цене поставки, именно поэтому они и сохраняются.
Покупатели, которые осуществляют закупки через распределитель конвейерных лент Следует задавать те же вопросы производителю, поскольку дистрибьютор может не знать диаметры шкивов или используемые на заводе моющие средства. Чем дальше информация распространяется от человека, стоящего у станка, тем сильнее она ухудшается, и поставляемый ремень отражает эти потери. Самая простая защита — это включение в запрос информации о собственных условиях завода, а не их краткого описания дистрибьютором.
13ПВХ против полиуретана и резины: подбор материала в соответствии с условиями эксплуатации.
ПВХ или ПУ, и когда побеждает резина
ПВХ и полиуретан — два самых лёгких материала для конвейерных лент, и выбор между ними зависит от ряда свойств, а не только от цены. ПВХ более экономичен и хорошо подходит для большинства лёгких конвейерных работ, однако он затвердевает на холоде, а его края могут изнашиваться, если лента долгое время находится в неправильном положении. Полиуретан сохраняет гибкость при более низких температурах, лучше противостоит порезам и маслам и выдерживает большую нагрузку на единицу ширины, поэтому он используется в более компактных и быстрых машинах, а также в морозильных камерах.
Резина вступает в игру, когда нагрузка перестаёт быть лёгкой. резиновый конвейерный ремень Этот конвейер справляется с абразивными материалами, горячей продукцией и сильными ударами так, как не справится ни один легкий конвейер, а предприятие, которое постоянно использует ПВХ в условиях, требующих резины, будет постоянно заменять конвейерные ленты. Из нашего обзора завод конвейерных лент В Нинбо мы снабжаем обе семьи, поэтому у нас нет причин отдавать предпочтение одной из них, и честный совет заключается в том, что пошлина должна следовать за таможенными пошлинами, а не наоборот.
| Материал, вокруг которого можно построить световую линию | Где этот материал проявляет свои лучшие качества в повседневной эксплуатации | Где происходит обрыв и что это означает для линии. |
|---|---|---|
| ПВХ — экономичный термопластик, используемый в общем производстве лёгких транспортных средств. | Чистое, сухое изделие, выпускаемое на линиях среднего уровня, где приоритетом является простота очистки и соединения. | Холод, воздействие тяжелых масел и острых предметов — все это заметно сокращает срок службы изделия. |
| Полиуретан — более прочный термопластик, предназначенный для работы в условиях легких нагрузок и высоких нагрузок. | Более быстрые и точные станки, маслянистые продукты и более холодные помещения, где ПВХ преждевременно затвердевает. | Более высокая себестоимость единицы продукции и состав, который некоторые моющие средства могут повредить, поэтому проверьте режим стирки. |
| Вулканизированная резина, предназначенная для работы с тяжелыми и абразивными сыпучими материалами. | Нагрузки от заполнителя, горячего материала и ударные нагрузки, которые разрушили бы ленту из легкого материала за несколько недель. | Требуются более крупные шкивы и более прочная опора, поэтому он редко подходит для лёгкой рамы станка. |
Сравнивая эти три материала, можно остановиться на одном практическом моменте. Они редко встречаются на одном и том же станке, но часто — на одном и том же предприятии, и команда технического обслуживания, которая слепо выбирает самый дешевый конвейерный ремень, будет сталкиваться с одними и теми же поломками на каждой линии. Сначала определите нагрузку. А затем уже выбирайте материал.
14Часто задаваемые вопросы
Что такое конвейерная лента из ПВХ?
Это ремень малой грузоподъемности, изготовленный из тканого каркаса, покрытого поливинилхлоридом с обеих сторон, что обеспечивает гибкую, легко очищаемую поверхность, и предназначенный для работы на относительно небольших шкивах.
Для чего используется зелёная конвейерная лента из ПВХ?
Зеленый цвет — это скорее предпочтение растений, чем функциональный оттенок, и он используется в основном на конвейерных линиях, где скрывает повседневные царапины и создает четкий контраст с продукцией. Его используют в цехах упаковки продуктов питания, при обработке посылок и на легких сборочных линиях. На многих предприятиях устанавливается один цвет для каждой зоны, чтобы операторы могли с первого взгляда убедиться, что установлена правильная лента. Сам пигмент не повышает производительность, поэтому зеленая лента хороша настолько, насколько хорош материал, находящийся под ней.
Что лучше, ПВХ или ПУ?
Ни один из материалов не выигрывает в однозначных условиях, поскольку лучший материал соответствует требуемым параметрам. ПВХ стоит дешевле, легко чистится и подходит для чистых, сухих изделий при умеренных скоростях. Полиуретан сохраняет свою гибкость в холодных условиях и устойчив к воздействию масла, порезов и высоких нагрузок на единицу ширины, поэтому он подходит для более компактных и быстрых машин. В условиях высоких нагрузок, абразивного воздействия или высоких температур резина превосходит оба материала.
Безопасен ли ПВХ для пищевых продуктов?
Только если состав, а не цвет, разработан и протестирован на контакт с пищевыми продуктами. Запросите данные о миграционных испытаниях именно того состава, который вы покупаете, измеренные при температуре и времени контакта, которые фактически создает ваш продукт. Универсальная ПВХ-лента отлично подходит для транспортировки сухих материалов, не предназначенных для пищевых продуктов, но совершенно не подходит для молочной линии, независимо от ее внешнего вида.
Какой толщины должна быть ПВХ-лента?
Толщина ленты зависит от износа и типа шкива, поэтому лента толщиной 2 мм подходит для легкой сортировочной машины, а лента толщиной от 4 до 6 мм — для влажной или абразивной обработки, при этом всегда учитывается наименьший диаметр шкива, допустимый рамой.
Как соединяются ПВХ-ремни?
Обычно используется нагрев, применяемый либо в виде простой горячей сварки, либо с помощью соединительных профилей в виде выступов и ступенек, вырезанных на концах перед сваркой. Механическая стяжка остается вариантом, если бригаде необходимо выполнить соединение менее чем за час и она готова смириться с повреждением верхней поверхности.
Какие температуры могут выдерживать ПВХ-ленты?
Стандартный ПВХ-компаунд комфортно работает в диапазоне температур от минус 10 до плюс 70 градусов Цельсия, а для более низких или высоких температур требуется специальный компаунд, а не стандартный.
Означает ли цвет ПВХ-ленты, что она пригодна для контакта с пищевыми продуктами?
Нет, и это наиболее распространенный источник путаницы при заказе светлых конвейерных лент. Цвет — это выбор пигмента, который используется для зонирования, разделения продуктов и соответствия бренду, в то время как соответствие требованиям для контакта с пищевыми продуктами определяется составом и результатами его испытаний. Белая лента может быть универсального назначения, а зеленая — пищевого, или наоборот.
Можно ли отремонтировать ПВХ-ремень на месте?
Некоторые поломки возможны, если у бригады есть необходимое оборудование. Локальное повреждение можно заделать с помощью портативного термопресса и подходящей пасты, а механически закреплённое соединение можно быстро восстановить ручными инструментами. Однако, если каркас треснул в месте изгиба, никакой полевой ремонт не вернёт ремню ту прочность, с которой он был приобретен.
