سيور ناقلة شيفرون: مصممة للزوايا الحادة والأحمال الثقيلة، وبدون انزلاق
في عمليات المناولة الصناعية للمواد السائبة حيث يجب نقل المواد على منحدرات شديدة الانحدار ، غالباً ما تصل السيور المسطحة القياسية إلى حدودها المادية - مما يؤدي إلى تراجع المواد وانسكابها وانخفاض الإنتاجية والإجهاد المفرط على أنظمة القيادة .

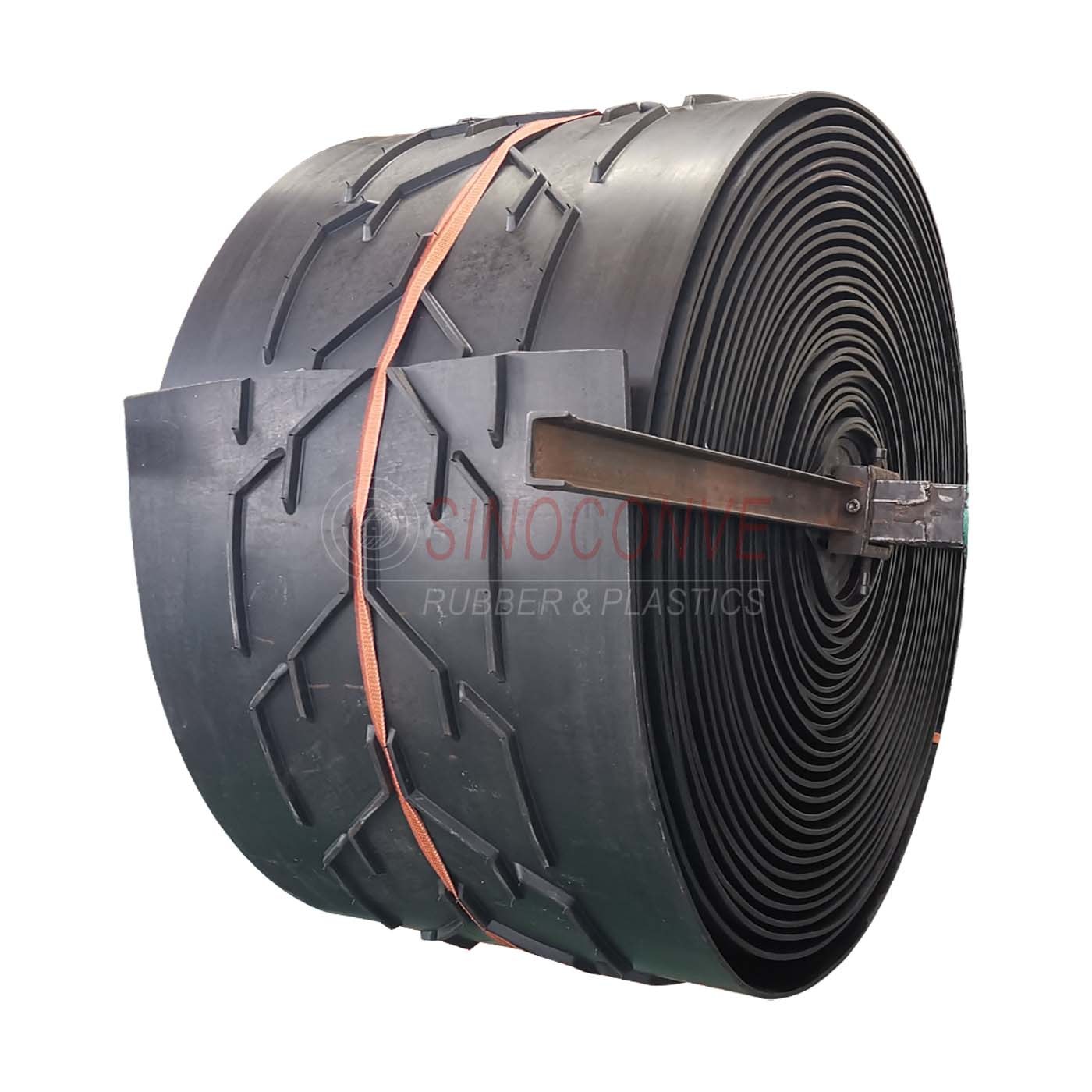

تم تصميم سيور النقل شيفرون (المعروفة أيضًا باسم السيور المطاطية ذات النتوءات أو الأنماط) بنتوءات مصبوبة بشكل متكامل على شكل حرف V، مما يوفر تماسكًا ميكانيكيًا مستمرًا لرفع المواد السائبة بزوايا ميل تصل إلى 40 درجة . سواءً أكانت المواد المراد نقلها ركامًا مكسرًا، أو خامات رطبة، أو حبوبًا زراعية، أو سلعًا معبأة، فإن سيور شيفرون من سينوكونف تضمن انسيابية التدفق، وانعدام الانزلاق، وأقصى وقت تشغيل للنظام .
01 ما الذي يجعل سيور النقل ذات الشكل المتعرج مثالية للنقل على المنحدرات؟
تعتمد السيور المسطحة القياسية كلياً على الاحتكاك السطحي بين الغطاء المطاطي والمادة المنقولة. عندما يتجاوز ميل السير زاوية استقرار المادة (عادةً من 15° إلى 22°)، تنزلق المادة للخلف.
تُعالج أحزمة شيفرون هذه المشكلة عن طريق تشكيل نتوءات مطاطية بارزة (عُقد) مباشرةً في الغطاء العلوي أثناء عملية الفلكنة. تعمل هذه العُقد كجيوب تثبيت مستمرة تحبس وتدعم عمود المواد ميكانيكيًا ، مما يسمح بنقل مستقر على منحدرات تتراوح من 20° إلى 40° دون انسكاب هيكلي أو تحميل مفاجئ.
02 المزايا الأساسية: قوة الجر، وقدرة التحميل، وكفاءة التشغيل
- أقصى قدرة على الميل (حتى 40 درجة): ارتفاعات العروات التي تتراوح من 5 مم إلى 32 مم+ تتيح نقلًا عالي السعة عبر مسارات شديدة الانحدار حيث لا يمكن للأحزمة المسطحة العمل.
- انعدام الانزلاق في الظروف الرطبة أو اللزجة أو المتربة: يمنع التعشيق الميكانيكي بين العروات والمواد السائبة الانزلاق حتى عند التعامل مع الفحم الرطب أو الرمل المغسول أو الخامات المغطاة بالملاط.
- تقليل ارتداد المواد وانسكابها: يمنع فقدان المواد المكلف ويقلل من توليد الغبار على طول خط نقل الناقل.
- هيكل متين: مصنوع من هياكل متعددة الطبقات من نسيج صناعي EP (بوليستر-نايلون) أو NN (نايلون-نايلون) لمقاومة الإجهاد العالي والثقب والصدمات.
- هندسة المرابط ذاتية التنظيف: تسمح تصميمات المرابط المفتوحة المتناظرة بتساقط المواد الدقيقة والرطوبة بسهولة، مما يمنع تراكم المواد اللزجة.
03 تطبيقات رئيسية: حيث تتفوق أحزمة شيفرون على الأحزمة المسطحة
تُستخدم أحزمة النقل المطاطية ذات الشكل المتعرج على نطاق واسع في مختلف الصناعات التي تتطلب تحقيق ارتفاع رأسي في مساحة أفقية محدودة:
- استخراج الأحجار والتعدين: الحجر المكسر، والحصى، والرمل، وخام الحديد، والبوكسيت، ومخلفات المعادن (حتى 35 درجة ميل).
- الزراعة ومعالجة الحبوب: القمح والذرة وفول الصويا وحبيبات علف الحيوانات والأسمدة الكيميائية (منحدر 20°–30°).
- الأسمنت ومواد البناء: الكلنكر، الحجر الجيري، المواد الخام، الجبس، والأسمنت المعبأ في أكياس.
- الموانئ ومحطات الشحن السائب: تحميل/تفريغ السفن بسرعة عالية، ورافعات التخزين، وسيور النقل المتنقلة.

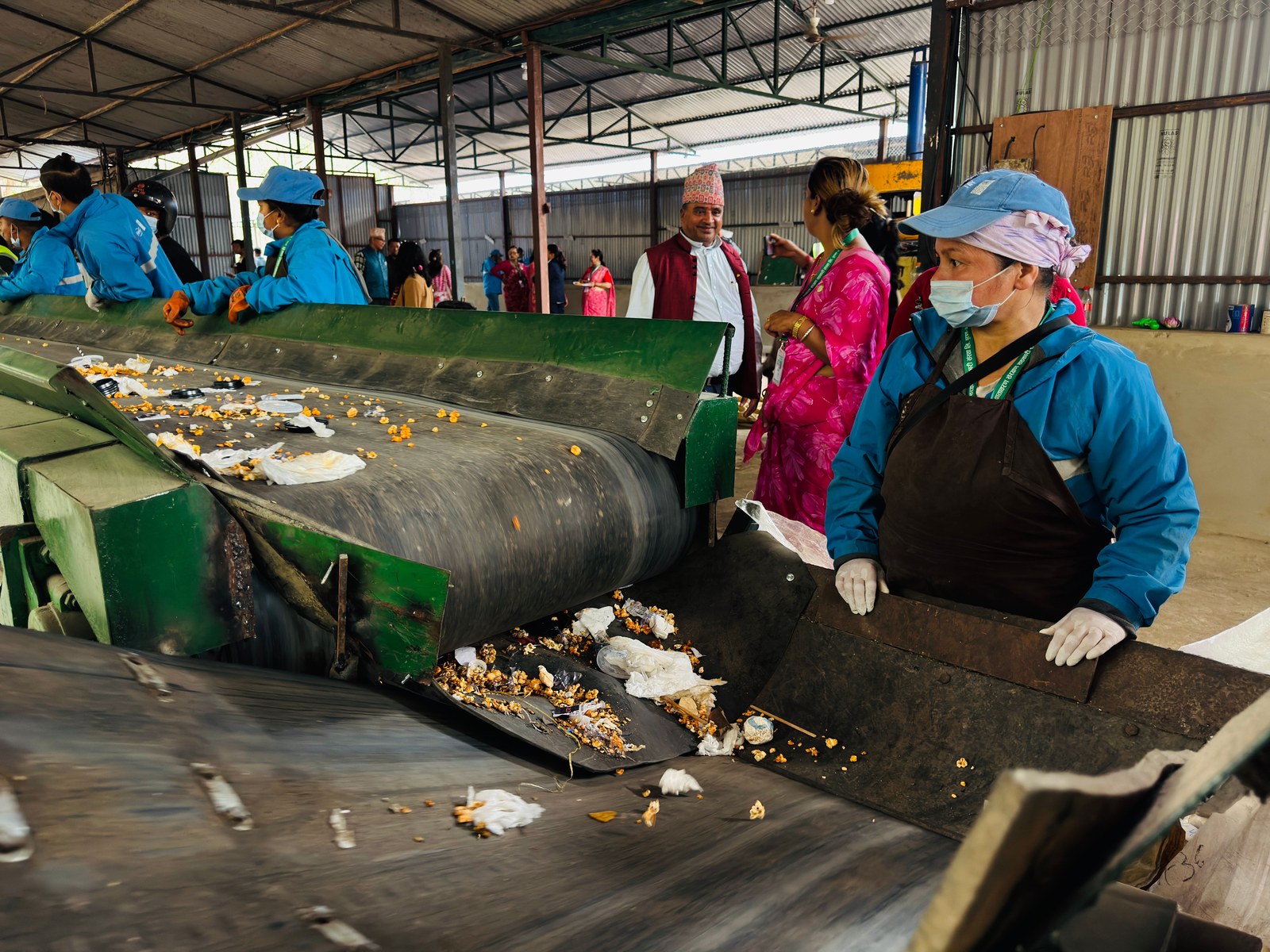

- إعادة التدوير ومعالجة النفايات: النفايات الصلبة البلدية، والبلاستيك الخردة المقطع، والسماد العضوي، ووقود الكتلة الحيوية.
- صناعة الخشب والورق: رقائق الخشب، ونشارة الخشب، ولحاء الأشجار، واللب المعاد تدويره.
دليل اختيار نمط مشابك شيفرون 04
يُحدد اختيار الشكل الهندسي الصحيح للنتوءات كلاً من سعة النقل وتآكل بكرات جانب الإرجاع. فيما يلي مقارنة هندسية لأنماط شيفرون الشائعة:
| نوع النمط | الميزات الرئيسية | المواد الموصى بها |
|---|---|---|
| نمط V مفتوح | مسار تصريف مستمر؛ تنظيف ذاتي أثناء العودة؛ انتقال سلس للبكرة الوسيطة. | صخور مطحونة، حصى، فحم، حبوب جافة، كلنكر |
| نمط V مغلق | جيوب مغلقة لضمان أقصى قدر من الاحتفاظ بالمواد؛ تمنع انزلاق المسحوق الناعم للخلف. | رمل ناعم، جير مطحون، أسمنت جاف، بذور، بوتاس |
| مسامير على شكل حرف U | تعمل الزوايا المستديرة على تقليل أضرار الصدمات وكدمات المنتج. | بطاطس، بنجر سكري، حمضيات، كرتون، عبوات قابلة للكسر |
| نمط Y / متعدد V | كثافة عالية من العوارض للمنحدرات الحادة (30°–40°) مع التغذية الرطبة أو الطينية. | الحمأة الرطبة، والخامات الرطبة المسحوقة، والركام المغسول |
| أحذية ذات نتوءات من نوع C/T (عالية الارتفاع) | قطاعات عمودية عميقة (25 مم - 32 مم فأكثر) للزوايا الحادة والأشياء الضخمة. | منتجات معبأة في أكياس، بالات إعادة التدوير، نفايات خشبية مجمعة |
05 المعايير الهندسية: كيفية تحديد مواصفات حزام شيفرون الخاص بك
عند طلب أو استبدال سير ناقل من نوع شيفرون، تأكد من أن المعايير التالية تتطابق مع تصميم سير الناقل وخصائص المواد:
| عامل التصميم | توصية هندسية |
|---|---|
| زاوية الميل وارتفاع المرابط | • 18° – 25°: ارتفاع المرابط 5 مم – 10 مم (منخفض الارتفاع) • 25° – 32°: ارتفاع المرابط 15 مم – 20 مم (مقطع عرضي متوسط) • 32° – 40°: ارتفاع المرابط من 25 مم إلى 32 مم+ (ارتفاع كبير) |
| شد الهيكل والطبقات | يتم اختيار EP200 إلى EP630+ (من 2 إلى 5 طبقات) وفقًا لقوة المحرك والمسافة بين مركزي الناقل وسرعة الحزام. |
| الحد الأدنى لقطر البكرة | تتطلب المرابط الأعلى بكرات قيادة وبكرات ذيل أكبر لمنع إجهاد المطاط الناتج عن الانثناء وتشقق جذر المرابط. (على سبيل المثال، تتطلب المرابط التي يبلغ ارتفاعها 25 مم عادةً بكرة قيادة ≥ 400 مم). |
| غطاء مطاطي عالي الجودة | DIN 22102 الدرجة X/Y للتآكل الشديد؛ MOR/OR للحبوب الزيتية والأسمدة؛ درجات مقاومة للحرارة (HR) للكلنكر حتى 150 درجة مئوية. |
| خلوص بكرة التوجيه من جانب العودة | استخدم بكرات إرجاع من نوع القرص أو بكرات إرجاع حلزونية لمنع تآكل المرابط في مسار الإرجاع. |
6- لماذا يختار المشغلون العالميون أحزمة سينوكونف شيفرون؟
سينوكونف شركة متخصصة في تصنيع سيور النقل الصناعية شديدة التحمل، وتُصدّر حلولاً معتمدة إلى أكثر من 100 دولة حول العالم. تتميز سيور شيفرون لدينا بما يلي:
- القولبة المفلكنة قطعة واحدة: يتم دمج المرابط مباشرة في غطاء المطاط العلوي تحت ضغط عالٍ (لا يتم لصقها على البارد أبدًا)، مما يزيل مخاطر انفصال المرابط تحت الأحمال القصوى.
- مجموعة كاملة من الأنماط: نمط على شكل حرف V، ونمط على شكل حرف Y، ونمط على شكل حرف U، ودرجات تثبيت مخصصة مصممة لحجم نقل عالٍ.
- هياكل الأقمشة المصممة خصيصًا: من EP100 إلى EP630، طبقات صناعية NN، وطبقات صلابة عرضية اختيارية لتعزيز الاستقرار.
- تركيبات مطاطية متخصصة: مقاومة عالية للتآكل (فقدان DIN ≤90 مم³)، ومقاومة للزيوت، ومقاومة للهب، ومقاومة للبرودة تحت الصفر (-40 درجة مئوية).
- أبعاد مخصصة: عرض الحزام من 400 مم إلى 2200 مم؛ ارتفاعات المرابط من 5 مم إلى 32 مم.
- سرعة الإنجاز ومراقبة الجودة الصارمة: اختبار الشد مباشرة من المصنع، واختبار الالتصاق، والتعبئة والتغليف للتصدير الدولي.
7. الأسئلة الشائعة (FAQ)
س1: ما هي أقصى زاوية ميل لحزام ناقل شيفرون؟
ج: بناءً على حجم كتلة المادة، ونسبة الرطوبة، وارتفاع العروات (15-32 مم)، تعمل أحزمة شيفرون بكفاءة على منحدرات تتراوح بين 20° و40° . أما بالنسبة للزوايا الرأسية التي تزيد عن 45° إلى 90°، فيُنصح باستخدام أحزمة النقل ذات الجدران الجانبية المموجة .
س2: لماذا تعتبر المسامير المصبوبة بشكل متكامل أفضل من المسامير الملحومة على البارد؟
ج: تُعالج العروات المصبوبة بشكل متكامل بالتزامن مع الغطاء العلوي للحزام أثناء عملية الفلكنة بدرجة حرارة عالية. ينتج عن ذلك رابطة جزيئية متجانسة تتحمل قوى القص الشديدة، بينما تكون العروات الملحومة على البارد عرضة للتقشر تحت الأحمال الثقيلة أو الكاشطة.
س3: كيف أختار بين نمطي الشيفرون المفتوح على شكل حرف V والمغلق على شكل حرف V؟
أ: تسمح أنماط V المفتوحة بتصريف السوائل والشوائب الدقيقة على طول الأخدود المركزي، مما يجعلها مثالية للتطبيقات التي تحتوي على كتل أو مواد رطبة أو تتطلب التنظيف الذاتي. أما أنماط V المغلقة فتشكل جيوبًا مغلقة تمنع المساحيق الجافة والحبيبات الدقيقة والرمل من الانزلاق أسفل الخط المركزي.
08 هل أنت مستعد لنقل المواد إلى أعلى التل؟
سواء كان مرفقك يتعامل مع الفحم الرطب أو الخامات الكاشطة أو الحبوب السائبة أو البضائع المعبأة ، فإن أحزمة النقل SINOCONVE Chevron توفر الاحتكاك الدقيق والتحكم الميكانيكي المطلوب للتغلب على تحديات الارتفاع الشديد.
📩 هل تبحث عن توصية بشأن تصميم شيفرون مخصص أو عرض سعر من المصنع مباشرة؟ تفضل بزيارة صفحتنا الرئيسية أو تواصل مع فريقنا الهندسي . نقدم رسومات فنية مفصلة وعروض أسعار خلال 24 ساعة.
