Cinta transportadora de pared lateral corrugada de alta capacidad para manipulación en pendientes pronunciadas.
Esta cinta transportadora de alta capacidad con paredes laterales corrugadas está diseñada para el manejo de materiales a granel en pendientes pronunciadas, donde el espacio de instalación es limitado. Las paredes laterales flexibles y los tacos transversales opcionales ayudan a contener el material, reducir los derrames y facilitar la transferencia a través de sistemas de transporte inclinados.
La configuración adecuada depende del material, el ángulo de inclinación, la capacidad requerida, el ancho de la cinta base, la altura de la pared lateral, la altura de los tacos, la resistencia de la carcasa, el tipo de caucho, el método de unión y las condiciones de operación. Comparta los datos de su transportador con nuestro equipo para que podamos analizar la aplicación y confirmar las especificaciones apropiadas.
Obtenga un presupuesto más rápido y preciso.
Haga clic en "Consultar ahora" e incluya el tipo de material, el ángulo de inclinación, la capacidad objetivo, el ancho de la cinta base, la altura de la pared lateral, la altura de la abrazadera, la cantidad y las condiciones de funcionamiento.
Configuración del producto listado
| Producto | Cinta transportadora de pared lateral corrugada de alta capacidad |
| Construcción | Cinturón base, paredes laterales corrugadas flexibles y tacos transversales opcionales. |
| Posicionamiento de la instalación | Transporte en pendientes pronunciadas donde el espacio de instalación es limitado. |
| Rango de dimensiones | Anchos de base de 300 mm a 1400 mm y alturas de pared lateral de 40 mm a 400 mm en el rango de referencia suministrado. |
| Opciones disponibles | Se deben confirmar las alturas de los flancos, las dimensiones de los tacos, la construcción de la carcasa y el grado de caucho para la aplicación. |
Nota sobre el material y la aplicación
La capacidad, la altura de la pared lateral, las dimensiones de los tacos, el ancho de la cinta base, la resistencia de la carcasa y el tipo de caucho deben verificarse en función del material, el ángulo de inclinación y las condiciones de funcionamiento. El rango de dimensiones suministrado debe compararse con el diseño final del transportador.
Cómo se construye la cinta transportadora de pared lateral de alta capacidad
Los flancos y los tacos contienen material
La cinta base, las paredes laterales y los tacos funcionan como una estructura de transporte diseñada para retener el material y facilitar la transferencia en pendientes pronunciadas en espacios de instalación limitados.

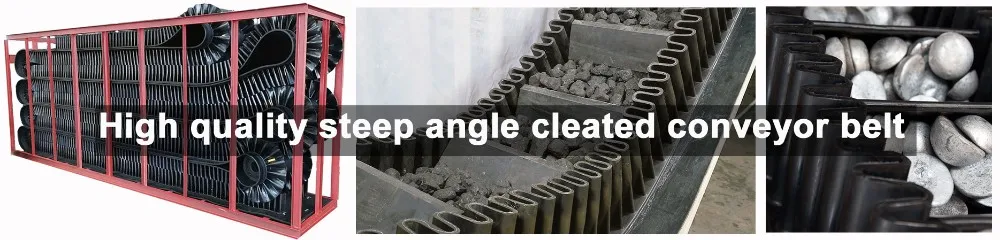

Refuerzo flexible y rígido
La información del producto adjunta describe una malla de acero tratada en las cubiertas superior e inferior para combinar flexibilidad longitudinal con rigidez transversal. Confirme la configuración seleccionada para el pedido específico.
Paredes laterales vulcanizadas en caliente
El flanco se describe como vulcanizado en caliente sobre la banda base. La construcción del tejido y el caucho del flanco debe verificarse en función de la altura requerida y las condiciones de flexión repetida.
Tacos para transferencia de alta capacidad
Los tacos se describen como vulcanizados en caliente sobre la cinta base y están disponibles con opciones de tipo TC o TCS. La construcción de los tacos debe adaptarse al material, la capacidad y la inclinación.
Por qué los compradores eligen una correa de pared lateral de alta capacidad
Utiliza el espacio de instalación limitado de manera eficiente.
La construcción de la pared lateral está diseñada para el transporte en pendientes pronunciadas, donde una disposición compacta de la cinta transportadora y la contención del material son importantes.
Permite una mayor contención de materiales.
Las paredes laterales flexibles y los tacos transversales ayudan a mantener el material a granel dentro de la trayectoria de transporte y pueden reducir los derrames cuando se adaptan a la aplicación.
Configurable para sistemas de manipulación a granel.
El ancho de la banda base, la altura de la pared lateral, la altura de los tacos, la resistencia de la carcasa, el tipo de caucho y el método de unión pueden revisarse junto con la capacidad objetivo.
Verificamos los detalles de la solicitud.
- Tipo de material, tamaño de partícula, humedad, densidad y características de flujo.
- Ángulo de inclinación, ancho de la cinta base requerido, ruta del transportador y espacio de instalación disponible.
- Capacidad objetivo, velocidad de la cinta, frecuencia de arranque y parada y puntos de transferencia.
- Condiciones ambientales que implican polvo, agua, aceite, productos químicos o cambios de temperatura.
- Altura requerida del flanco, altura del taco, tipo de taco, resistencia de la carcasa y grado de caucho.
- Longitud de la correa, método de unión, embalaje y documentación técnica necesaria.
Proporcionar estos detalles ayuda a nuestro equipo a reducir las idas y venidas y a preparar una recomendación y un presupuesto más precisos para las correas laterales de alta capacidad.
Rango de especificaciones
| Ancho de la base B (mm) | Altura de la pared lateral (mm) | Taco H1 (mm) | Fondo B1 (mm) | Taco B2 (mm) | B3 vacío (mm) |
| 300 | 40 / 60 / 80 | 35 / 55 / 75 | 25 / 50 / 50 | 180 / 120 / 120 | 35 / 40 / 40 |
| 400 | 60 / 80 / 100 | 55 / 75 / 90 | 50 | 180 | 60 |
| 500 | 80 / 100 / 120 | 75 / 90 / 110 | 50 | 250 | 75 |
| 650 | 100 / 120 / 160 | 90 / 110 / 140 | 50 / 50 / 75 | 350 / 350 / 300 | 100 |
| 800 | 120 / 160 / 200 | 110 / 140 / 180 | 50 / 75 / 75 | 460 / 410 / 410 | 120 |
| 1000 | 160 / 200 / 240 | 140 / 180 / 220 | 75 | 550 | 150 |
| 1200 | 160 / 200 / 240 / 300 | 140 / 180 / 220 / 260 | 75 / 75 / 75 / 100 | 690 / 690 / 690 / 640 | 180 |
| 1400 | 200 / 240 / 300 / 400 | 180 / 220 / 260 / 360 | 75 / 75 / 100 / 100 | 830 / 830 / 780 / 780 | 210 |
Los valores indicados reproducen la especificación de referencia proporcionada. Confirme la combinación exacta de ancho de base, altura de pared lateral, altura de la abrazadera y dimensiones relacionadas antes de la producción.
Discusión sobre personalización
Según la aplicación, consulte con nuestro equipo de ventas sobre el ancho de la cinta base, la altura de la pared lateral, la altura y el tipo de tacos, la resistencia de la carcasa, el grado de caucho, el método de unión y el embalaje. La disponibilidad y la idoneidad deben confirmarse en función de la capacidad objetivo, la cantidad requerida y las condiciones de operación.
Obtenga una recomendación técnica y un presupuesto.
Haga clic en "Consultar ahora" y envíenos su material, ángulo de inclinación, capacidad objetivo, ancho de la cinta base, altura de la pared lateral, altura de la abrazadera y condiciones de funcionamiento.
Consulta sugerida: “Por favor, cotice una cinta transportadora de pared lateral corrugada de alta capacidad para [material] en [ángulo], capacidad objetivo [ ], ancho de base [ ] mm, altura de pared lateral [ ] mm, altura de taco [ ] mm, cantidad [ ].”
Preguntas frecuentes
¿Para qué se utiliza una cinta transportadora de pared lateral de alta capacidad?
Está diseñada para la manipulación de materiales a granel en pendientes pronunciadas, donde el espacio de instalación es limitado y las paredes laterales y los tacos ayudan a contener el material.
¿Cómo selecciono la altura del flanco y las dimensiones de los tacos?
Revise el material, la capacidad objetivo, el ángulo de inclinación, el ancho de la cinta base y el espacio disponible. A continuación, confirme las dimensiones exactas de las paredes laterales y los tacos para el diseño del transportador.
¿Se puede configurar la estructura de la correa?
Sí. El ancho de la banda base, la altura de la pared lateral, las dimensiones de los tacos, la resistencia de la carcasa y el tipo de caucho se pueden analizar según el sistema de manipulación.
¿Cómo puedo enviar una consulta?
Utilice el enlace "Consultar ahora" e incluya el material, el ángulo, la capacidad objetivo, el ancho de la base, la altura de la pared lateral, la altura del taco y la cantidad.
