Cinta transportadora de pared lateral corrugada creada para sistemas de alimentación de carbón.
Esta cinta transportadora de paredes laterales corrugadas está diseñada para sistemas de alimentación de carbón y manipulación de materiales a granel en pendientes pronunciadas. Su construcción combina una cinta base, paredes laterales corrugadas y tacos transversales para contener el material, reducir los derrames y facilitar el transporte en espacios reducidos.
La configuración adecuada depende del material, el ángulo de inclinación, el ancho de la cinta base, la altura de la pared lateral, la altura de los tacos, la construcción de la carcasa, el tipo de caucho, el método de unión y las condiciones de funcionamiento. Comparta los datos de su transportador con nuestro equipo para que podamos analizar la aplicación y confirmar las especificaciones adecuadas.
Obtenga un presupuesto más rápido y preciso.
Haga clic en "Consultar ahora" e incluya el material, el ángulo de inclinación, el ancho de la cinta base, la altura de la pared lateral, la altura de la abrazadera, la cantidad y las condiciones de funcionamiento.
Configuración del producto listado
| Producto | Cinta transportadora con paredes laterales corrugadas y tacos |
| Construcción | Cinturón base, pared lateral corrugada y tacos transversales |
| Altura de la pared lateral | De 40 mm a 400 mm, según el rango de especificaciones suministrado. |
| Opciones de tacos | Opciones de tipo TC o TCS que se muestran en la información original del producto. |
| Aplicaciones típicas | Sistemas de alimentación de carbón, transporte en pendientes pronunciadas y manipulación de materiales a granel industriales. |
Nota sobre el material y la aplicación
La altura de la pared lateral, la altura de los tacos, el ancho de la cinta base, la construcción de la carcasa y el tipo de caucho deben confirmarse en función del material, el ángulo de inclinación y las condiciones de funcionamiento. Las dimensiones que se indican a continuación corresponden al rango de referencia suministrado y deben verificarse antes de la producción.

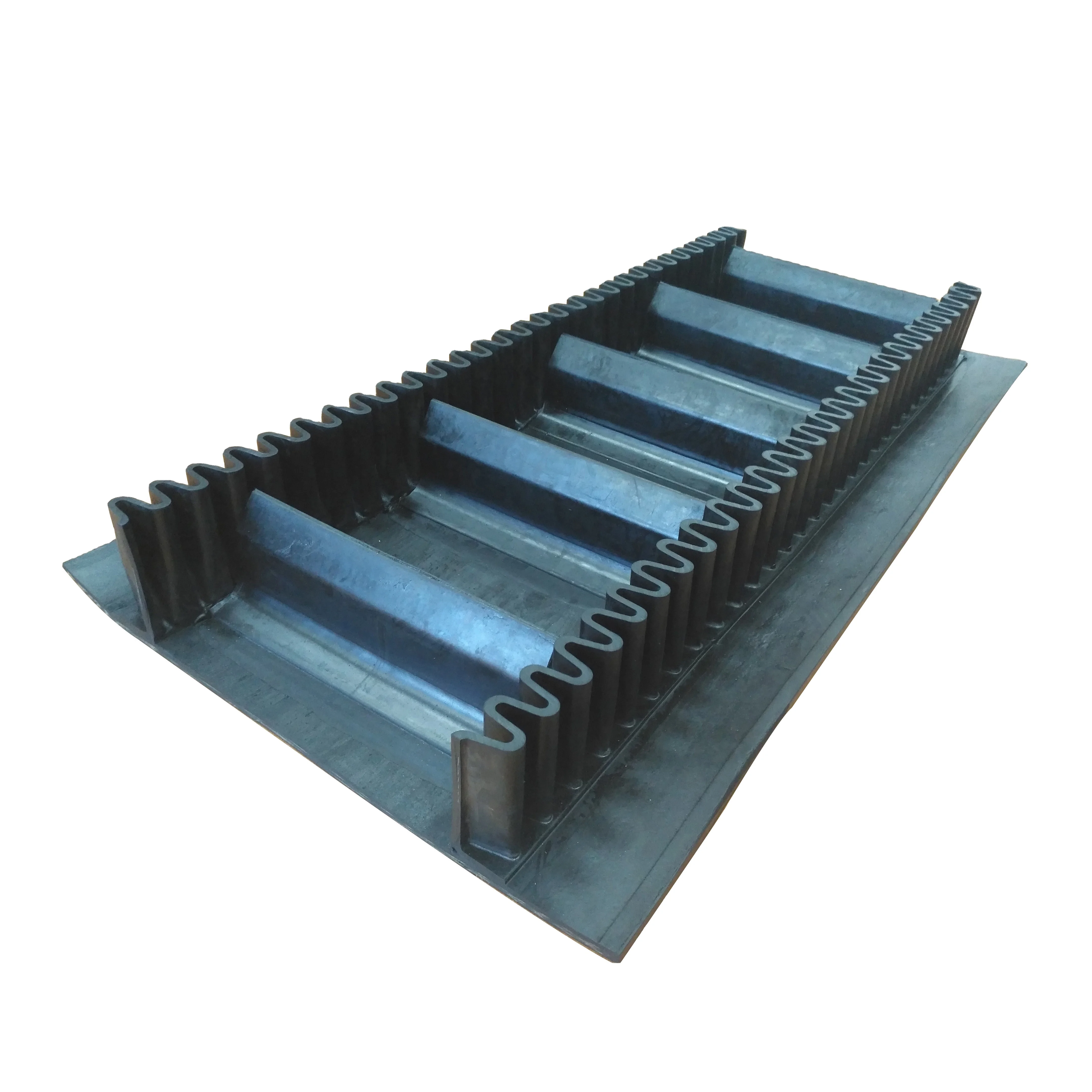

Cómo se construye la cinta transportadora de la pared lateral
Cinturón base, pared lateral y tacos
La cinta transportadora se compone de una cinta base, paredes laterales y tacos. Esta construcción está diseñada para soportar el transporte en pendientes pronunciadas con mayor capacidad en espacios reducidos.
Refuerzo flexible y rígido
La información original del producto describe una malla de acero tratada insertada en las tapas superior e inferior para combinar flexibilidad longitudinal con rigidez transversal. Confirme la configuración seleccionada para el pedido específico.
Paredes laterales vulcanizadas en caliente
El flanco se describe como vulcanizado en caliente sobre la banda base. La estructura de caucho y el tejido del flanco deben verificarse frente a la altura requerida y las condiciones de flexión repetida.
Tacos para transporte de alta capacidad
Los tacos se describen como vulcanizados en caliente sobre la cinta base y están disponibles con opciones de tipo TC o TCS. La construcción y las dimensiones de los tacos deben coincidir con el material y la inclinación.
¿Por qué los compradores eligen una cinta de pared lateral corrugada?
Admite el transporte en ángulos pronunciados.
La construcción de las paredes laterales y los tacos está diseñada para contener material a granel y facilitar el transporte en ángulos más pronunciados donde el espacio es limitado.
Dimensiones configurables
El rango de especificaciones suministrado abarca anchos de banda base de 300 mm a 1400 mm y alturas de flanco de 40 mm a 400 mm. Las dimensiones finales deben confirmarse para la aplicación.
Diseñado en torno al sistema de transporte
El ancho de la banda base, la altura de la pared lateral, la altura de la taco, el ancho inferior, el ancho del taco, el método de unión y las condiciones de funcionamiento pueden revisarse conjuntamente antes de la producción.
Verificamos los detalles de la solicitud.
- Tipo de material, tamaño de partícula, humedad, densidad y características de flujo.
- Ángulo de inclinación, ancho de banda base requerido y ruta del transportador.
- Carga prevista, velocidad de la cinta, frecuencia de arranque y parada y puntos de transferencia.
- Condiciones ambientales que implican polvo, agua, aceite, productos químicos o cambios de temperatura.
- Altura requerida del flanco, altura del taco, tipo de taco, construcción de la carcasa y grado de caucho.
- Longitud de la correa, método de unión, embalaje y documentación técnica necesaria.
Proporcionar estos detalles ayuda a nuestro equipo a reducir las idas y venidas y a preparar una recomendación y un presupuesto más precisos para la correa de la pared lateral.
Rango de especificaciones
| Ancho de la base B (mm) | Altura de la pared lateral (mm) | Taco H1 (mm) | Fondo B1 (mm) | Taco B2 (mm) | B3 vacío (mm) |
| 300 | 40 / 60 / 80 | 35 / 55 / 75 | 25 / 50 / 50 | 180 / 120 / 120 | 35 / 40 / 40 |
| 400 | 60 / 80 / 100 | 55 / 75 / 90 | 50 | 180 | 60 |
| 500 | 80 / 100 / 120 | 75 / 90 / 110 | 50 | 250 | 75 |
| 650 | 100 / 120 / 160 | 90 / 110 / 140 | 50 / 50 / 75 | 350 / 350 / 300 | 100 |
| 800 | 120 / 160 / 200 | 110 / 140 / 180 | 50 / 75 / 75 | 460 / 410 / 410 | 120 |
| 1000 | 160 / 200 / 240 | 140 / 180 / 220 | 75 | 550 | 150 |
| 1200 | 160 / 200 / 240 / 300 | 140 / 180 / 220 / 260 | 75 / 75 / 75 / 100 | 690 / 690 / 690 / 640 | 180 |
| 1400 | 200 / 240 / 300 / 400 | 180 / 220 / 260 / 360 | 75 / 75 / 100 / 100 | 830 / 830 / 780 / 780 | 210 |
Los valores indicados reproducen la especificación de referencia proporcionada. Confirme la combinación exacta de ancho de base, altura de pared lateral, altura de la abrazadera y dimensiones relacionadas antes de la producción.
Discusión sobre personalización
Según la aplicación, consulte con nuestro equipo de ventas sobre el ancho de la banda base, la altura de la pared lateral, la altura y el tipo de tacos, la construcción de la carcasa, el grado de caucho, el método de unión y el embalaje. La disponibilidad y la idoneidad deben confirmarse en función de la cantidad requerida y las condiciones de funcionamiento.
Obtenga una recomendación técnica y un presupuesto.
Haga clic en "Consultar ahora" y envíenos su material, ángulo de inclinación, ancho de la cinta base, altura de la pared lateral, altura de la abrazadera, cantidad y condiciones de funcionamiento.
Consulta sugerida: “Por favor, cotice una cinta transportadora de pared lateral corrugada para manipulación de alimentador de [material] en [ángulo], ancho de base [ ] mm, altura de pared lateral [ ] mm, altura de taco [ ] mm, tipo de taco [TC / TCS], cantidad [ ], operando a [velocidad / temperatura].”
Preguntas frecuentes
¿Cuáles son las tres partes principales de una cinta transportadora lateral?
La información del producto suministrada identifica la banda base, el flanco y los tacos como las tres partes principales.
¿Qué alturas de pared lateral están disponibles?
La especificación proporcionada muestra alturas de pared lateral desde 40 mm hasta 400 mm. La altura exacta debe ajustarse al material, al ángulo de inclinación y a la capacidad requerida.
¿Se pueden comentar los tipos y dimensiones de las calas?
Sí. La información proporcionada hace referencia a las opciones de tacos TC y TCS. La altura, el ancho y el tipo de taco deben confirmarse según el diseño del transportador y las condiciones del material.
¿Cómo puedo enviar una consulta?
Utilice el enlace "Consultar ahora" e incluya el material, el ángulo de inclinación, el ancho de la base, la altura de la pared lateral, la altura del taco, el tipo de taco y la cantidad.

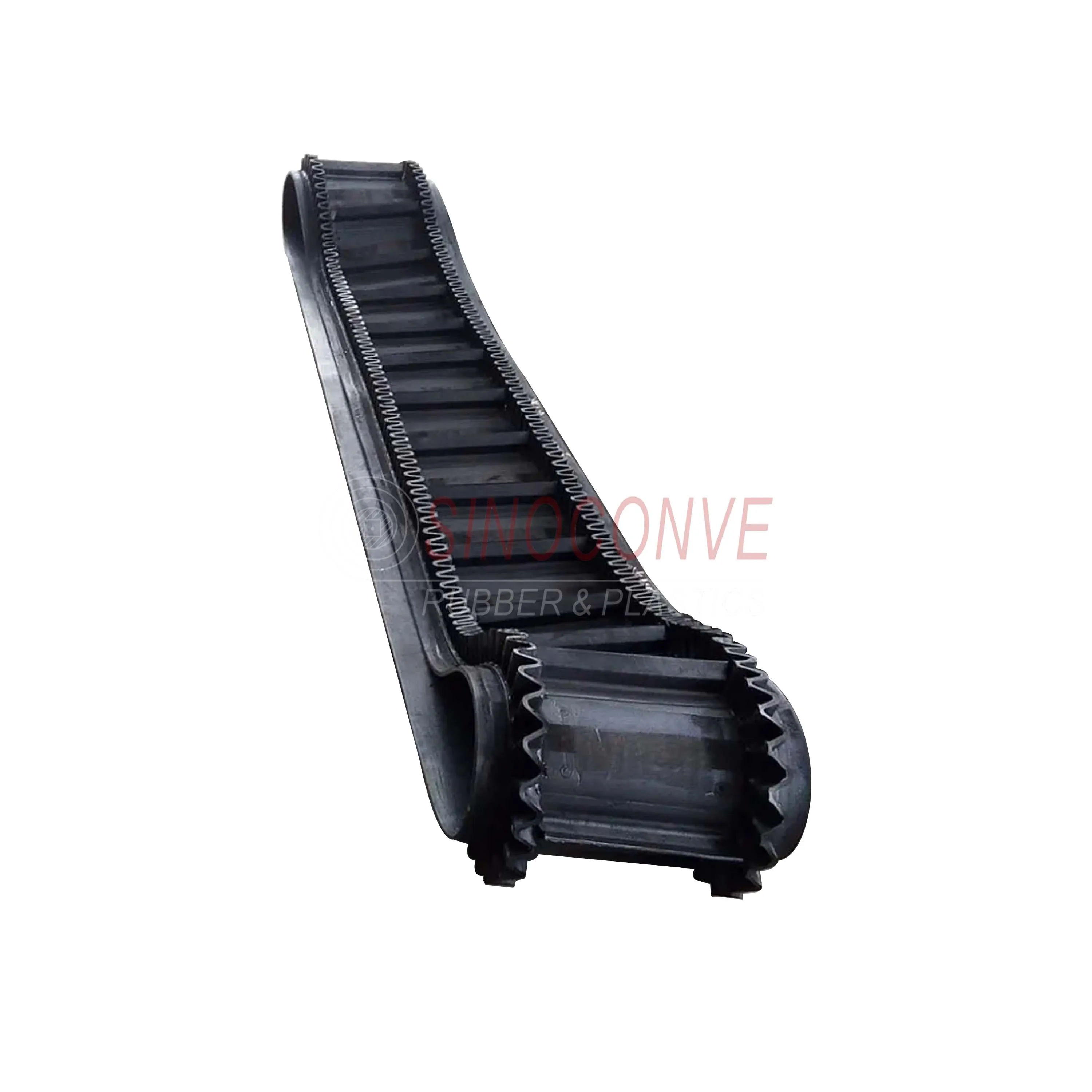

Estructura de cinta transportadora con paredes laterales corrugadas
