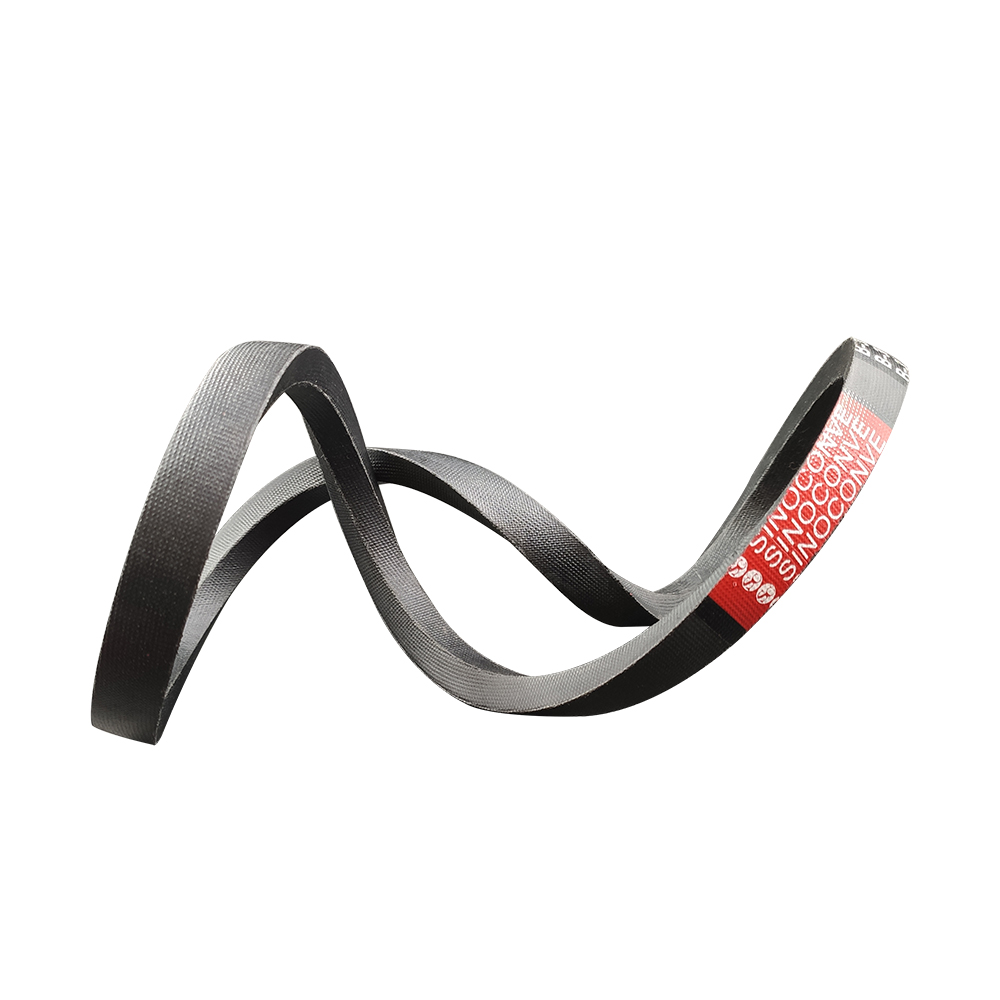

حزام SINOCONVE الكلاسيكي المغلف على شكل حرف V لمحركات الآلات الصناعية
صُممت أحزمة SINOCONVE الكلاسيكية الملفوفة على شكل حرف V لنقل الطاقة المتزامن في الآلات الصناعية وأنظمة بكرات القيادة. يدعم هيكلها المطاطي الملفوف التشغيل طويل الأمد، بينما يوفر تصميمها المصبوب تعشيقًا فعالًا للبكرات ونقلًا موثوقًا للاحتكاك.
يعتمد اختيار الحزام المناسب على المقطع العرضي، وعلامة الطول، والطول النهائي، وأبعاد البكرة، والحمل المنقول، والسرعة، وطريقة الشد، وبيئة العمل. يرجى مشاركة معلومات علامة الحزام أو معلومات نظام الدفع الحالية مع فريقنا لنتمكن من مراجعة التطبيق والتأكد من المواصفات الصحيحة.
احصل على عرض أسعار أسرع وأكثر دقة
انقر على "استعلام الآن" وقم بتضمين قسم الحزام، وعلامة طول Li، والطول النهائي، وأبعاد البكرة، والسرعة، والحمل، والكمية، وظروف التشغيل.
تكوين المنتج المدرج
| منتج | حزام كلاسيكي ملفوف على شكل حرف V |
| نوع محرك الأقراص | نقل الطاقة بالاحتكاك بواسطة البكرة |
| الأقسام المتاحة | ك، ز، أ، أب، ب، ب ج، ج، ج د، د، ج هـ، ج ل، هـ و و |
| زاوية المقطع | 40 درجة كما هو موضح في جدول المراجع المرفق |
| علامة الطول | لي |
| التطبيقات النموذجية | الآلات الصناعية، ومحركات البكرات، ومعدات الصيانة والاستبدال، ومعدات نقل الطاقة |
ملاحظة حول المواد والتطبيق
يجب التأكد من المقطع العرضي، وطول الحزام، والطول النهائي، وتوافق البكرة، وشد الحزام، والحمل، وبيئة التشغيل قبل الطلب. يعتمد عمر الخدمة وأداء النقل على تصميم الحزام المختار وظروف التشغيل الفعلية.
تصميم كلاسيكي بحزام على شكل حرف V ملفوف
هيكل خارجي مغلف
تهدف الطبقة الخارجية المغلفة إلى دعم حماية الحزام وضمان اتصاله الثابت بالبكرة أثناء التشغيل الصناعي. يجب التأكد من تركيبة المطاط والتقوية المناسبة للتطبيق.
مقطع جانبي مصبوب على شكل حرف V
صُمم الجزء على شكل حرف V ليركب في مجرى بكرة مطابق وينقل الطاقة من خلال احتكاك مُتحكم به. اختر جزء الحزام وفقًا لشكل البكرة الموجودة.
اختيار الطول بناءً على التطبيق
يستخدم المرجع المرفق رمز Li كعلامة للطول، ويُدرج نطاقات أطوال مختلفة لكل قسم. تأكد من علامة الحزام الأصلية والأبعاد النهائية قبل الاستبدال.
لماذا يختار المشترون حزام V كلاسيكي ملفوف؟
يدعم نقل الطاقة الصناعية
تُستخدم أحزمة V الملفوفة الكلاسيكية في الآلات التي تعمل بالبكرات حيث يكون نقل الطاقة عن طريق الاحتكاك الموثوق به مطلوبًا.
يوفر خيارات متعددة للأقسام
يمكن مراجعة الأقسام K و Z و A و AB و B و BC و C و CD و D و CE و CL و E و F وفقًا لأخدود البكرة وظروف النقل المطلوبة.
يدعم تحديد الاستبدال
يمكن التحقق من علامات القسم الحالية، وطول Li، والعرض العلوي، وعرض الخطوة، والارتفاع، وأبعاد البكرة معًا لتقليل أخطاء الاستبدال.
مرجع مقاسات أحزمة V الكلاسيكية
| قسم | عرض الجزء العلوي (مم) | عرض الخطوة (مم) | الارتفاع (مم) | نطاق الطول (مم) | علامة الطول |
| ك | 8 | — | 6 | 356–1041 | لي |
| Z | 10 | 8.5 | 6 | 408–3556 | لي |
| أ | 13 | 11 | 8 | 408–8001 | لي |
| AB | 15 | 12.5 | 9 | 1270–8001 | لي |
| ب | 17 | 14 | 11 | 610–14910 | لي |
| قبل الميلاد | 20 | 17 | 12.5 | 1524–8001 | لي |
| ج | 22 | 19 | 14 | 1016–20955 | لي |
| قرص مضغوط | 25 | 21 | 16 | 1524–8001 | لي |
| د | 32 | 27 | 19 | 1600–21000 | لي |
| علامة CE | 38 | 32 | 14 | 1500–8000 | لي |
| سي إل | 45 | 38 | 14 | 1500–8000 | لي |
| هـ | 38 | 32 | 23 | 2997–21000 | لي |
| F | 50 | 42.5 | 30 | 4800–21000 | لي |
يُظهر الجدول مرجع القسم المرفق. يجب التأكد من جميع الأبعاد ونطاقات الأطوال مقارنةً بالحزام الأصلي والبكرة المطابقة قبل الطلب.
تفاصيل الطلب التي نتحقق منها
- نوع الآلة، ووظيفة القيادة، وأداء ناقل الحركة المطلوب.
- مقطع الحزام الحالي، علامة طول Li، العرض العلوي، عرض الخطوة والارتفاع.
- شكل أخدود البكرة، وقطر البكرة، والمسافة المركزية، والمحاذاة.
- الحمل المنقول، وقوة المحرك، والسرعة، والتسارع، وتردد بدء التشغيل والإيقاف.
- الظروف المحيطة التي تشمل الغبار والزيوت والمواد الكيميائية وتغيرات درجة الحرارة أو التشغيل المستمر.
- طريقة شد الحزام، وكمية الاستبدال، والتعبئة والتغليف، والوثائق المطلوبة.
إن تقديم هذه التفاصيل يساعد فريقنا على تقليل المراسلات ذهابًا وإيابًا وإعداد توصية وعرض أسعار أكثر دقة لحزام V.
مناقشة التخصيص
بحسب التطبيق، استفسر من فريق المبيعات لدينا عن المقطع، وطول الخيط، والطول النهائي، ونوع المطاط، والتقوية، والتغليف، ومطابقة الحزام، والتعبئة والتغليف، ووثائق الفحص. يجب التأكد من التوافر والملاءمة لنظام البكرة والكمية المطلوبة.
احصل على توصية فنية وعرض سعر
انقر على "استعلام الآن" وأرسل نوع جهازك، وقسم الحزام، وطول Li، وبيانات البكرة، والسرعة، والحمل، وظروف التشغيل.
استفسار مقترح: "يرجى تقديم عرض سعر لحزام V ملفوف كلاسيكي لـ [نوع الآلة]، المقطع [K/Z/A/AB/B/BC/C/CD/D/CE/CL/E/F]، طول Li [ ]، عرض الجزء العلوي [ ] مم، الطول النهائي [ ]، تفاصيل البكرة [ ]، السرعة [ ]، الحمل [ ] والكمية [ ]."
الأسئلة الشائعة
ما هو استخدام حزام V الملفوف الكلاسيكي؟
يُستخدم لنقل الطاقة بواسطة البكرات في الآلات والمعدات الصناعية حيث يلزم وجود حزام مقطع V متطابق.
ما هي الأقسام المدرجة لهذا المنتج؟
تتضمن قائمة المراجع المرفقة المقاطع K، Z، A، AB، B، BC، C، CD، D، CE، CL، E، وF. تأكد من مطابقة المقطع مع أخدود البكرة.
ماذا تعني كلمة "لي"؟
يشير الرمز Li إلى علامة الطول الموضحة في جدول البيانات المرفق. تأكد من أن الحزام الأصلي يحمل علامة Li، وقدم العلامة الكاملة للحزام عند طلب استبداله.
كيف أختار حزام V الصحيح؟
قارن المقطع، والعرض العلوي، وعرض الخطوة، والارتفاع، وطول Li، وأبعاد البكرة، والسرعة، والحمل، وطريقة الشد قبل الطلب.
كيف أقدم استفساراً؟
استخدم رابط "الاستفسار الآن" وقم بتضمين نوع الآلة، وقسم الحزام، وطول Li، وبيانات البكرة والكمية.
